6.8 C-A
c
hsk
ont
ur
en
Stirn- oder Rückseite: Lineares Loch- oder
Figurmuster

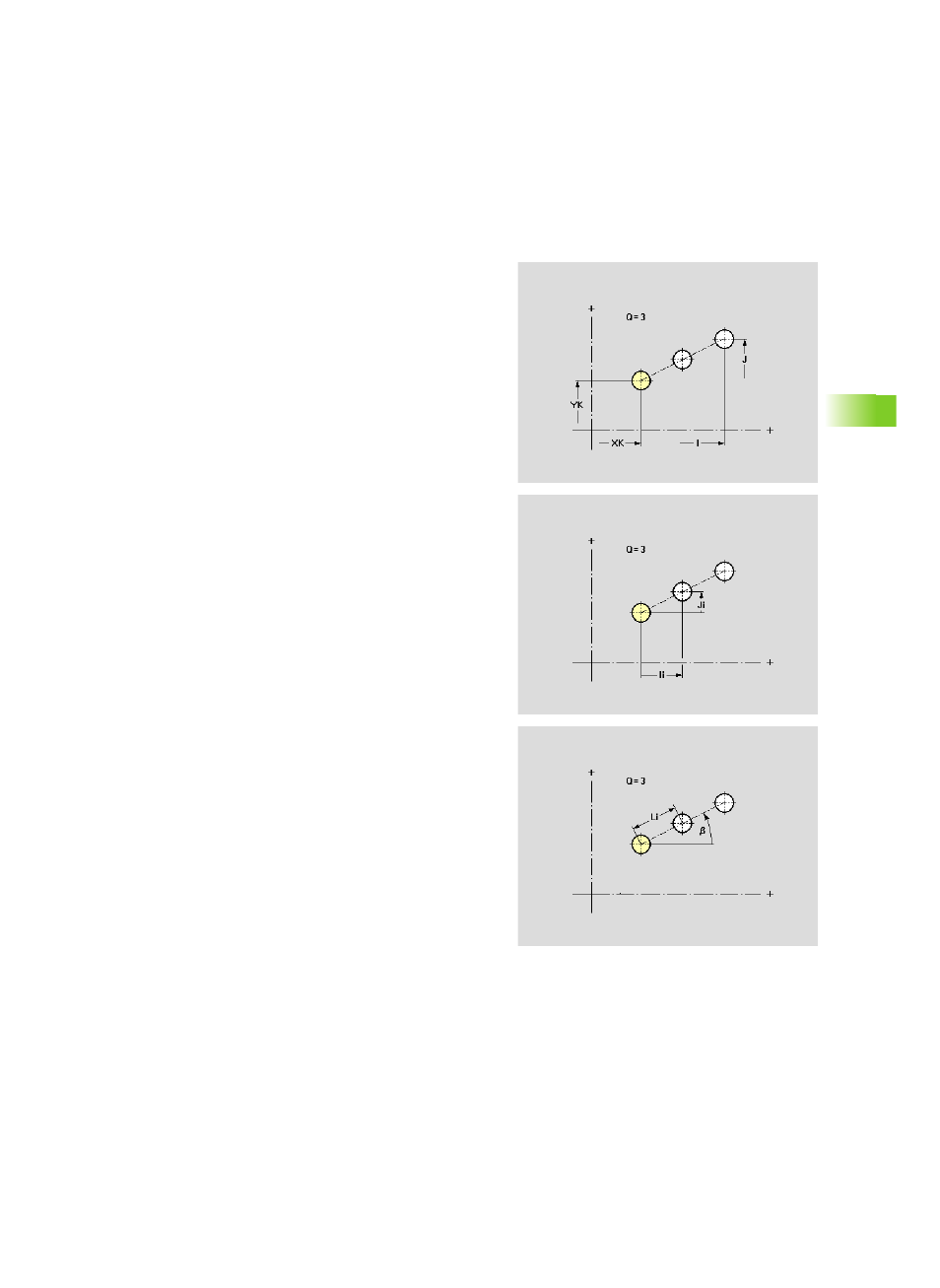

Die Funktion definiert ein lineares Loch- oder Figurmuster auf der
Stirn-/Rückseite.
Parameter
XK
Anfangspunkt Muster in kartesischen Koordinaten
YK
Anfangspunkt Muster in kartesischen Koordinaten
a
Anfangspunkt Muster in Polarkoordinaten (Bezug Winkel:
positive XK-Achse)
P
Anfangspunkt Muster in Polarkoordinaten
Q
Anzahl der Figuren (default: 1)
I
Endpunkt Muster in kartesischen Koordinaten
J
Endpunkt Muster in kartesischen Koordinaten
Ii
Abstand zwischen zwei Figuren in XK-Richtung
Ji
Abstand zwischen zwei Figuren in YK-Richtung
b
Winkel Längsachse des Musters (Bezug: XK-Achse)
L
Gesamtlänge Muster
Li
Abstand zwischen zwei Figuren (Musterabstand)
