412
6.6 F
o
rm
element
e

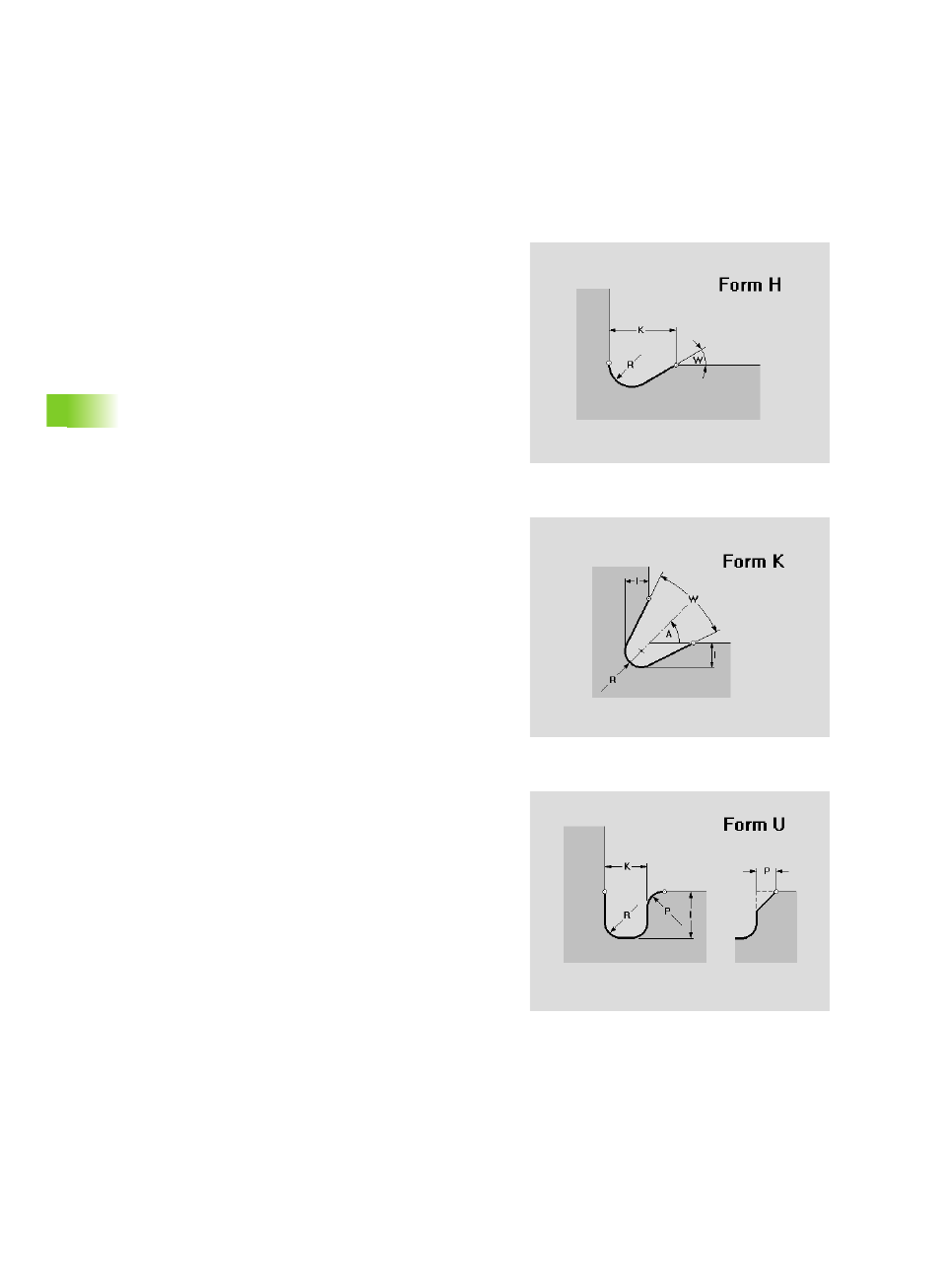

Freistich Form H
Das Formelement definiert einen Freistich Form H.
Freistich Form K
Das Formelement definiert einen Freistich Form K.
Freistich Form U
Das Formelement definiert einen Freistich Form U.
Parameter
K Freistichlänge
I Freistichtiefe (Radiusmaß)
R Freistichradius
W Einfahrwinkel
Parameter
I Freistichtiefe
R Freistichradius
W Öffnungswinkel
A Einfahrwinkel, Winkel zur Längsachse (default: 45°)
Parameter
K Freistichlänge (Freistichbreite)
I Freistichtiefe (Radiusmaß)
R Freistichradius in beiden Ecken des Einstichs (default: 0)
Ecke:
„ Nein: keine Fase/Rundung
„ Fasen: Fase
„ Runden: Rundung
P Breite der Fase oder Radius der Rundung
