HEIDENHAIN CNC PILOT 4290 131
4.3 Der DIN PLUS Edit
o
r
„Anweisungen“ programmieren

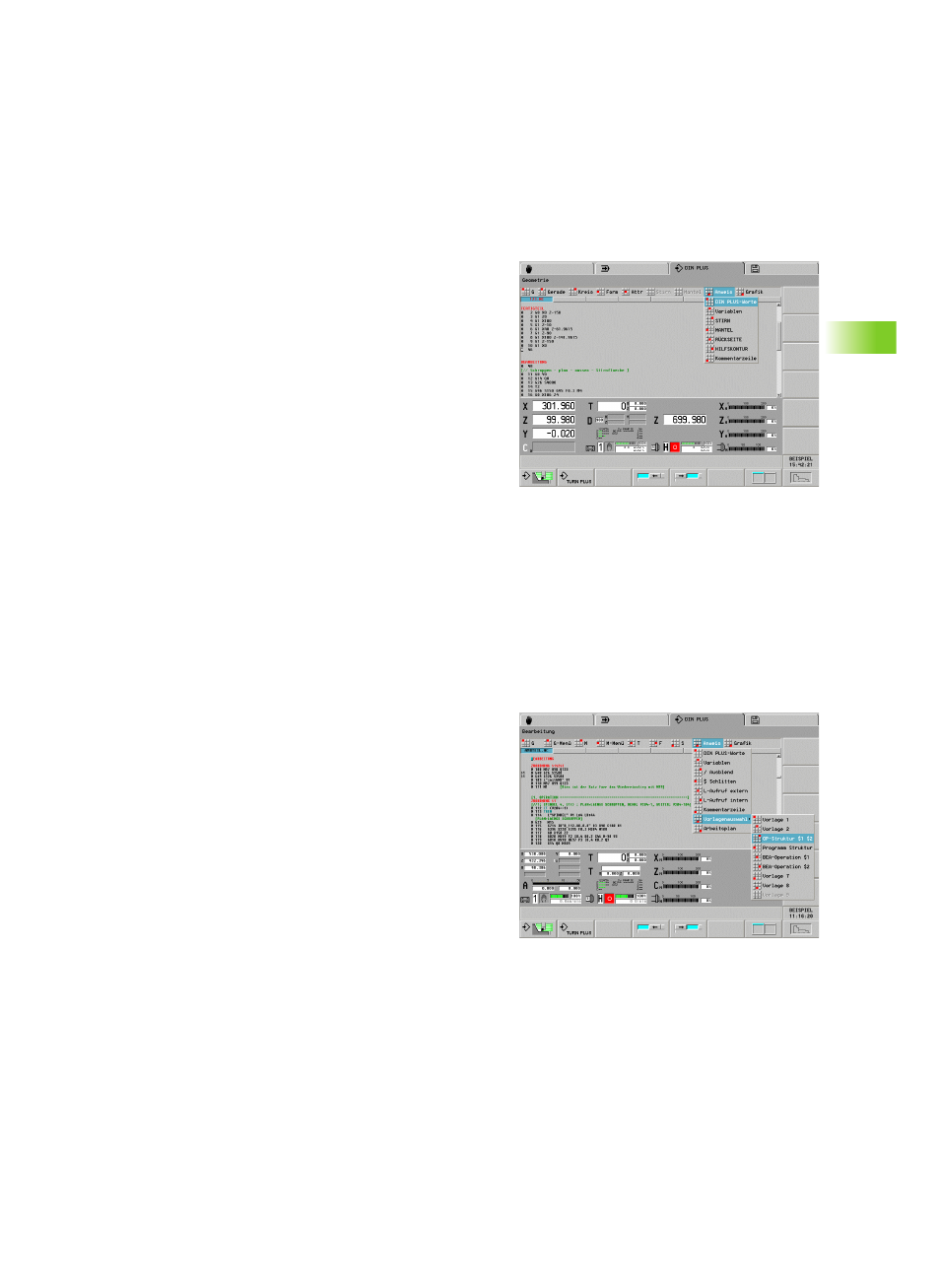

„Anweisungen“ des Geometriemenüs
Die Menügruppe „Anweisungen“ beinhaltet:
DIN PLUS-Worte:
U „Anweis > DIN PLUS-Worte“ wählen. Der Editor öffnet die
Auswahlbox.
U Gewünschte Anweisung zur Programmstrukturierung oder den Ein-
/Ausgabebefehl auswählen.
Variable:
U „Anweis > Variablen“ wählen. Der Editor öffnet die Eingabezeile.
U Variablenausdruck oder mathematischen Ausdruck eingeben.
Programmabschnitt-Kennungen:
Hilfskontur:
U „Anweis > HILFSKONTUR“ wählen. Der Editor trägt die Kennung
an einer sinnvollen Position ein.
Stirn-, Rückseiten- oder Mantelflächenkontur:
U „Anweis > STIRN“ (oder „.. > MANTEL“, „.. > RÜCKSEITE“)“
wählen. Der Editor öffnet den Dialog zur Positionsangabe.
U Lage der Ebene eingeben.
Kommentar:
U „Anweis > Kommentarzeile“ wählen. Der Editor öffnet die
Eingabezeile.
U Text eingeben. Der Kommentar wird oberhalb der Cursorposition
angelegt.
„Anweisungen“ des Bearbeitungsmenüs
Die Menügruppe „Anweisungen“ beinhaltet:
