HEIDENHAIN CNC PILOT 4290 567
6.1
9
Beispiel
6.19 Beispiel

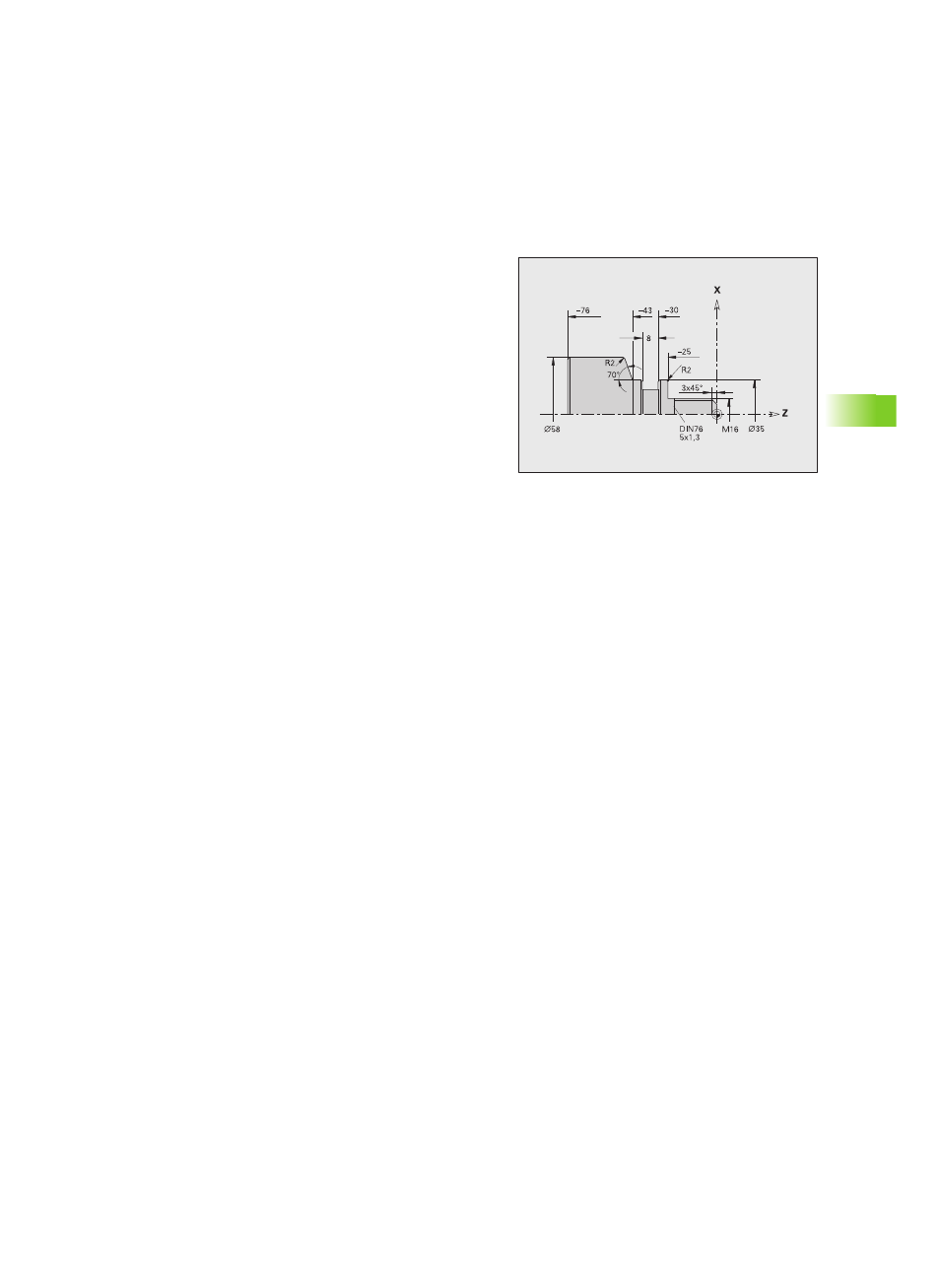

Ausgehend von der Fertigungszeichnung werden die Arbeitsschritte
zur Erstellung der Roh- und Fertigteilkontur, das Rüsten und die
automatische Generierung des Arbeitsplans aufgeführt.
Rohteil: Ø60 X 80; Werkstoff: Ck 45
Programm anlegen
U „Programm > Neu“ wählen. TURN PLUS öffnet die Dialogbox
„Neues Programm“.
U Eingaben:
„ Programmnamen
„ Werkstoff: aus der Festwortliste auswählen
U Schaltfläche „Programmkopf“ betätigen. TURN PLUS öffnet die
Dialogbox „Programmkopf“.
U Eingaben:
„ „Spindel – Schlitten für 1. Aufspannung“
„ Weitere Felder nach Bedarf eintragen
U Zurück zur Dialogbox „Neues Programm“
U TURN PLUS richtet das neue Programm ein
„ unbemaßte Fasen: 1x45°
„ unbemaßte Radien: 1mm
