HEIDENHAIN CNC PILOT 4290 597
7.
6 Bearbeit
ungs-P
ar
amet
er

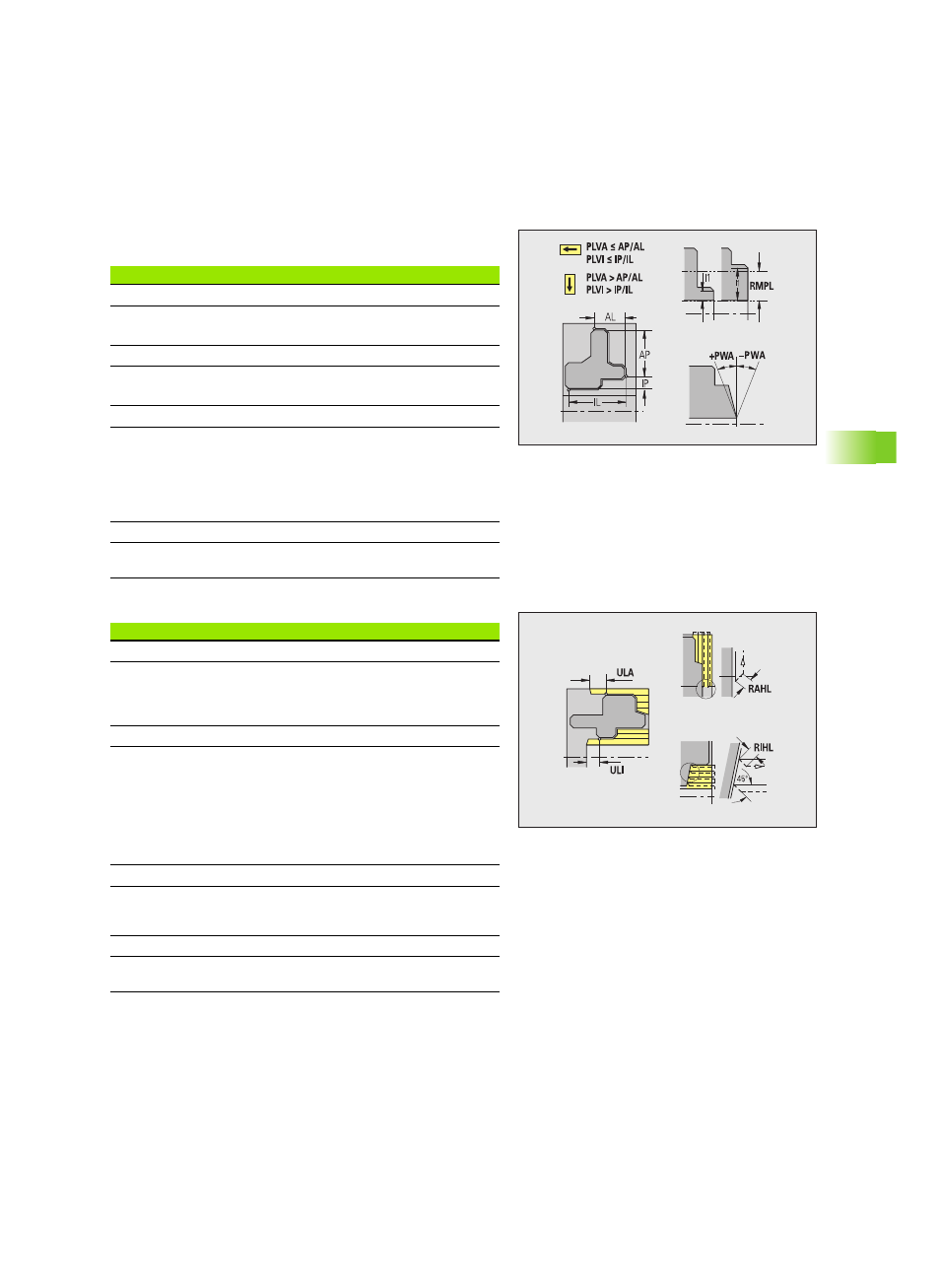

Schruppen – Bearbeitungsanalyse
TURN PLUS entscheidet anhand von PLVA/PLVI, ob eine Längs- oder
Planbearbeitung durchgeführt wird.
Schruppen – Bearbeitungszyklen
Bearbeitungsanalyse
Plan/Längsverhältnis Außen [PLVA]
„ PLVA <= AP/AL: Längsbearbeitung
„ PLVA > AP/AL: Planbearbeitung
Plan/Längsverhältnis Innen [PLVI]
„ PLVI <= IP/IL: Längsbearbeitung
„ PLVI > IP/IL: Planbearbeitung
Minimale Planlänge [RMPL] (Radiuswert)
Bestimmt, ob das vordere Planelement einer Fertigteil-
Außenkontur plangeschruppt wird.
„ RMPL > l1: ohne extra Planschruppen
„ RMPL < l1: mit extra Planschruppen
„ RMPL = 0: Sonderfall
Planwinkelabweichung [PWA]
Das erste vordere Element gilt als Planelement, wenn es
innerhalb +PWA und –PWA liegt.
Bearbeitungszyklen
Überhanglänge Außen [ULA]
Länge, um die bei der Außenbearbeitung in Längsrichtung über
den Zielpunkt hinaus geschruppt wird. ULA wird nicht
eingehalten, wenn die Schnittbegrenzung vor oder innerhalb
der Überhanglänge liegt.
Überhanglänge Innen [ULI]
„ Länge, um die bei der Innenbearbeitung in Längsrichtung
über den Zielpunkt hinaus geschruppt wird. ULI wird nicht
eingehalten, wenn die Schnittbegrenzung vor oder innerhalb
der Überhanglänge liegt.
„ Wird zur Bohrtiefenberechnung beim zentrischen Vorbohren
genutzt.
(siehe “Bearbeitungshinweise” auf Seite 563)
Abhebelänge Außen [RAHL]
Abhebelänge für Glättungsvarianten (H=1, 2) der
Schruppzyklen (G810, G820) bei der Außenbearbeitung
(RAHL).
Abhebelänge Innen [RIHL]
Abhebelänge für Glättungsvarianten (H=1, 2) der
Schruppzyklen (G810, G820) bei der Innenbearbeitung (RIHL).
