HEIDENHAIN CNC PILOT 4290 599
7.
6 Bearbeit
ungs-P
ar
amet
er

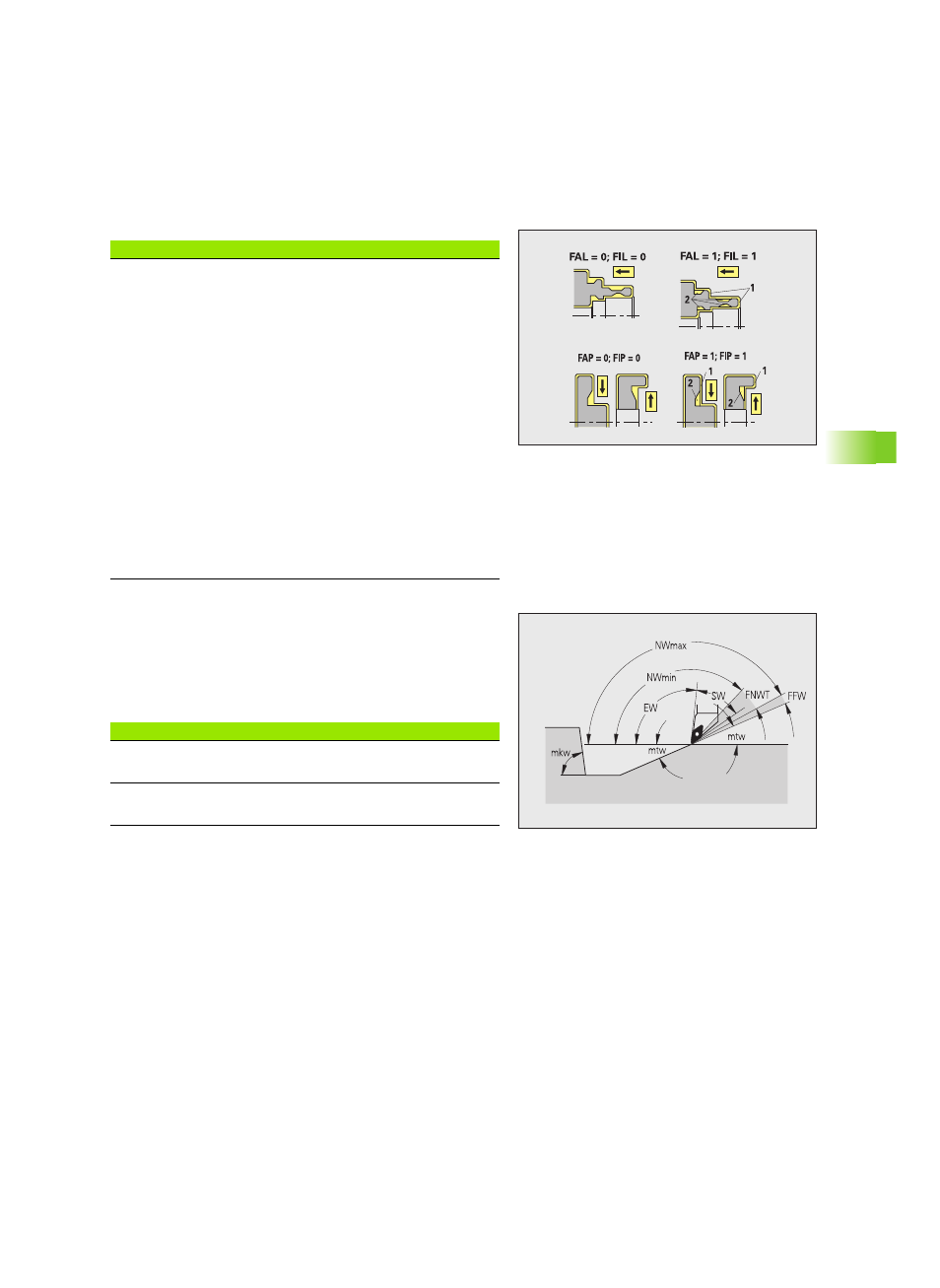

Schlichten – Bearbeitungsstandards
Schlichten – Werkzeugtoleranzen
Für die Werkzeugwahl gilt:
„ Einstellwinkel (EW): EW >= mkw
(mkw: ansteigender Konturwinkel)
„ Einstell- (EW) und Spitzenwinkel (SW):
NWmin < (EW+SW) < NWmax
„ Nebenwinkel (FNWT): FNWT = NWmax – NWmin
Bearbeitungsstandards
„ Standard/Komplett – Außen/Längs [FAL]
„ Standard/Komplett – Innen/Längs [FIL]
„ Standard/Komplett – Außen/Plan [FAP]
„ Standard/Komplett – Innen/Plan [FIP]
Bearbeitung der Konturbereiche bei:
„ 0 – Komplett-Schlichtbearbeitung: TURN PLUS sucht das
optimale Werkzeug zur Bearbeitung des kompletten
Konturbereichs.
„ 1 – Standard-Schlichtbearbeitung:
„ Wird vorrangig mit Standard-Schlichtwerkzeugen
durchgeführt. Freidrehungen und Freistiche werden mit
geeignetem Werkzeug bearbeitet.
„ Ist das Standard-Schlichtwerkzeug nicht für Freidrehungen
und Freistiche geeignet, unterteilt TURN PLUS in
Standardbearbeitungen und Bearbeitung der
Formelemente.
„ Ist die Aufteilung in Standard- und
Formelementbearbeitung nicht erfolgreich, schaltet TURN
PLUS auf „Komplettbearbeitung“ um.
Werkzeugtoleranzen
Nebenwinkeltoleranz [FNWT]
Toleranzbereich für Werkzeugnebenschneide
Freischnittwinkel [FFW]
Minimale Differenz Kontur – Nebenschneide
