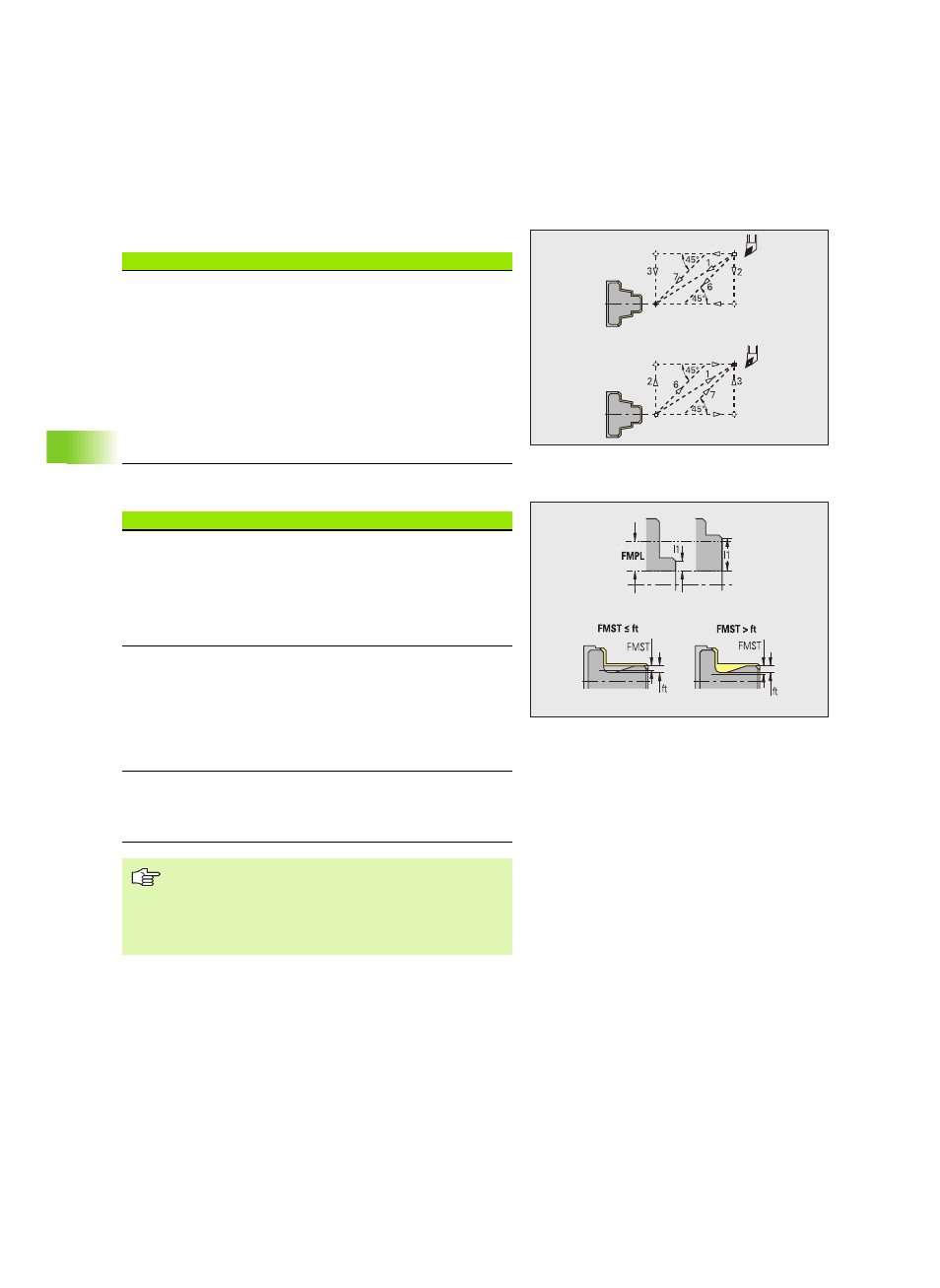

HEIDENHAIN CNC Pilot 4290 V7.1 - Handbuch (Seite 600)

600
7.
6 Bearbeit
ungs-P
ar
amet
er
Schlichten – Werkzeugtoleranzen
An- und Abfahrbewegungen erfolgen im Eilgang (G0).
Schlichten – Bearbeitungsanalyse
An- und Abfahren
„ Anfahren Außenschlichten [ANFA]
„ Anfahren Innenschlichten [ANFI]
„ Abfahren Außenschlichten [ABFA]
„ Abfahren Innenschlichten [ABFI]
Strategie zum Anfahren/Abfahren:
„ 1: X- und Z-Richtung gleichzeitig
„ 2: erst X- dann Z-Richtung
„ 3: erst Z- dann X-Richtung
„ 6: Mitschleppen, X- vor Z-Richtung
„ 7: Mitschleppen, Z- vor X-Richtung
Bearbeitungsanalyse
Minimale Planlänge [FMPL]
TURN PLUS untersucht das vorderste Element der zu
schlichtenden Außenkontur. Es gilt:
„ ohne Innenkontur: immer mit extra Planschnitt
„ mit Innenkontur – FMPL >= l1: ohne extra Planschnitt
„ mit Innenkontur – FMPL < l1: mit extra Planschnitt
Maximale Schlichtschnittiefe [FMST]
FMST definiert die zulässige Eintauchtiefe für unbearbeitete
Freistiche. Der Schlichtzyklus (G890) entscheidet anhand
dieses Parameters, ob Freistiche (Form E, F, G) im
Konturschlichtbearbeitungsgang bearbeitet werden. Es gilt:
„ FMST > ft: mit Freistichbearbeitung (ft: Freistichtiefe)
„ FMST <= ft: ohne Freistichbearbeitung
Anzahl Umdrehungen bei Fase oder Rundung [FMUR]
Der Vorschub wird soweit reduziert, dass mindestens FMUR
Umdrehungen ausgeführt werden (Auswertung: Schlichtzyklus
G890).
Für FMPL gilt:
„ Der extra Planschnitt wird von außen nach innen
durchgeführt.
„ Die „Planwinkelabweichung PWA“ hat keinen Einfluss
auf die Analyse der Planelemente.
