HEIDENHAIN CNC PILOT 4290 371
5.1 Die Betr
iebsar
t Simulation

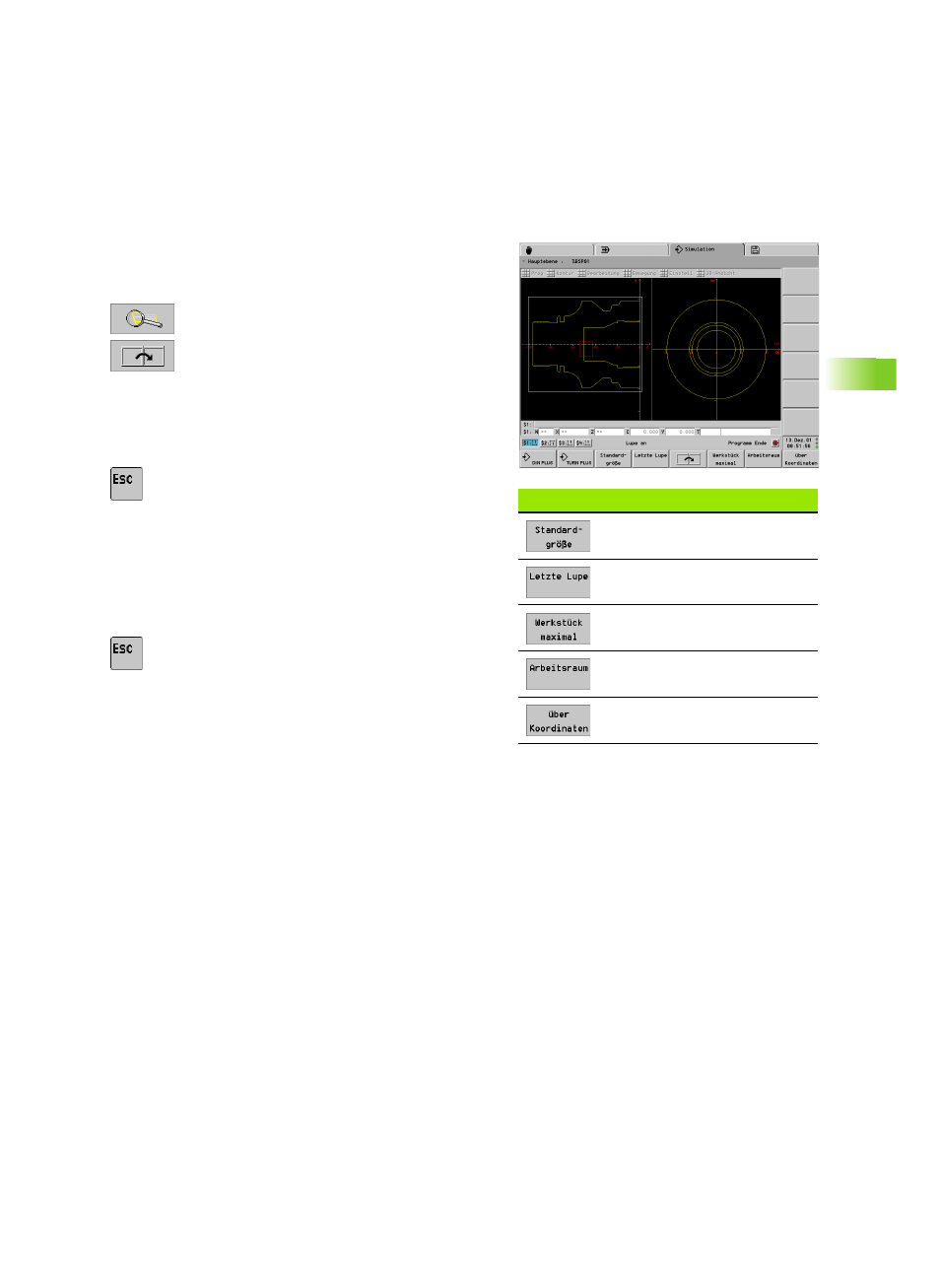

Bildausschnitt anpassen (Lupe)
Im Stopp-Zustand der Simulation vergrößern/verkleinern Sie mit der
„Lupe“ den Bildausschnitt.
Lupen-Einstellung per Tastatur:
U „Lupe“ aktivieren. Ein „rotes Rechteck“
kennzeichnet den neuen Bildausschnitt.
Bei mehreren Simulationsfenstern:
U Fenster einstellen
U Bildausschnitt einstellen:
„ Vergrößern: „Seite vor“
„ Verkleinern: „Seite zurück“
„ Verschieben: Cursortasten
U Lupe verlassen. Der neue Bildausschnitt wird
dargestellt
Lupen-Einstellung per Touchpad:
U Cursor auf einer Ecke des Bildausschnitts
positionieren
U Bei gedrückter linker Maustaste Cursor auf die
gegenüberliegende Ecke des Bildausschnitts ziehen
U Rechte Maustaste: zurück zur Standardgröße
U Lupe verlassen. Der neue Bildausschnitt wird
dargestellt.
Standard-Einstellungen nehmen Sie per Softkey vor (siehe Tabelle). In
der Einstellung „über Koordinaten“ definieren Sie die Ausdehnung
des Simulationsfensters und Position des Werkstück-Nullpunkts. Die
Einstellung bezieht sich auf den angewählten Schlitten.
Softkeys für Standard-Einstellungen
Letzte Einstellung „Werkstück
maximal“ oder „Arbeitsraum“
Hebt die letzte Vergrößerung auf
Werkstück in der größtmöglich
darstellen
Arbeitsraum, inclusive Werkzeug-
Wechselpunkt darstellen
Simulationsfenster einstellen
