70
3.3 W
e
rk
z
e
ug- und Spannmit
te
ltabelle
Werkzeugliste mit NC-Programm vergleichen
Der CNC PILOT vergleicht die aktuelle Werkzeugliste mit den
Einträgen des zuletzt im Automatik-Betrieb übersetzten NC-
Programms. Die Einträge des Abschnitts REVOLVER gelten als Soll-
Werkzeuge.
Der CNC PILOT stellt folgende Werkzeuge markiert dar:
„ Istwerkzeug ungleich Sollwerkzeug
„ Istwerkzeug: nicht belegt; Sollwerkzeug: belegt
Werkzeugplätze, die laut NC-Programm nicht belegt sind, sind nicht
anwählbar.

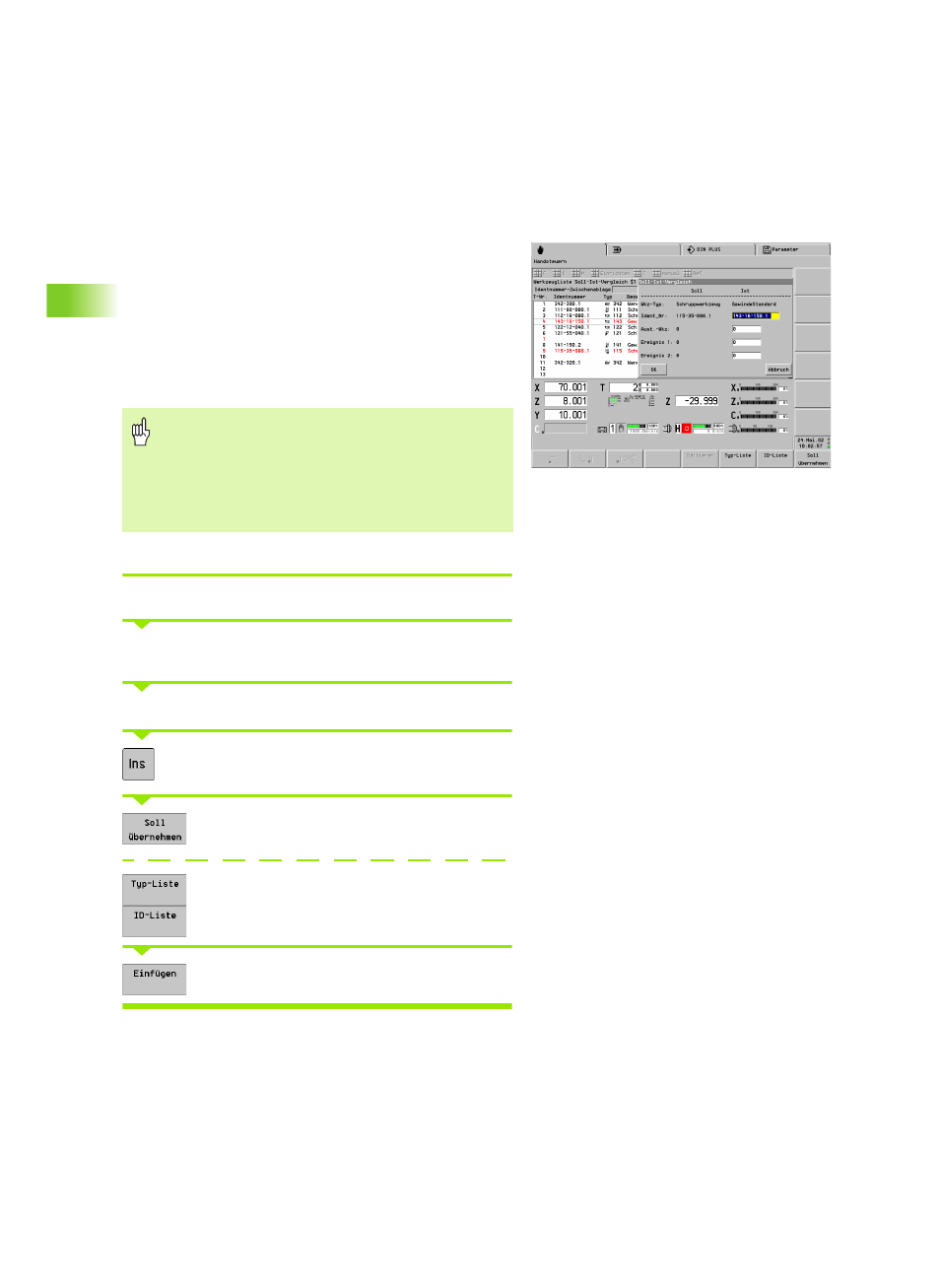

Werkzeugliste vergleichen
„Einrichten > Werkzeugliste > Liste vergleichen“ wählen
Der CNC PILOT zeigt die aktuelle Belegung der Werkzeugliste an und
markiert Abweichungen zur programmierten Werkzeugliste.
Markierten Werkzeugplatz auswählen
INS-Taste (oder ENTER) drücken: der CNC PILOT
öffnet die Dialogbox „Soll-Ist-Vergleich“
Identnummer des „Soll-Werkzeugs“ in die
Werkzeugliste übernehmen
Werkzeug in der Datenbank suchen
Werkzeug übernehmen
Kollisionsgefahr
„ Werkzeugplätze, die belegt sind, laut NC-Programm
aber nicht benötigt werden, werden nicht markiert
dargestellt.
„ Der CNC PILOT berücksichtigt das tatsächlich
eingetragene Werkzeug, auch wenn es nicht der
Sollbelegung entspricht.
