HEIDENHAIN CNC PILOT 4290 77
3.4 Einr
ic
ht
efunktionen

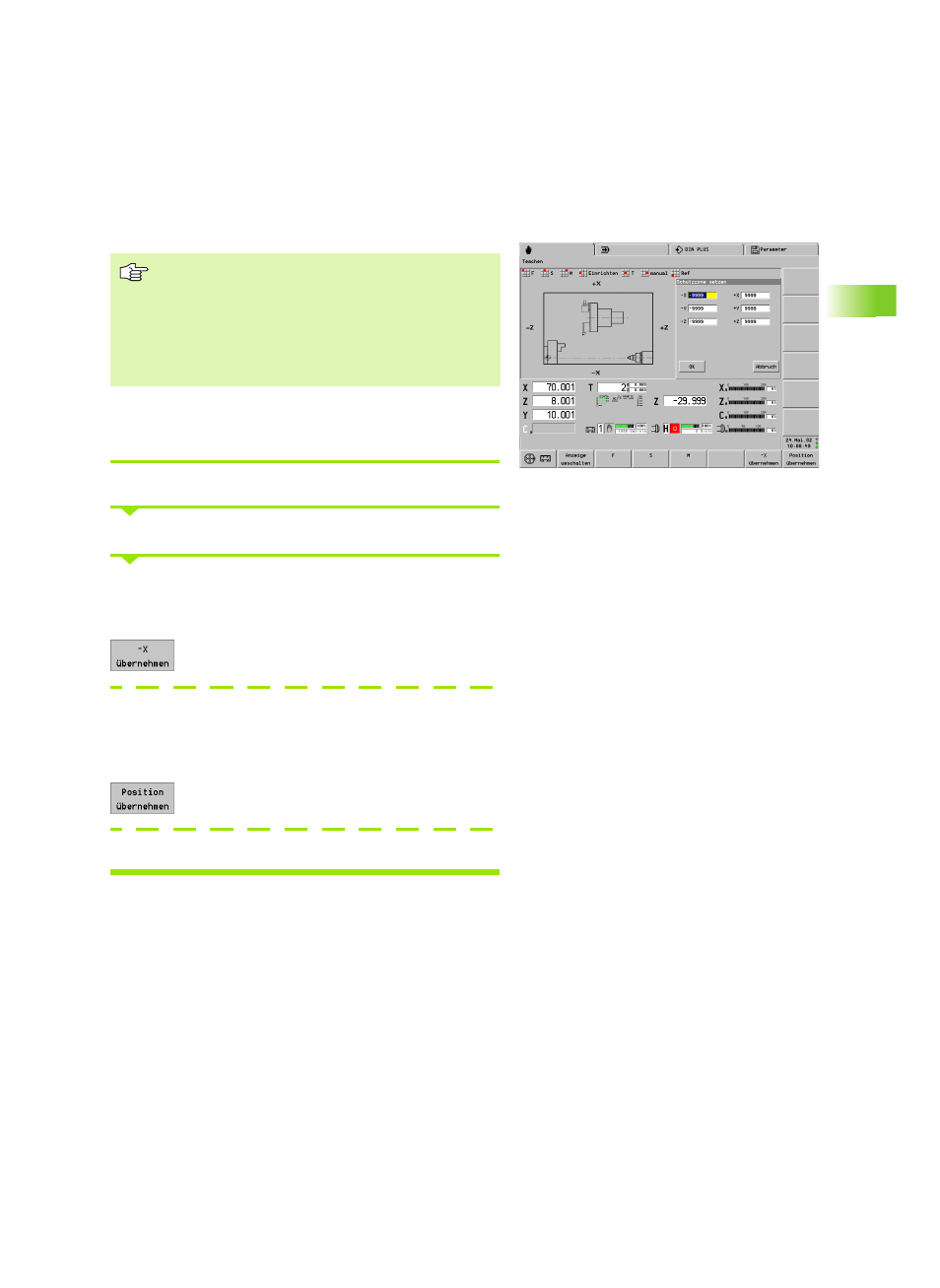

Schutzzone festlegen
Die Schutzzonen-Parameter werden in den MP 1116, 1156, ..
verwaltet.
Schutzzone festlegen
Beliebiges Werkzeug einwechseln (nicht T0).
„Einrichten > Schutzzonen“ wählen
Schutzzonen-Parameter pro Achse teach-in
Eingabefeld anwählen.
Werkzeug auf die „Schutzzonen-Grenze“ positionieren.
Position als „Schutzzone –X“ übernehmen (oder +X,
–Y, +Y, –Z, +Z)
Positive oder negative Schutzzonen-Parameter teach-in
Beliebiges positives oder negatives Eingabefeld anwählen.
Werkzeug auf die positive oder negative „Schutzzonengrenze“
positionieren.
Alle positiven oder alle negativen Achspositionen
übernehmen
Schutzzonen-Parameter eingeben
Schutzzonen-Parameter:
„ gelten für die „Schutzzonenkontrolle“, nicht als
Software-Endschalter
„ beziehen sich auf den Maschinen-Nullpunkt
„ X-Werte sind Radiusmaße
„ 99999/–99999 bedeutet: keine Überwachung dieser
Schutzzonenseite
