HEIDENHAIN CNC PILOT 4290 261
4.26 Mant
elfläc
henbearbeit
ung

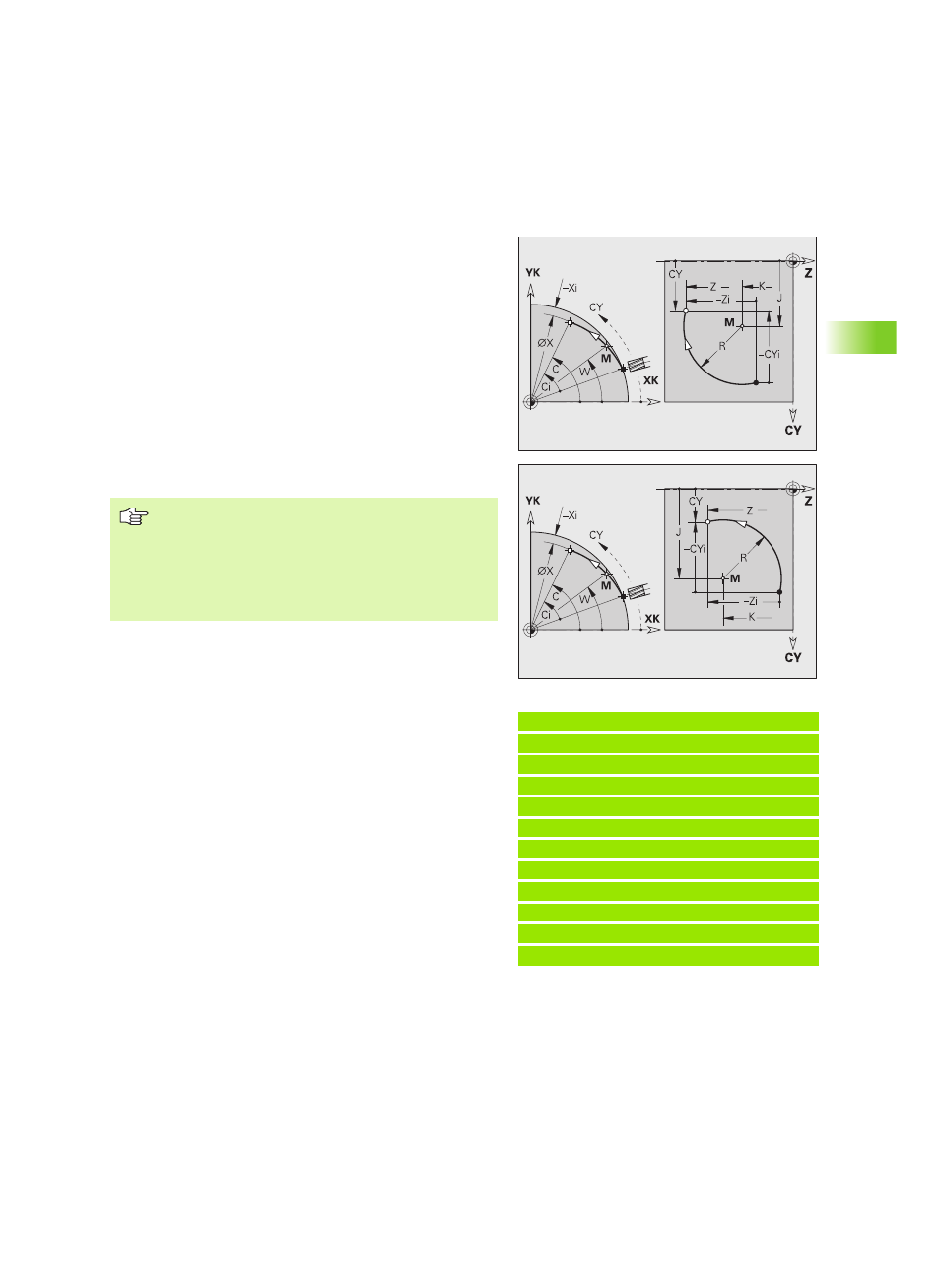

Zirkular Mantelfläche G112/G113
G112/G113 verfährt zirkular im Vorschub zum „Endpunkt".
Beispiel: G112, G113
. . .
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635 [Kreisbogen]
N10 G111 Z-20
N11 G112 CY0 K-20 J19.635
N13 M15
Parameter
Z Endpunkt
C Endwinkel – Winkelrichtung: siehe Hilfebild
CY Endpunkt als Streckenmaß (Bezug: Mantelabwicklung bei
G120-Referenzdurchmesser)
R Radius
K Mittelpunkt
W (Winkel) Mittelpunkt (Winkelrichtung: siehe Hilfebild)
J Mittelpunkt als Streckenmaß (Bezug: abgewickelte
Mantelfläche bei G120-Referenzdurchmesser)
X Endpunkt (Durchmessermaß) – (default: aktuelle X-Position)
Programmierung:
„ Z, C, CY: absolut, inkremental oder selbsthaltend
„ K; W, J: absolut oder inkremental
„ Entweder Z–C und Z–CY und K–J programmieren
„ Entweder „Mittelpunkt" oder „Radius" programmieren
„ Bei „Radius": nur Kreisbögen <= 180° möglich
