4.3 Der DIN PLUS Edit
o
r

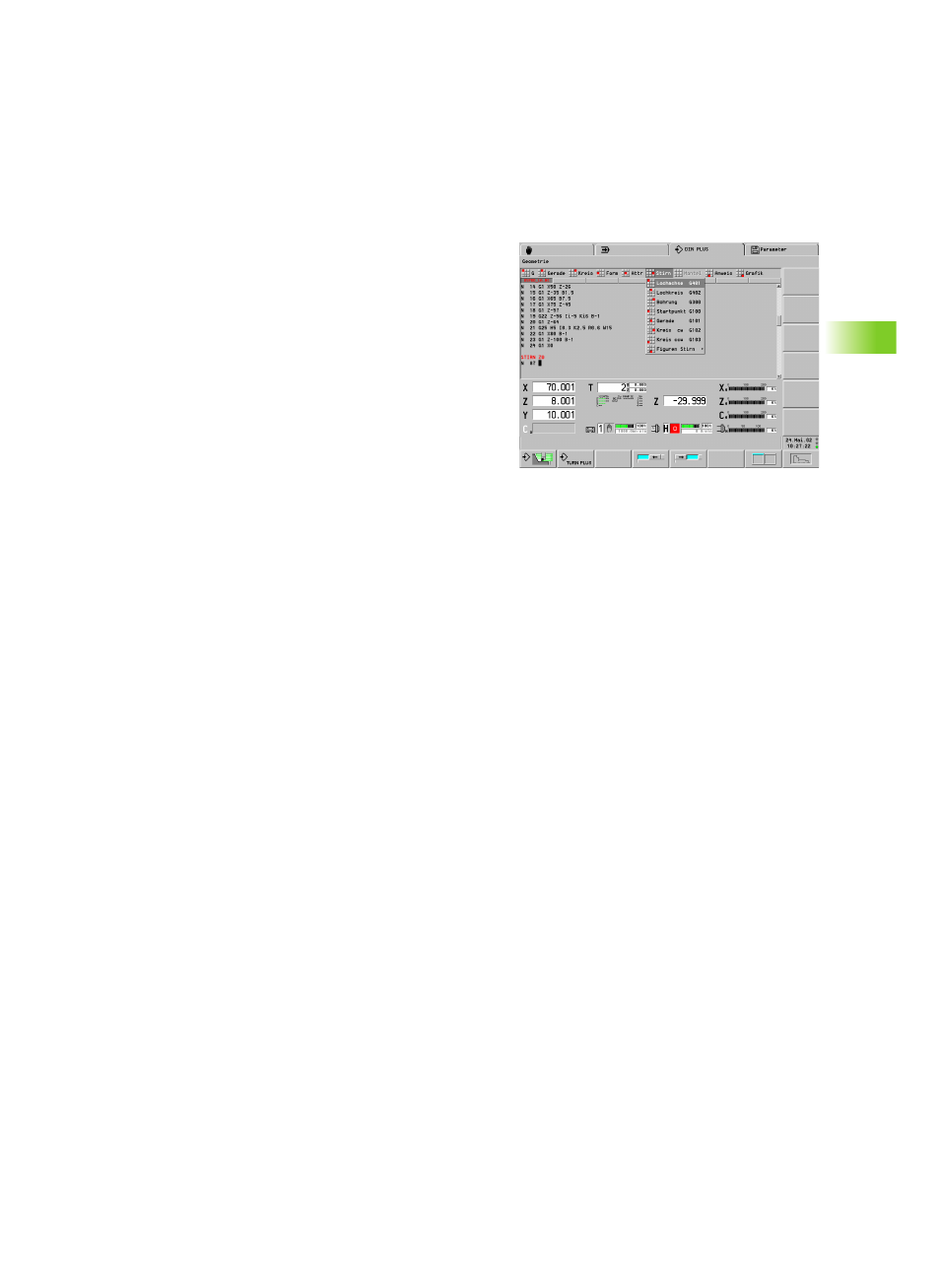

Übersicht „Geometriemenü“
Das Untermenü Geometrie beinhaltet G-Funktionen und
„Anweisungen“ der Abschnitte ROHTEIL und FERTIGTEIL.
Mit den Menüpunkten „G“, „Gerade“ und „Kreis“ wählen
Konturgrundelemente aus:
„ Ist die G-Nummer bekannt, rufen Sie „G“ auf und geben die
Nummer der G-Funktion ein.
„ Ist die G-Nummer nicht bekannt, wählen Sie die „Gerade“ oder den
gewünschten „Kreis(bogen)“ aus.
Die Menügruppe „Form“ beinhaltet folgende Formelemente:
„ Einstiche
„ Freistiche
„ Gewinde
„ Zentrische Bohrung
„ sowie den Unterprogrammaufruf
In der Menügruppe „Attribute“ definieren Sie folgende Attribute, die
Konturen, bzw. Konturabschnitten zugeordnet werden:
„ Genauhalt
„ Rautiefe
„ Aufmaße
„ Sondervorschübe
„ Additive Korrekturen
Die Menügruppe „Stirn“ beinhaltet Figuren, Muster und Elemente
zur Definition von Fräskonturen für die Stirnfläche und Rückseite.
Dieser Menüpunkt ist erst anwählbar, wenn der Cursor im
entsprechenden Programmabschnitt steht.
Die Menügruppe „Mantel“ beinhaltet Figuren, Muster und Elemente
zur Definition von Fräskonturen für die Mantelfläche. Dieser
Menüpunkt ist erst anwählbar, wenn der Cursor im entsprechenden
Programmabschnitt steht.
Die Menügruppe „Anweisungen“ beinhaltet:
„ Abschnittkennungen
„ Anweisungen zur Programm-Strukturierung
„ Variablen-Programmierung
„ Kommentare
Der Menüpunkt „Grafik“ aktiviert bzw. aktualisiert das Grafikfenster.
