HEIDENHAIN CNC PILOT 4290 447
6.8 C-A
c
hsk
ont
ur
en

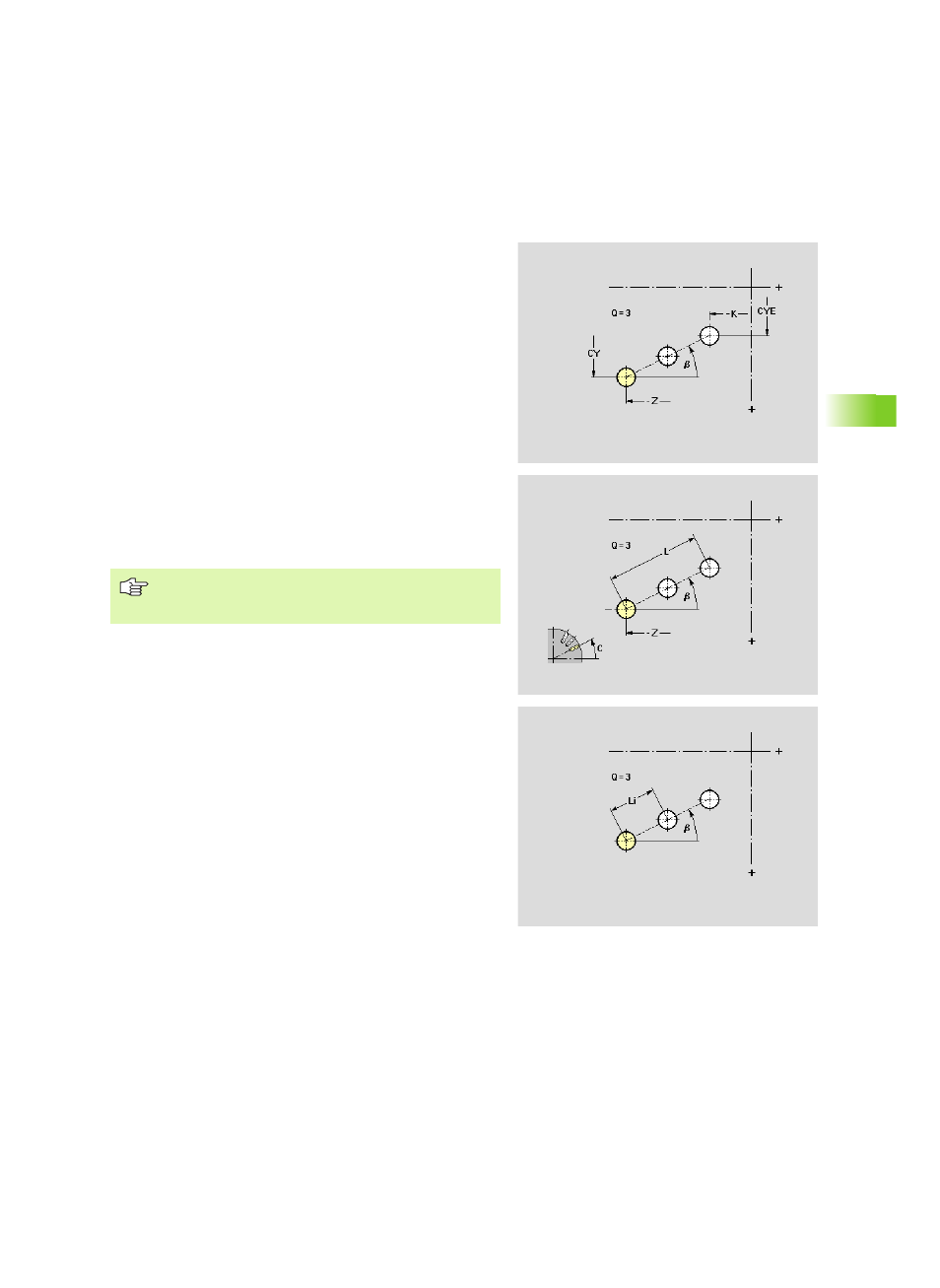

Mantelfläche: Lineares Loch- oder Figurmuster
Die Funktion definiert ein lineares Loch- oder Figurmuster auf der
Mantelfläche.
Parameter
Z Anfangspunkt Muster
CY Anfangspunkt Muster – Winkel als „Streckenmaß"
C Anfangspunkt Muster – Winkel
Q Anzahl der Figuren (default: 1)
K Endpunkt Muster
Ki Abstand zwischen zwei Figuren in Z-Richtung
CYE Endpunkt Muster – Winkel als „Streckenmaß"
CYi Abstand zwischen den Figuren – als „Streckenmaß"
L Gesamtlänge Muster
Li Abstand zwischen zwei Figuren (Musterabstand)
b Winkel Längsachse des Musters (Bezug: Z-Achse)
Bohrungsbeschreibung/Figurbeschreibung
Wird der „Endpunkt“ nicht programmiert, dann werden
die Bohrungen/Figuren gleichmäßig auf dem Umfang
angeordnet.
