HEIDENHAIN CNC PILOT 4290 467
6.1
1
K
ont
ur
en manipulier
e

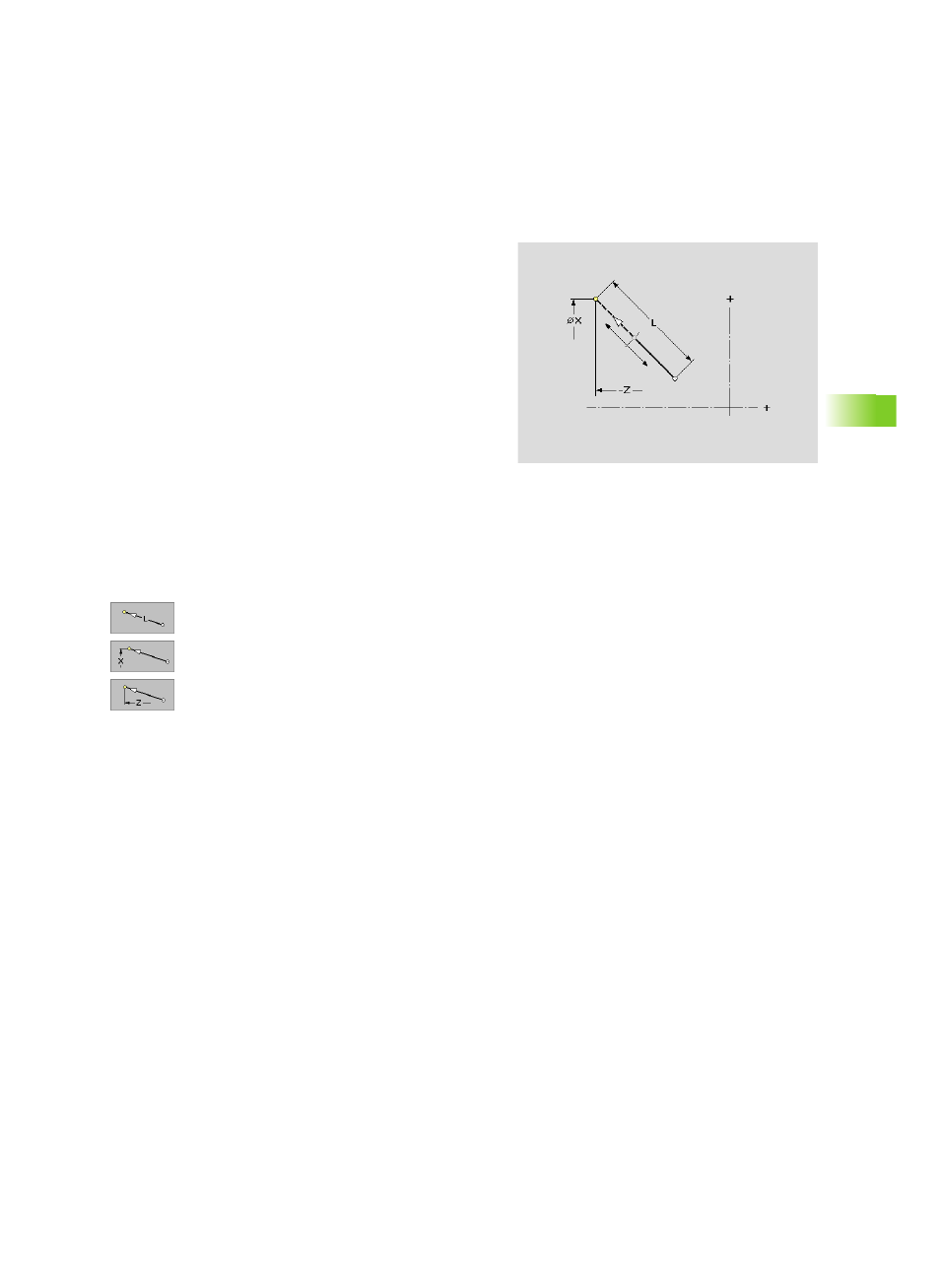

n Trimmen – Linearelement
Mit dieser Funktion ändern Sie die Länge eines Linearelements. Der
Startpunkt des Konturelements bleibt erhalten.
„ Geschlossene Konturen: Das manipulierte Element wird neu
berechnet und die Lage des Folge-Elements angepasst.
„ Offene Konturen: Das manipulierte Element wird neu berechnet
und der folgende Konturzug verschoben.
Länge eines Linearelements ändern:
U „Manipulieren > Trimmen > Länge Element“ im
Fertigteilmenü wählen
U Das zu ändernde Element selektieren. TURN PLUS
öffnet die Dialogbox „Streckenlänge ändern“:
U Neue Länge, oder
U neuen Endpunkt in X, oder
U neuen Endpunkt in Z eingeben.
U Eingabefeld „Nachfolger“ einstellen (mit/ohne
Winkeländerung zum Folgeelement)
U TURN PLUS integriert die Änderung und stellt die
manipulierte Kontur dar. Sie können die Änderung
übernehmen (Softkey „Bestätigung“) oder verwerfen
(„ESC-Taste“).
Parameter
L Länge des geänderten Linearelements
X Endpunkt des geänderten Linearelements
Z Endpunkt des geänderten Linearelements
Nachfolger:
„ Mit Winkeländerung zum Folgeelement
„ Ohne Winkeländerung zum Folgeelement
