Stirn- oder Rückseite: Rechteck

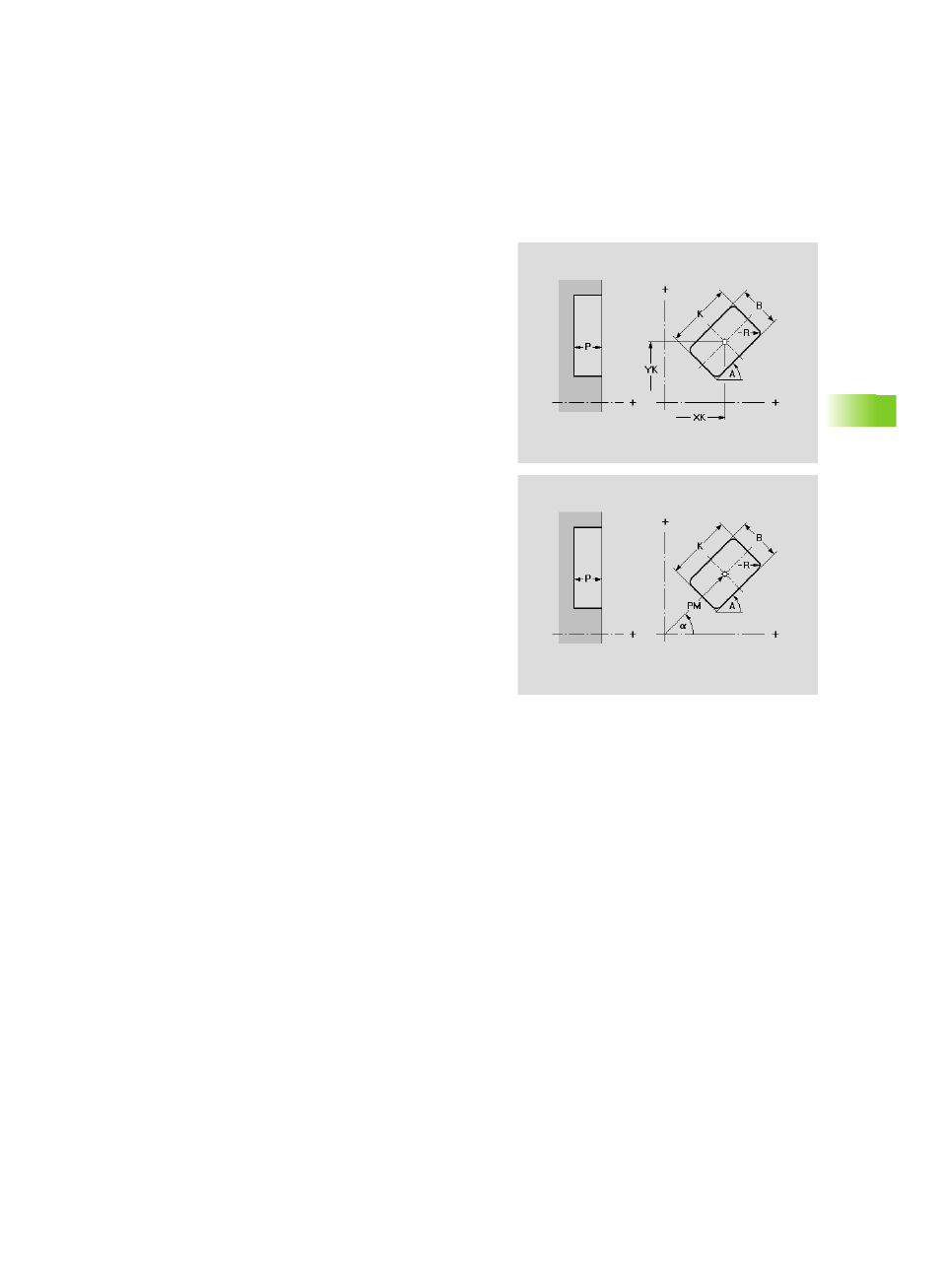

Die Funktion definiert ein Rechteck auf der Stirn-/Rückseite.
Parameter
XK Mittelpunkt in kartesischen Koordinaten
YK Mittelpunkt in kartesischen Koordinaten
a Mittelpunkt in Polarkoordinaten (Bezug Winkel: positive XK-
Achse)
PM Mittelpunkt in Polarkoordinaten
A Winkel zur Längsachse des Rechtecks (Bezug: XK-Achse)
K Länge des Rechtecks
B Breite des Rechtecks
R Fase/Verrundung
„ Breite der Fase
„ Radius der Rundung
P Tiefe der Figur
