468
6.1
1
K
ont
ur
en manipulier
e

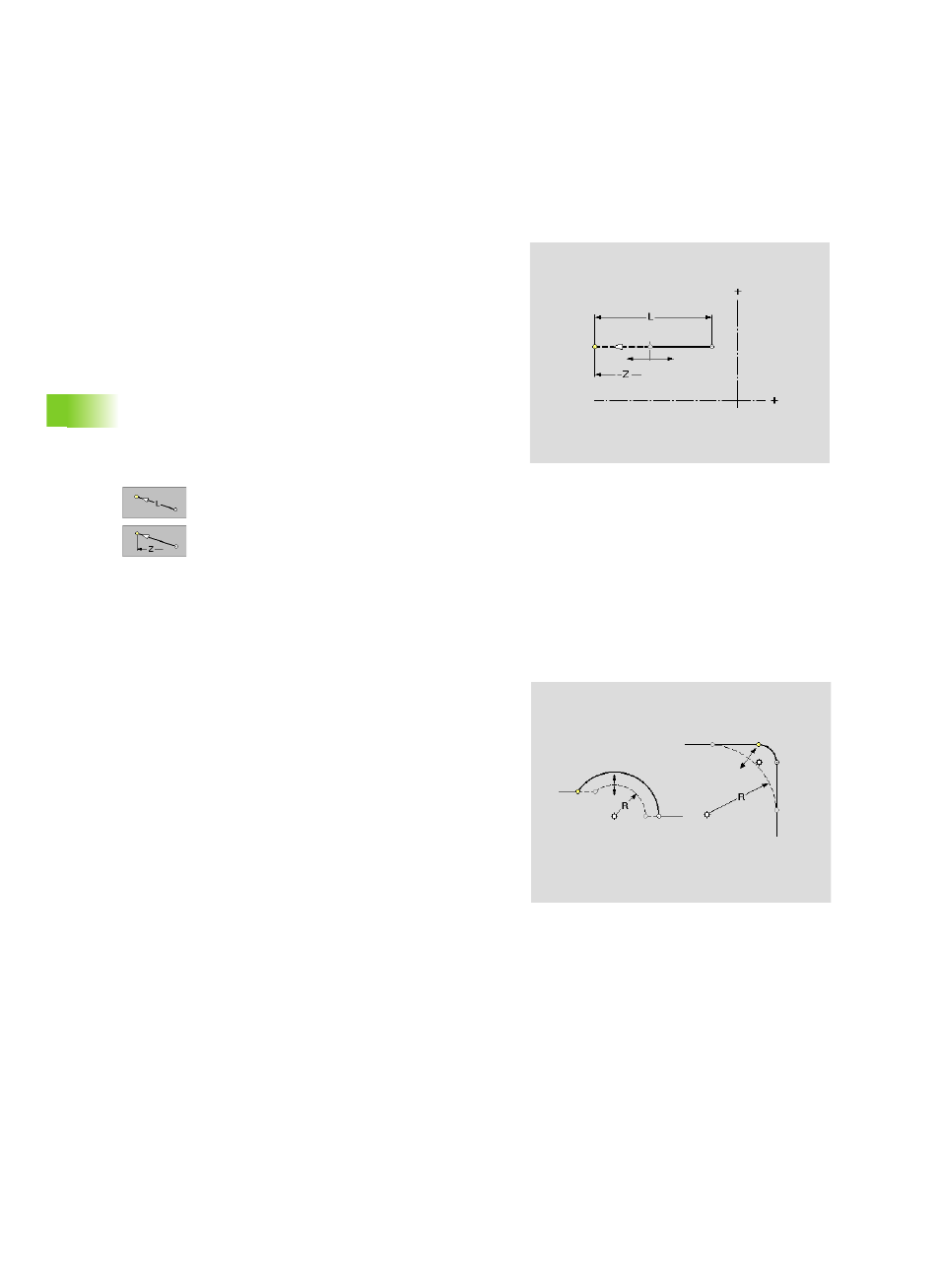

n Trimmen – Länge der Kontur
Mit dieser Funktion ändern Sie die Länge der Kontur. Sie wählen das
zu ändernde Element und ein „Ausgleichselement“ an.
Länge der Kontur ändern:
U „Manipulieren > Trimmen > Länge Kontur“ im
Fertigteilmenü wählen
U Das zu ändernde Element selektieren. TURN PLUS
schlägt ein „Ausgleichselement“ vor.
U Das Ausgleichselement selektieren. TURN PLUS
öffnet die Dialogbox „Streckenlänge ändern“:
U Neue Länge, oder
U neuen Endpunkt in Z eingeben.
U TURN PLUS integriert die Änderung und stellt die
manipulierte Kontur dar. Sie können die Änderung
übernehmen (Softkey „Bestätigung“) oder verwerfen
(„ESC-Taste“).
Trimmen – Radius eines Kreisbogens
Mit dieser Funktion ändern Sie den Radius eines Kreisbogens.
Radius des Kreisbogens ändern:
U „Manipulieren > Trimmen > Radius“ im Fertigteilmenü wählen
U Das zu ändernde Element selektieren. TURN PLUS öffnet die
Dialogbox „Radius ändern“
U Neuen Radius eingeben. TURN PLUS integriert die Änderung und
stellt die manipulierte Kontur dar. Sie können die Änderung
übernehmen (Softkey „Bestätigung“) oder verwerfen („ESC-
Taste“).
Parameter
L Länge oder Endpunkt des geänderten Linearelements
Z Länge oder Endpunkt des geänderten Linearelements
Parameter
R Radius
