Bearbeitungsattribut „Kontur fräsen“
Das Attribut definiert für die selektierte Figur oder „freie“ offene oder
geschlossene Kontur die Bearbeitung „Kontur fräsen“ und die
zugehörigen Bearbeitungsparameter.
Bearbeitungsattribut „Kontur fräsen“ zuordnen:
U „Attribute > Bearbeitungs-Attribut > Fräsen > Kontur fräsen“ im
Fertigteilmenü wählen
U Zu fräsende Kontur selektieren. TURN PLUS öffnet die Dialogbox
„Kontur fräsen“.
U Fräs-Parameter festlegen

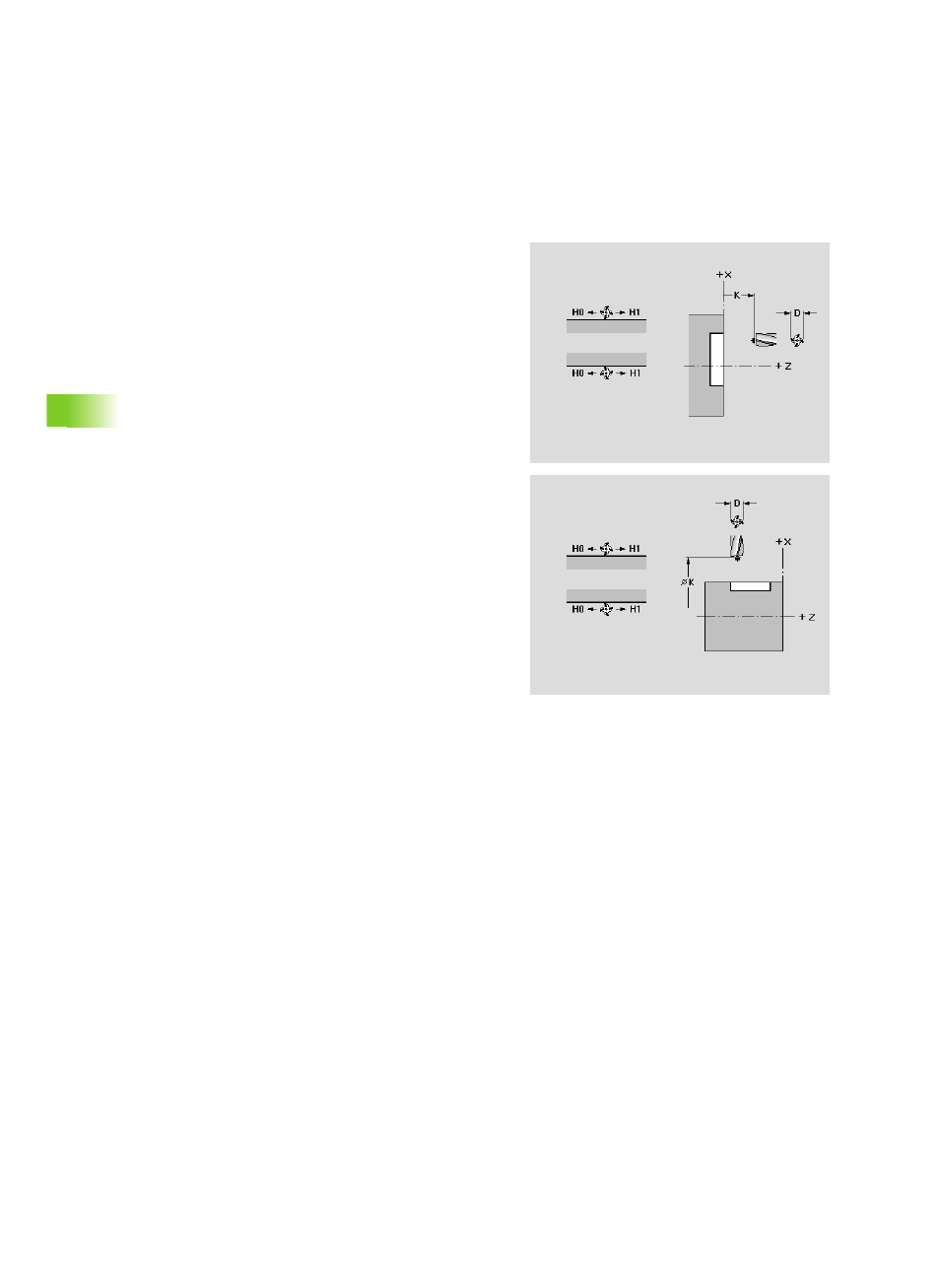

Parameter
Q Fräsort
„ Kontur: Fräsermittelpunkt auf der Kontur
„ Bei geschlossenen Konturen:
„ Innen(fräsen)
„ Außen(fräsen)
„ Bei offenen Konturen:
„ Links der Kontur (in Bearbeitungsrichtung)
„ Rechts der Kontur (in Bearbeitungsrichtung)
H Fräslaufrichtung
„ 0: Gegenlauf
„ 1: Gleichlauf
D Fräserdurchmesser für die Werkzeugwahl
K Rückzugsebene. Fräserposition vor/nach der Fräsbearbeitung
(Mantelfläche: Durchmesser).
