420
6.7 Über
lag
e
rungselement
e
6.7 Überlagerungselemente
Die Standard-Überlagerungselemente Kreisbogen, Keil oder Ponton
wählen Sie an, definieren das Element und überlagern es unmittelbar
nach der Definition. Wird ein Konturzug überlagert, verwendet TURN
PLUS den zuletzt geladenen Konturzug, oder das zuletzt definierte
Überlagerungselement (siehe “Überlagerungselemente integrieren”
auf Seite 401).
Abhängig von der Form des Stützkonturelements erfolgt die
„ Lineare Überlagerung oder
„ Zirkulare Überlagerung

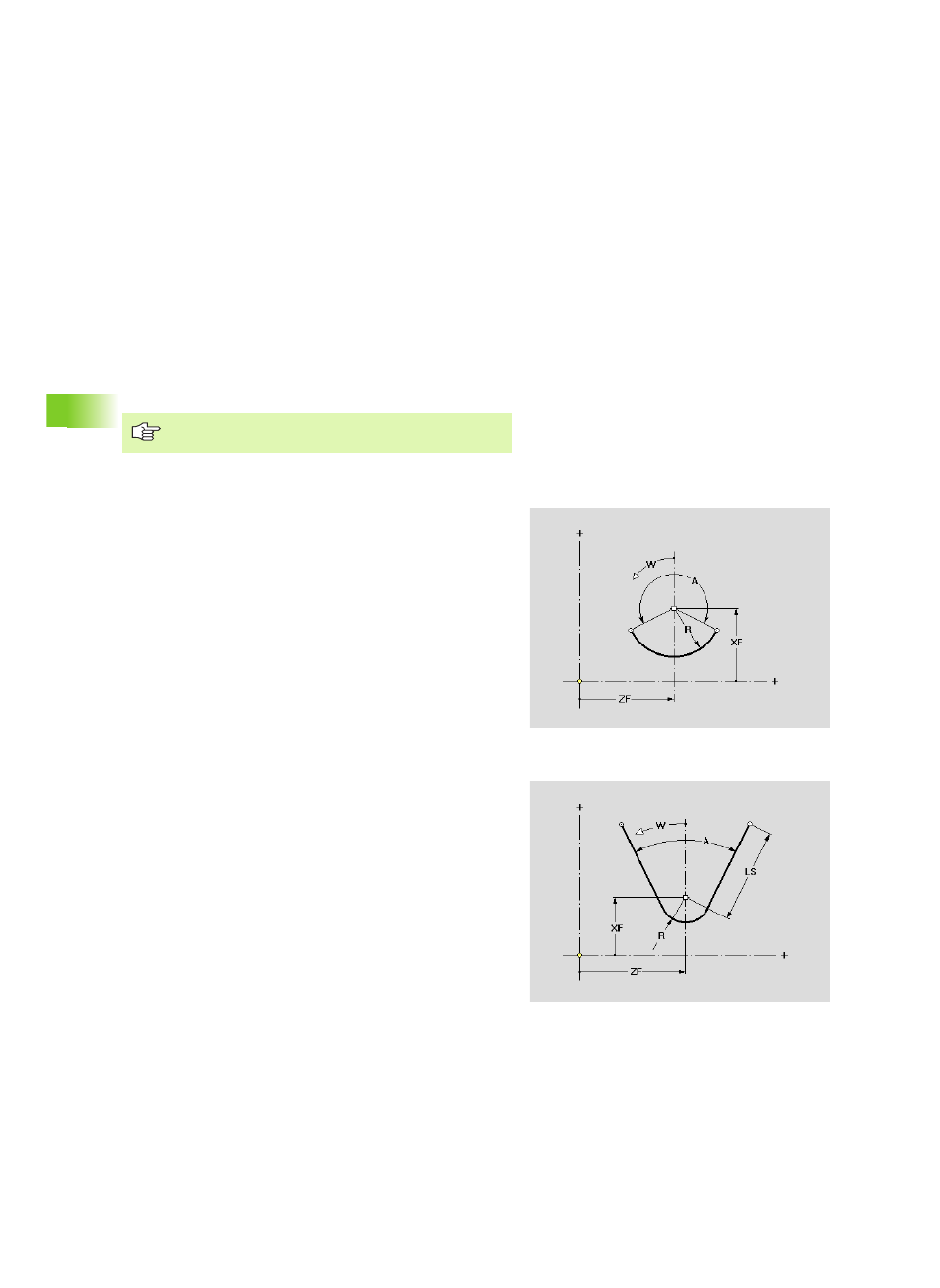

Kreisbogen
Bezugspunkt ist der Kreismittelpunkt.
Keil/verrundeter Kreis
Bezugspunkt: Spitze des Keils / Mittelpunkt der Verrundung
Die Überlagerungspositionen können vom
Stützkonturelement abweichen.
Parameter
XF Verschiebung des Bezugpunktes
ZF Verschiebung des Bezugpunktes
R Radius des Kreisbogens
A Öffnungswinkel
W Drehwinkel: die Überlagerungskontur wird um den
„Drehwinkel“ gedreht
Parameter
XF Verschiebung des Bezugpunktes
ZF Verschiebung des Bezugpunktes
R „ R>0: Verrundungsradius
„ R=0: keine Verrundung
A Öffnungswinkel
LS Länge der Keilseiten (überstehende Elementteile werden an
den Überlagerungspunkten gekappt)
W Drehwinkel: die Überlagerungskontur wird um den
„Drehwinkel“ gedreht
