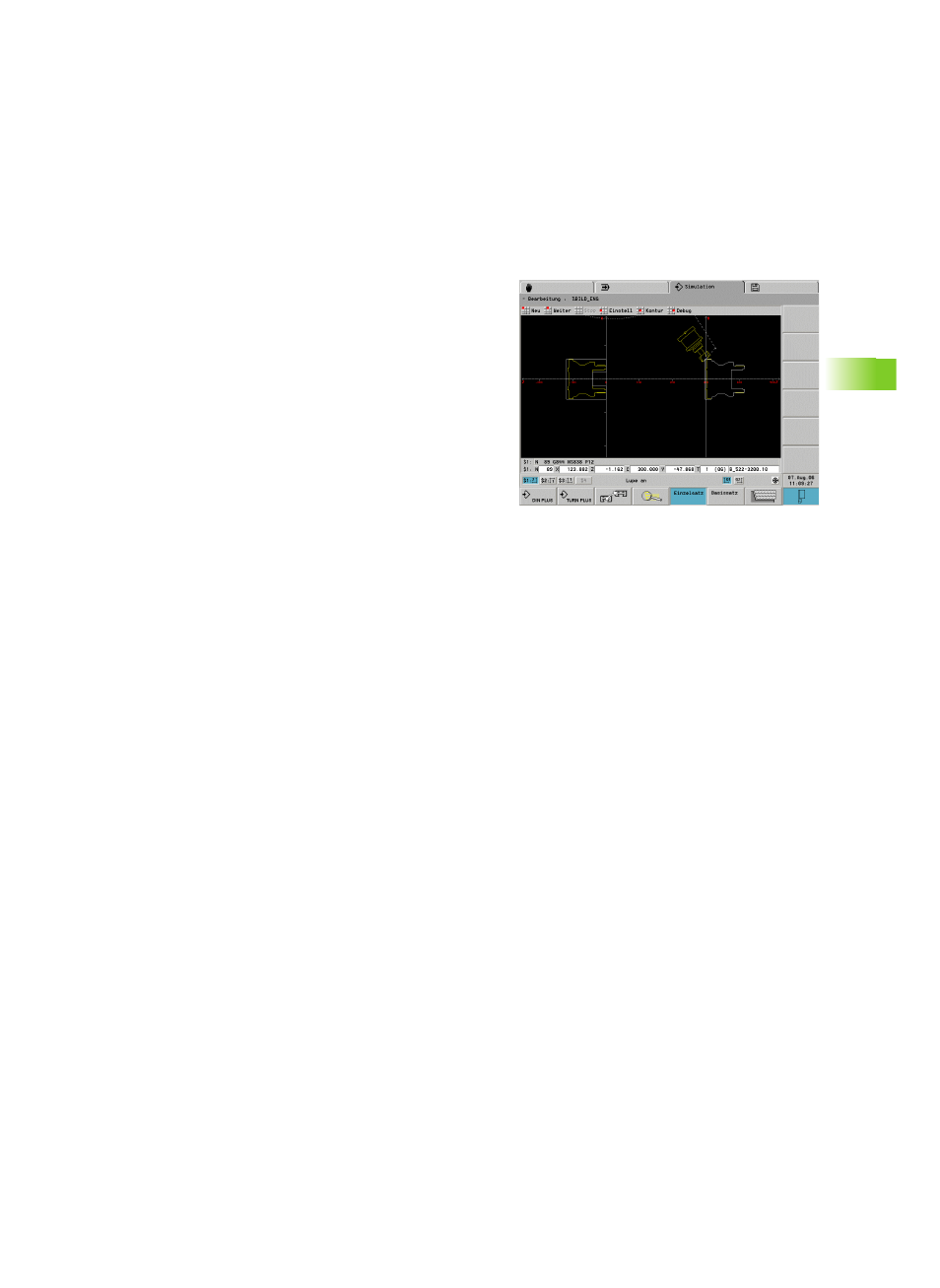

n 5.7 Mehrkanal-Programme
kontrollieren
Die Simulation bietet folgende Kontrollmöglichkeiten bei NC-
Programmen, bei denen mehrere Schlitten im Einsatz sind:
„ Analyse aller im NC-Programm definierten Konturen (Werkstücke)
„ Überprüfung der Bewegungen aller Schlitten
„ Kollisionsrisiken durch maßstabsgerechte Darstellung der
Werkstücke, Werkzeuge und Spannmittel erkennen
„ Zeitberechnung, separat für jeden Schlitten und Werkzeugeinsatz
(Haupt- und Nebenzeiten)
„ Den zeitlichen Verlauf der Bearbeitung mit der
Synchronpunktanalyse untersuchen
Die Satzanzeige erfolgt für den von Ihnen ausgewählten Schlitten
(siehe “Anzeigen” auf Seite 364).
Das Koordinatensystem wird für das von Ihnen ausgewählte
Werkstück dargestellt (siehe “Anzeigen” auf Seite 364).
Debug-Funktionen ermöglichen das Sichten und Setzen von
Variablen. Damit können Sie alle Zweige des Mehrkanal-Programms
simulieren (siehe “Debug-Funktionen” auf Seite 384).
