HEIDENHAIN CNC PILOT 4290 97
3.6 Masc
hinenanz
eig
e

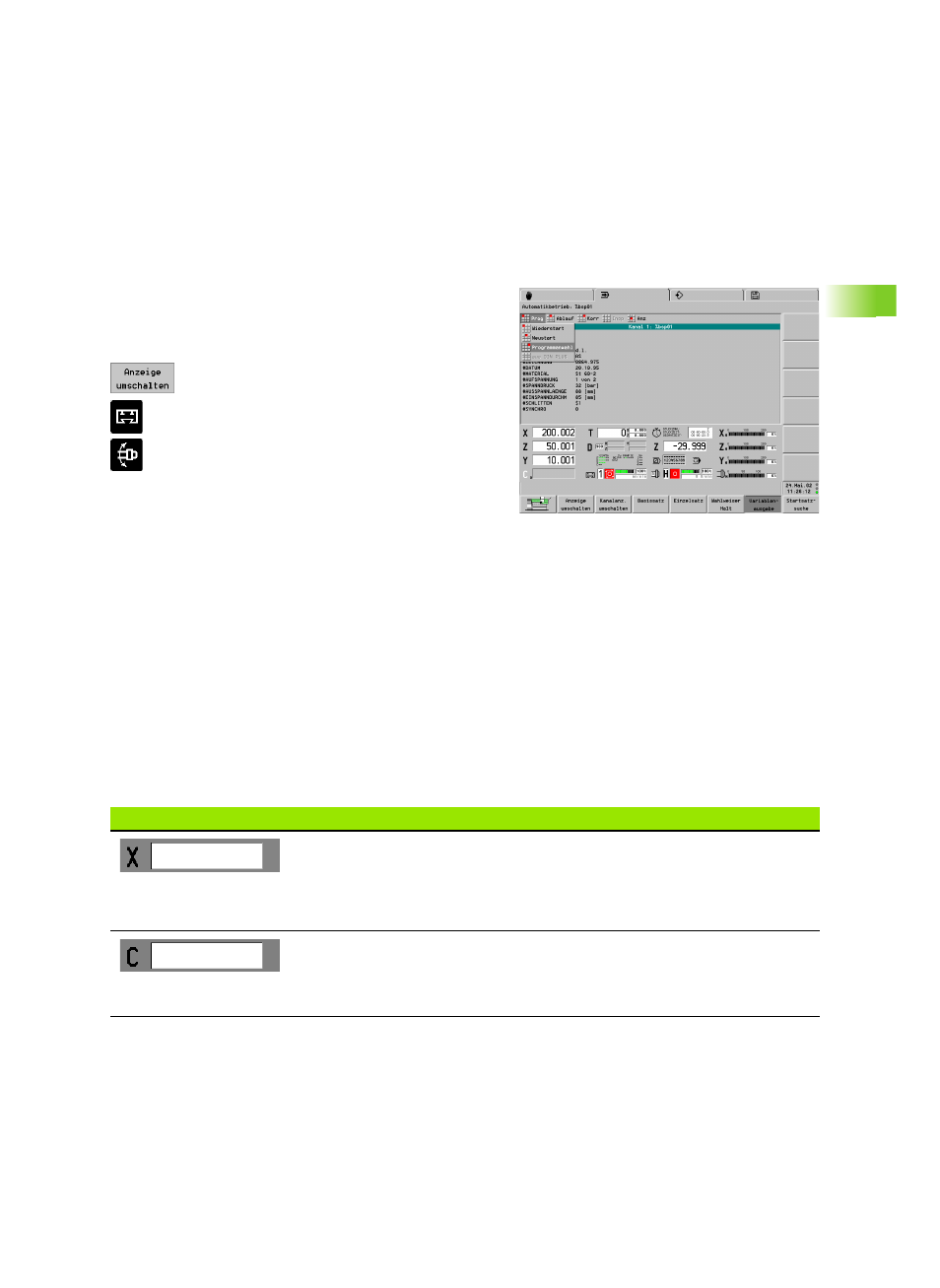

3.6 Maschinenanzeige
Anzeige umschalten
Die Maschinenanzeige des CNC PILOT ist konfigurierbar. Sie können
pro Schlitten bis zu 6 Anzeigen für Handsteuern und Automatikbetrieb
konfigurieren (ab Steuerungs-Parameter 301).
Anzeige umschalten
U Auf die „nächste konfigurierte Anzeige“ umschalten.
U Zur Anzeige des nächsten Schlittens umschalten.
U Zur Anzeige der nächsten Spindel umschalten.
Positionsanzeige
In „Anzeigeart“ (MP 17) stellen Sie die Werte der Positionsanzeige
ein:
„ 0: Istwerte
„ 1: Schleppfehler
„ 2: Distanzweg
„ 3: Werkzeugspitze in Bezug zum Maschinen-Nullpunkt
„ 4: Schlittenposition
„ 5: Distanz Referenznocken – Nullpuls
„ 6: Lagesollwert
„ 7: Differenz Werkzeugspitze – Schlittenposition
„ 8: IPO-Sollposition
Anzeigeelemente
Die folgende Tabelle erläutert die Standardanzeigefelder. Weitere
Anzeigefelder: siehe “Steuerungs-Parameter für die
Maschinenanzeige” auf Seite 584
Anzeigeelemente
Positionsanzeige (Abstand Werkzeugspitze – Werkstück-Nullpunkt)
„ Leeres Feld: Achse ist nicht Referenz gefahren
„ Achsbuchstabe weiß: keine „Freigabe“
„ Graue Darstellung der Anzeigewerte (nur bei X oder Z): Die Istwertanzeige ist ungültig, da
die B-Achse geschwenkt wurde.
Positionsanzeige C
„ „Index“: kennzeichnet die C-Achse „0/1“
„ Leeres Feld: C-Achse ist nicht aktiv
„ Achsbuchstabe weiß: keine „Freigabe“
