HEIDENHAIN CNC PILOT 4290 415
6.6 F
o
rm
element
e

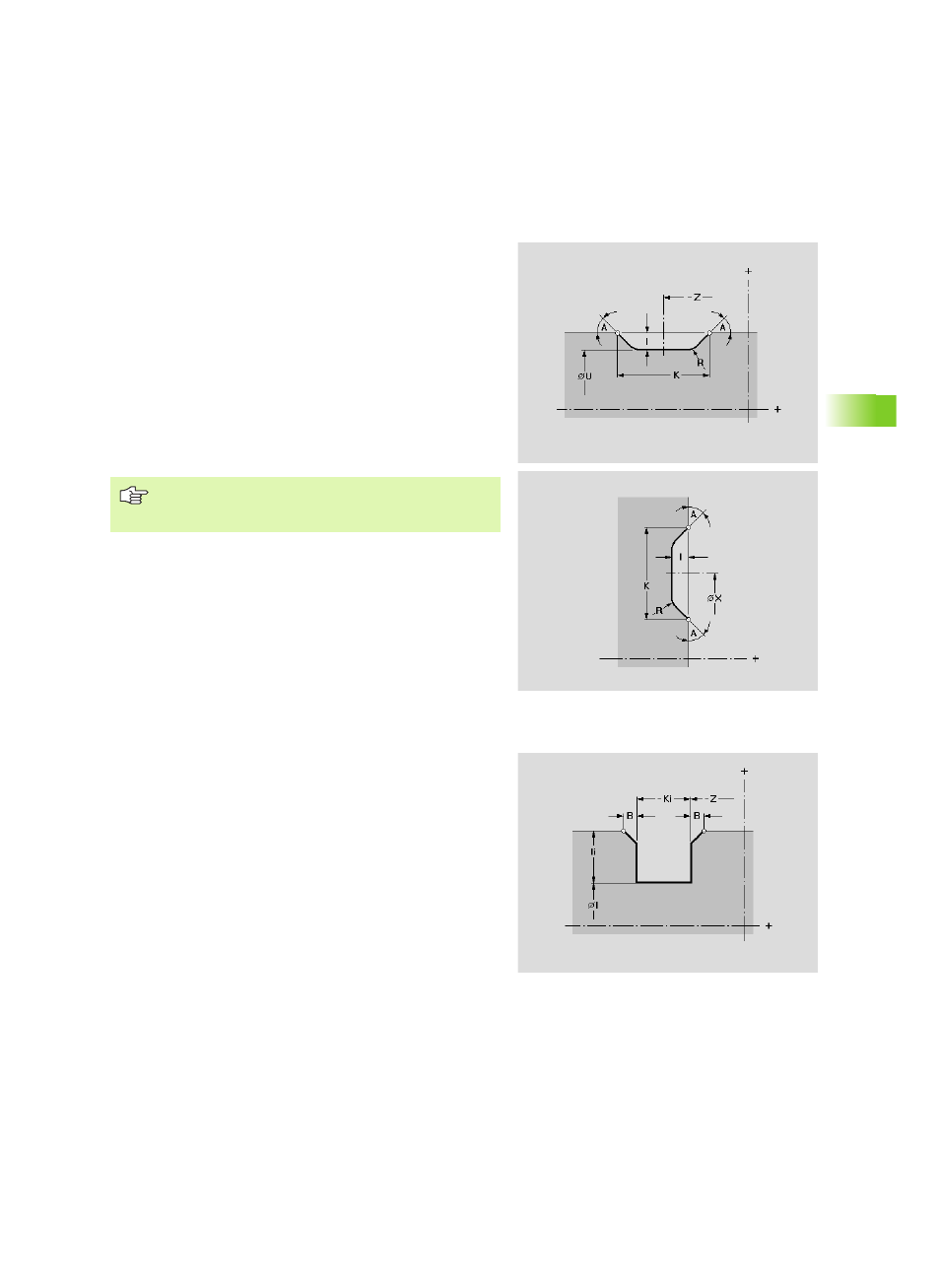

Freidrehung (Form FD)
Das Formelement definiert eine axiale oder radiale Freidrehung auf
einem linearen Bezugselement. Die Freidrehung wird dem vorher
selektierten Bezugselement zugeordnet.
Einstich Form S (Sicherring)
Das Formelement definiert einen axialen Einstich auf der Außen- oder
Innenkontur. Der Einstich wird dem vorher selektierten
Bezugselement zugeordnet.
Parameter
X Bezugspunkt
Z Bezugspunkt
K Einstichbreite
I Einstichtiefe
U Durchmesser Einstichgrund (nur bei axialem Einstich)
A Einstichwinkel (0° < A <= 90°)
R Innenradius in beiden Ecken des Einstichs
Der CNC PILOT bezieht die Einstichtiefe auf das
Bezugselement. Der Einstichgrund verläuft parallel zum
Bezugselement.
Parameter
Z Anfangspunkt des Einstich
Ki Einstichbreite (Vorzeichen beachten !)
I Durchmesser/Radius Einstichgrund
Ii Einstichtiefe
Fase an beiden Seiten des Einstichs
„ Nein: keine Fase
„ Fasen: Fase
B Breite der Fase
