9.4 Diagnose
9.4 Diagnose
Informationen und Anzeigen
Aufruf der Diagnose:
U „Diag(nose)“ in der Betriebsart „Service-Wartung“ wählen
U Zurück zur Betriebsart „Service“
In „Diagnose“ stehen Informations-, Test- und Kontrollfunktionen zur
Unterstützung der Fehlersuche zur Verfügung.
Menüpunkt „Info“: Sie erhalten Informationen zu den eingesetzten
Softwaremodulen.
Ab Software-Version 625 952-02:
Wenn hinterlegt, wird auch eine Information für OEM-Daten
angezeigt.
Menügruppe „Anzeigen“
„ Speicher: ist für das Service-Personal reserviert
„ Variablen: Zeigt den „Variablen-Dump“ (momentanen Inhalt von
ca. 500 V-Variablen) an.
„ „---“: die Variable ist nicht initialisiert
„ „???“: die Variable steht nicht zur Verfügung
„ Ein- Ausgaben: Zeigt den momentanen Status aller Ein-/Ausgaben
an.

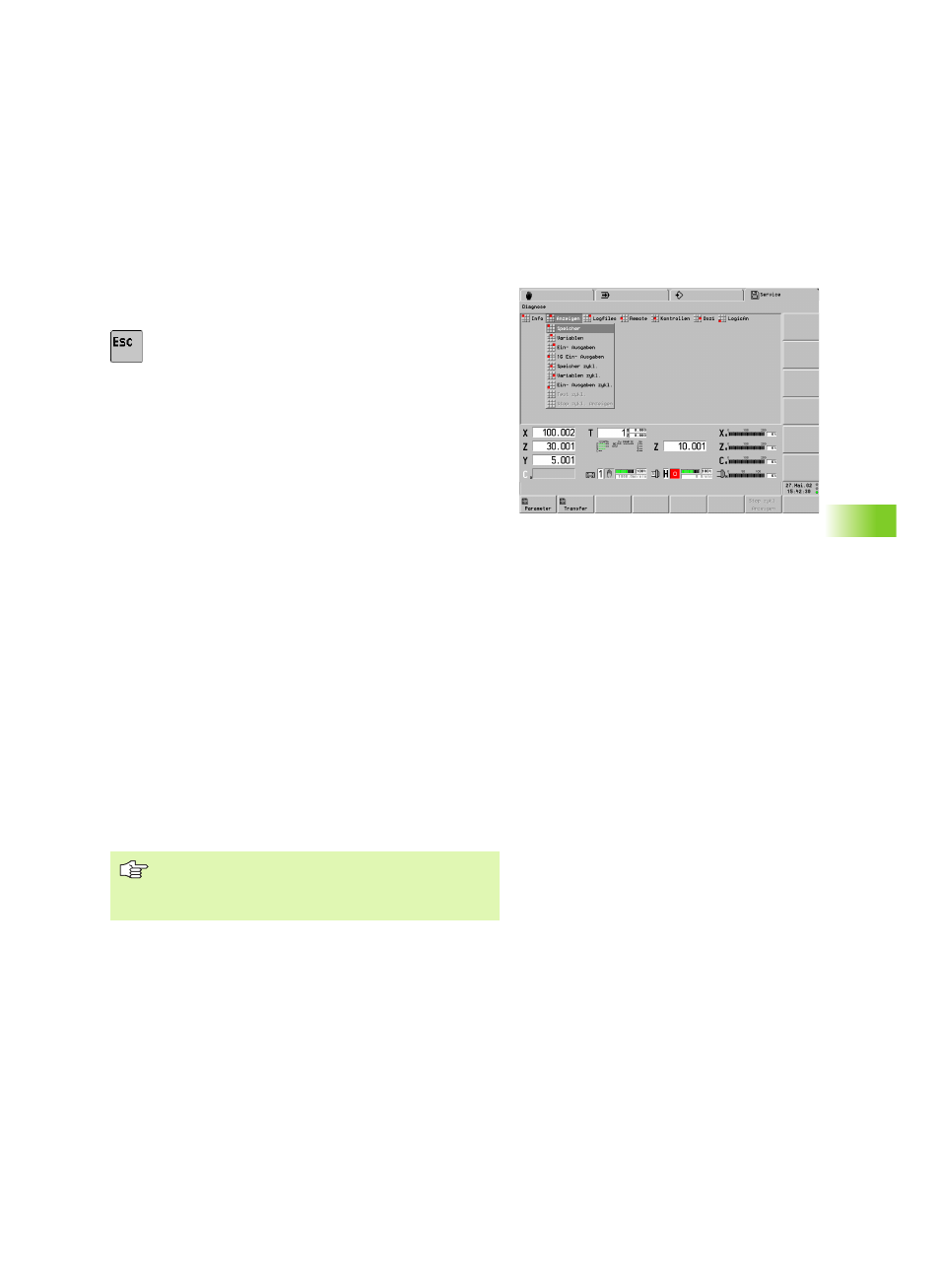

„ 16 Ein- Ausgaben: In der Dialogbox „E/A’s für Anzeige auswählen“
wählen Sie bis zu 16 Ein-/Ausgaben aus. Nach Abschluss der
Dialogbox zeigt der CNC PILOT den Status dieser Ein-/Ausgaben an.
Jede Statusänderung wird sofort angezeigt.
Verlassen der Anzeige-Funktion: „ESC-Taste“
„ Speicher zyklisch: ist für das Service-Personal reserviert
„ Variablen zyklisch: Wählen Sie eine V-Variable aus. Der
CNC PILOT zeigt den Wert an. Jede Werteänderung wird sofort
angezeigt.
„ Ein- Ausgaben zyklisch: Wählen Sie eine E-/A-Position aus. Der
CNC PILOT zeigt den Status an. Jede Statusänderung wird sofort
angezeigt.
Zyklische Anzeigen überlagern einen Teil des
Maschinenfensters. Sie Beenden zyklische Anzeigen mit
dem Menüpunkt „Anzeigen > Stop zyklische Anzeigen“
oder mit dem Softkey „Stop zyklische Anzeigen“.
