560
6.1
8
Bearbeit
ungshin
w
eise

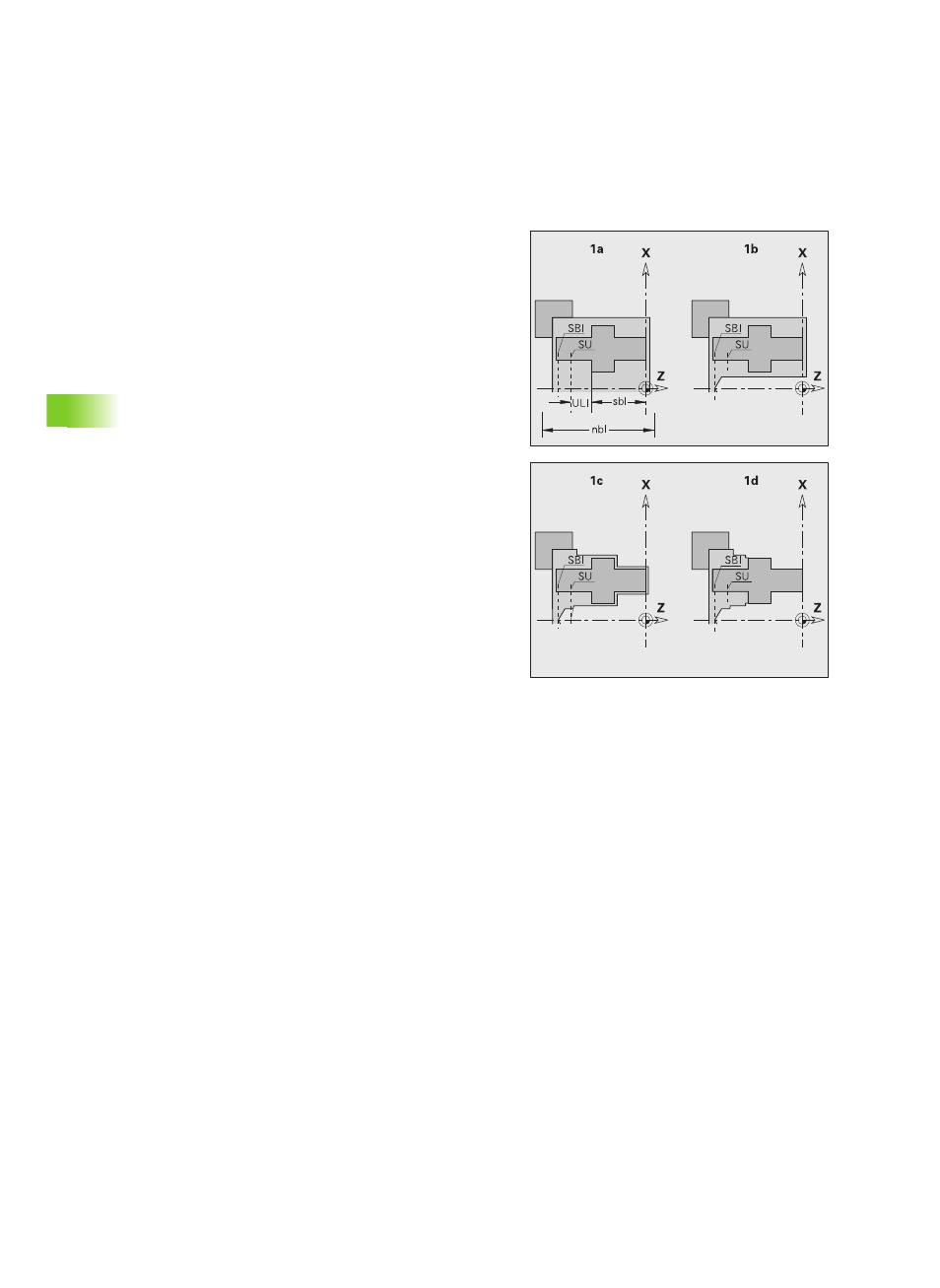

Schruppbegrenzung vor Schnittbegrenzung
Beispiel 1: Die Schruppbegrenzungslinie (SU) liegt vor der
Schnittbegrenzung innen (SBI).
Abkürzungen
„ SBI: Schnittbegrenzung innen
„ SU: Schruppbegrenzungslinie (SU = sbl + ULI)
„ sbl: Schruppbasislänge („tiefster hinterer Punkt“ der Innenkontur)
„ ULI: Überhanglänge innen (Bearbeitungs-Parameter 4)
„ nbl: nutzbare Werkzeuglänge (Werkzeug-Parameter)
