5.4 Bewegungs-Simulation

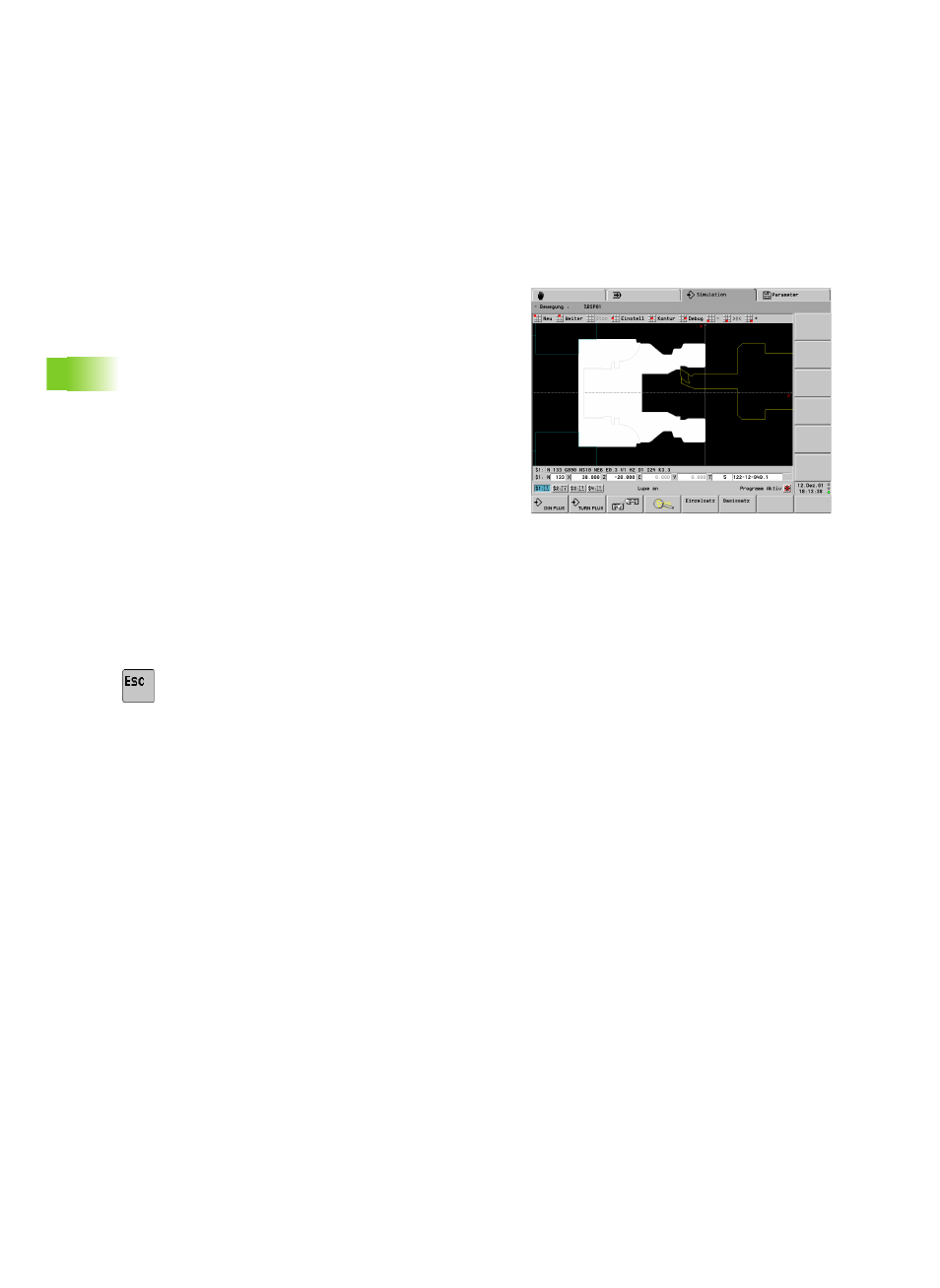

Simulation in „Echtzeit“
Die Bewegungs-Simulation stellt das Rohteil als „gefüllte Fläche“ dar
und „zerspant“ es während der Simulation (Radiergrafik). Die
Werkzeuge verfahren in der programmierten
Vorschubgeschwindigkeit („in Echtzeit“).
Sie können die Bewegungs-Simulation jederzeit, auch innerhalb eines
NC-Satzes, anhalten. Die Anzeige unterhalb des Simulationsfensters
zeigt die Zielposition des aktuellen Weges an.
Sind zusätzlich zum Drehfenster andere Simulationsfenster aktiv,
erfolgt die Anzeige in den Zusatzfenstern als „Spurgrafik“.
Simulation steuern:
U „Neu“ wählen: Der CNC PILOT simuliert die Bearbeitung neu
(Programmänderungen werden berücksichtigt).
U „Weiter“ wählen: Der CNC PILOT simuliert den nächsten NC-Quell-
oder Basissatz.
U „Stop“ wählen: Die Simulation hält an. Sie können die Einstellungen
ändern oder die „Kontur nachführen“.
Verfahrgeschwindigkeit beeinflussen (per Menü):
U „–“: Verlangsamt die Verfahrgeschwindigkeit
U „>|<“: Verfahrgeschwindigkeit „in Echtzeit“
U „+“: Beschleunigt die Verfahrgeschwindigkeit
Zurück zum Hauptmenü:
U ESC-Taste drücken
Weitere Funktionen:
„ Menüpunkt „Einstell > Warnungen“: siehe “Fehler und
Warnungen” auf Seite 372
„ Menüpunkt „Einstell > Zeiten“: wechselt zur Anzeige der
Bearbeitungszeiten (siehe “Zeitberechnung,
Synchronpunktanalyse” auf Seite 388)
„ Menüpunkt „Debug“: Wenn Sie Variablen für die Werkstück-
Bearbeitung nutzen, kontrollieren Sie diese mit den Debug-
Funktionen: siehe “Simulation mit Startsatz” auf Seite 384
