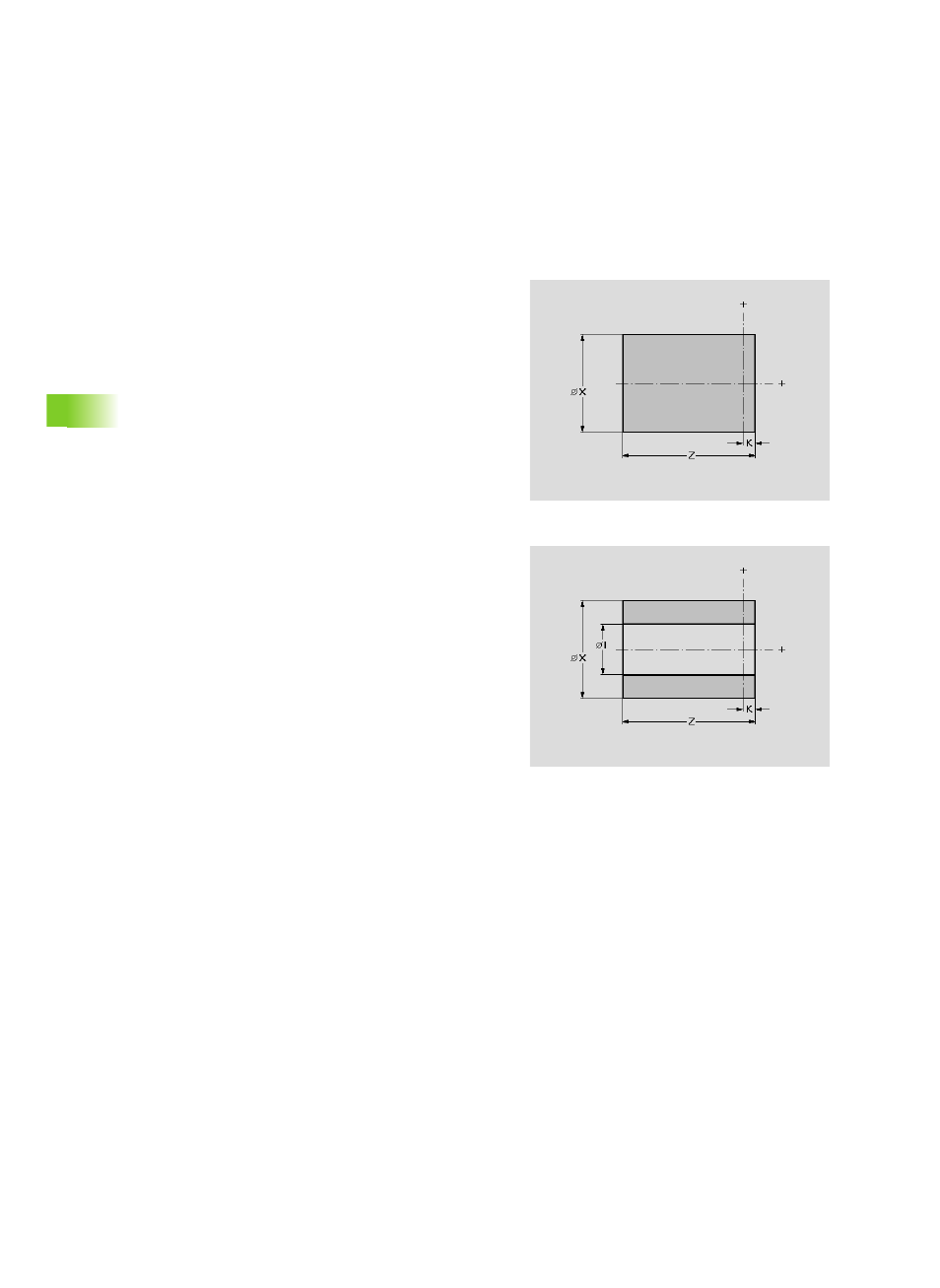

6.4 Rohteilkonturen
Stange
Die Funktion definiert die Kontur eines Zylinders (Futter oder
Stangenteil).
Rohr
Die Funktion definiert die Kontur eines Hohlzylinders.
Parameter
X
Durchmesser
Durchmesser Umkreis bei mehrkantigem Rohteil
Z
Länge des Rohteils, inclusive Planaufmaß
K
Planaufmaß
Parameter
X
Durchmesser
Durchmesser Umkreis bei mehrkantigem Rohteil
I
Innendurchmesser
Z
Länge des Rohteils inclusive Planaufmaß
K
Planaufmaß
