HEIDENHAIN CNC PILOT 4290 621
8.1 W
e
rk
z
e
ug-D
a
te
nbank
Weitere Informationen:
„ Dialogbox 3: siehe “Multi-Werkzeuge, Standzeitüberwachung” auf
Seite 624
„ siehe “Hinweise zu Werkzeugdaten” auf Seite 626
„ siehe “Werkzeughalter, Werkzeugaufnahme” auf Seite 628

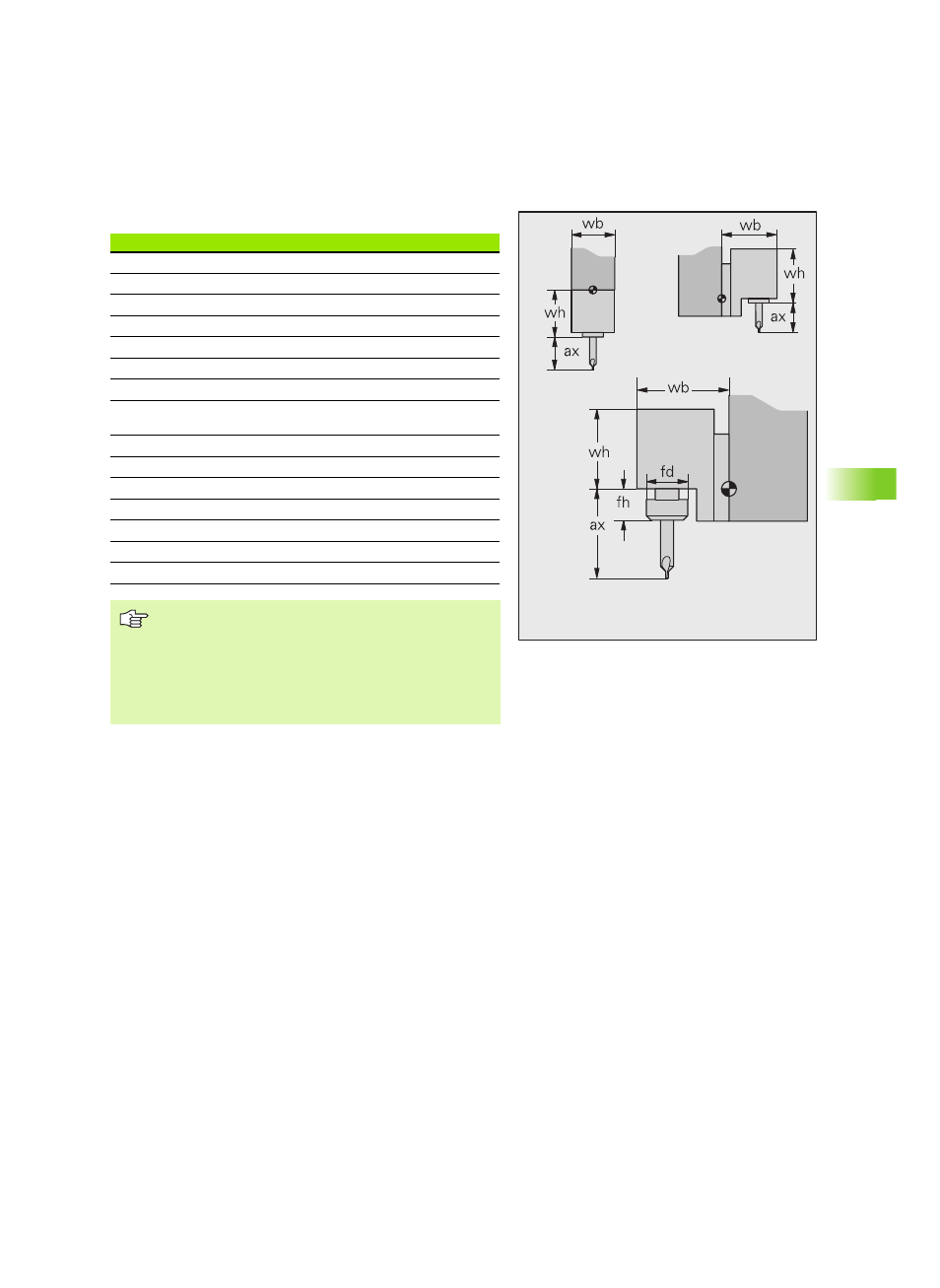

Parameter Dialogbox 2 G S TP
WZ-H. DIN: Typ des Werkzeughalters – • –
WZ-H. Hö (wh): Höhe des Werkzeughalters – • –
WZ-H. Br (wb): Breite des Werkzeughalters – • –
Futt.Dm (fd): Durchmesser des Spannfutters – • –
Futt.Hö (fh): Höhe des Spannfutters – • –
Ausk.lg (ax): Auskraglänge – • –
Steigng (hb): Gewindesteigung • – •
Passungsq(ualität): H6, H7, H8, H9, H10, H11,
H12 oder H13 – – •
Verfügb.: physische Verfügbarkeit – – •
Bildnummer – • –
Schneidstoff – – •
CSP-Korr: Korrekturfaktor Schnittgeschwindigkeit – – •
FDR-Korr: Korrekturfaktor Vorschub – – •
Deep-Korr: Korrekturfaktor Schnitttiefe – – •
Aufnahmetyp • – •
„ Die automatische Werkzeugwahl von TURN PLUS prüft
„Passungsqualität“ definiert/nicht definiert. Es erfolgt
keine detaillierte Auswertung.
„ Spannfutter
„ Halter F, K: „fd, fh“ dienen der Halterbemaßung
„ Andere Halter: bei fd=0, fh=0 wird kein Spannfutter
dargestellt
