5.1 Die Betr
iebsar
t Simulation
Simulationsfenster einstellen

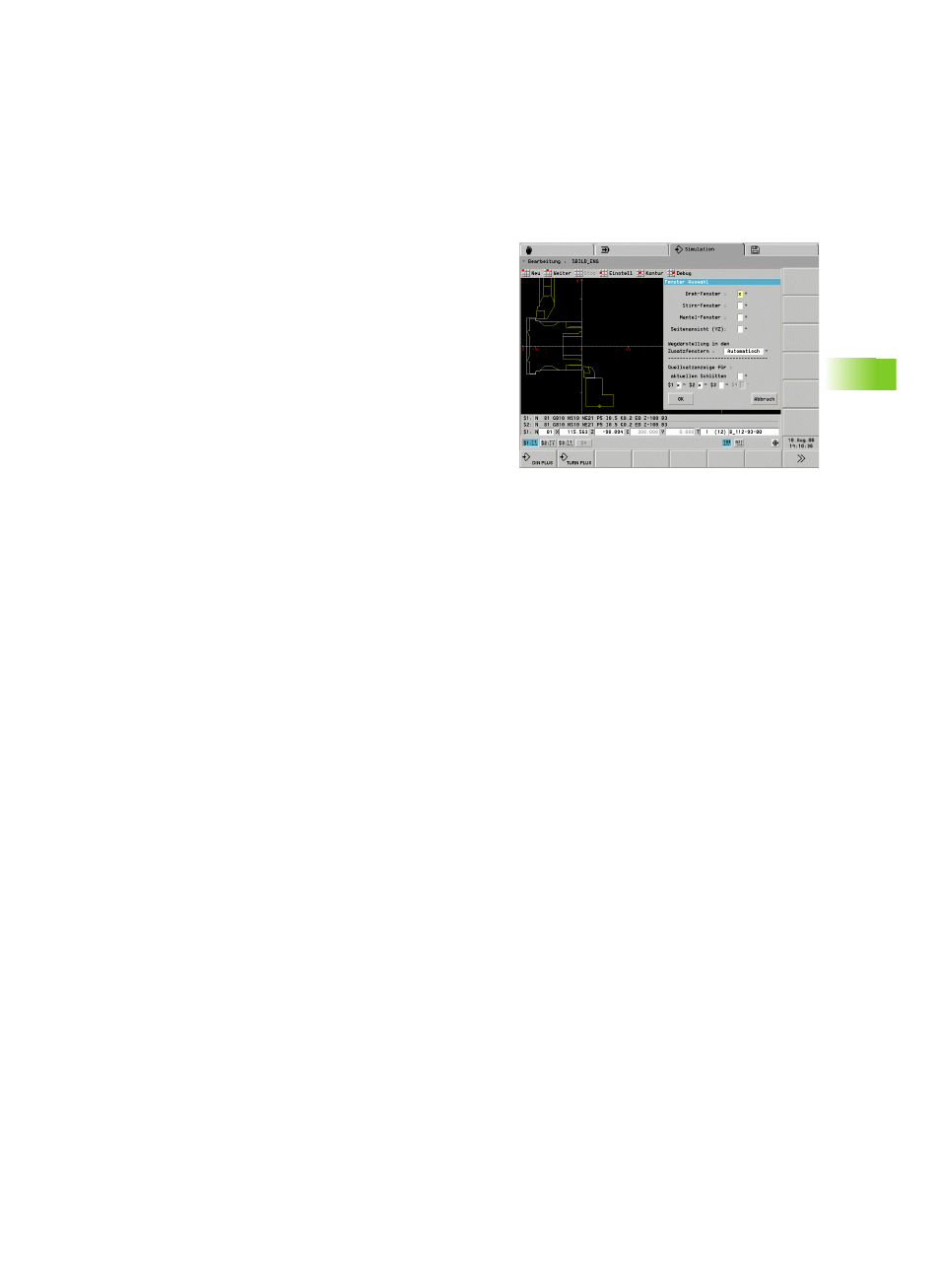

Dialogbox Fenster Auswahl:
U „Einstell > Fenster“ wählen: Der CNC PILOT öffnet die Dialogbox
für die im Folgenden aufgeführten Einstellungen.
Stellen Sie ein:
„ die Fensterkombination
„ Wegdarstellung in den Zusatzfenstern: Das Stirn- und Mantelfenster
und die Seitenansicht gelten als „Zusatzfenster“. Wann die
Simulation Verfahrwege in diesen Fenstern darstellt, ist von
folgender Einstellung abhängig:
„ Automatisch: Die Simulation stellt Verfahrwege dar, wenn die C-
Achse eingeschwenkt, bzw. ein G17 oder G19 ausgeführt wurde.
Ein G18 oder das Ausschwenken der C-Achse stoppt die Ausgabe
der Verfahrwege.
„ Immer: Die Simulation zeichnet jeden Verfahrweg in allen
Simulationsfenstern.
„ Quellsatzanzeige: Die Satzanzeige zeigt die programmierten NC-
Sätze (NC-Quellsätze) eines oder mehrerer Schlitten an. Stellen Sie
ein:
„ Quellsatzanzeige für den aktuellen (angewählten) Schlitten
„ Quellsatzanzeige für die markierten Schlitten
