Bohrung (zentrisch) G49–Geo

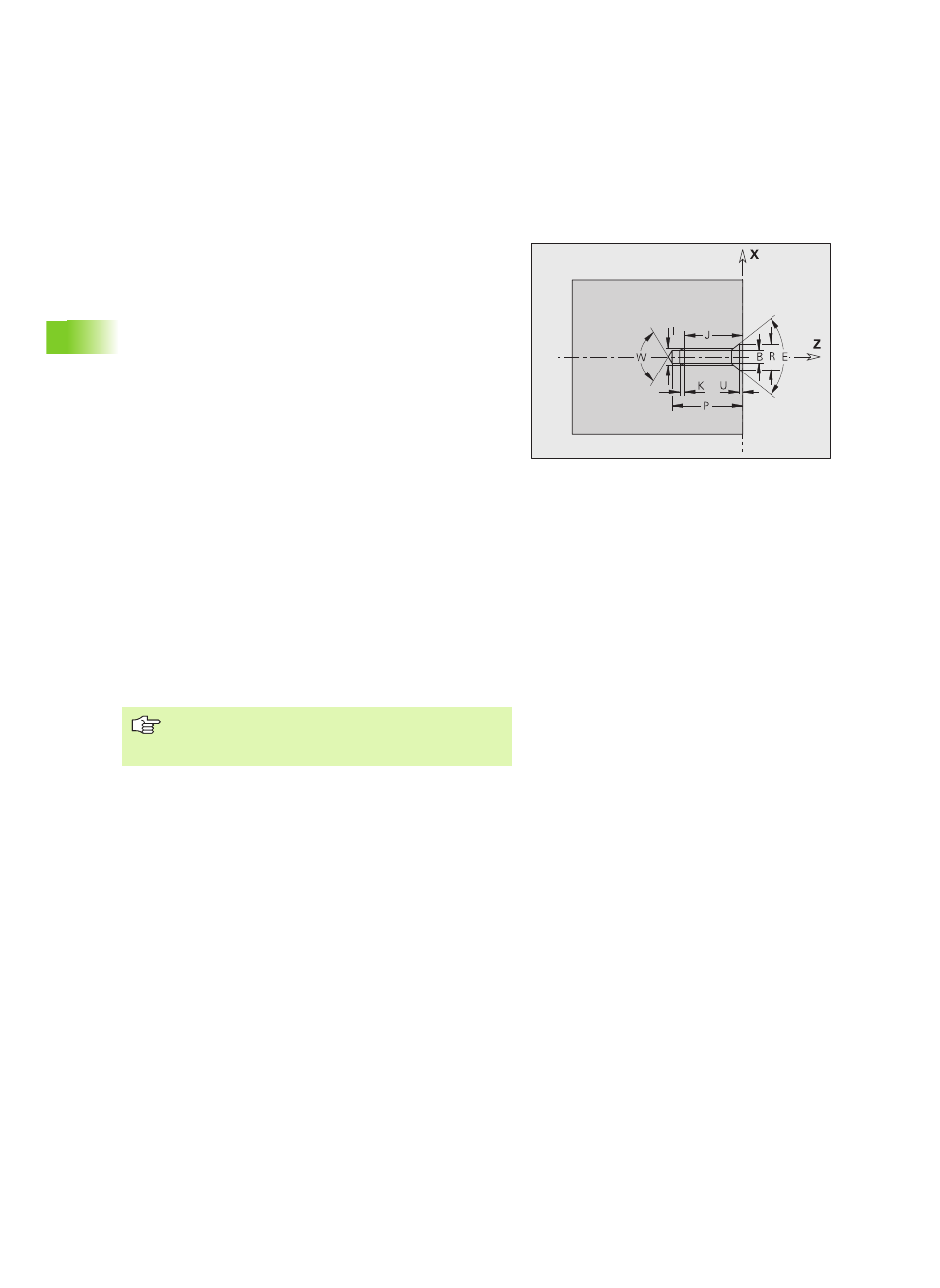

G49 definiert eine Einzelbohrung mit Senkung und Gewinde auf der
Drehmitte (Stirnseite oder Rückseite). Die G49-Bohrung ist nicht Teil
der Kontur, sondern ein Formelement.
Parameter
Z Position Bohrungsanfang (Referenzpunkt)
B Bohrungsdurchmesser
P Bohrungstiefe (ohne Bohrspitze)
W Spitzenwinkel (default: 180°)
R Senkdurchmesser
U Senktiefe
E Senkwinkel
I Gewindedurchmesser
J Gewindetiefe
K Gewindeanschnitt (Auslauflänge)
F Gewindesteigung
V Links- oder Rechtsgewinde (default: 0)
„ V=0: Rechtsgewinde
„ V=1: Linksgewinde
A Winkel, entspricht der Lage der Bohrung (default: 0)
„ A=0°: Stirnseite
„ A=180°: Rückseite
O Zentrierdurchmesser
„ Programmieren Sie G49 im Abschnitt FERTIGTEIL, nicht
in STIRN oder RUECKSEITE.
„ Bearbeiten Sie die G49-Bohrung mit G71..G74.
