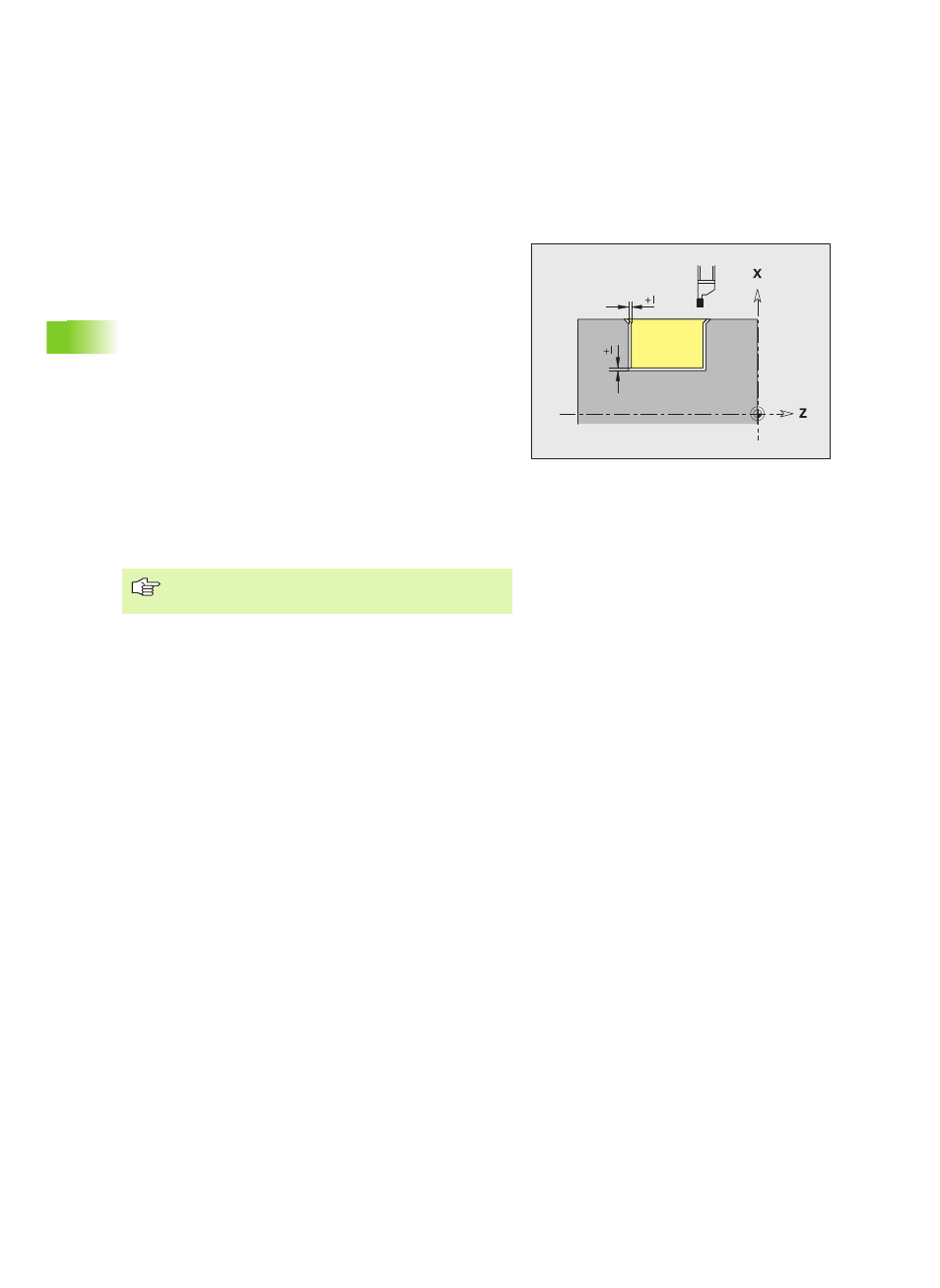

Einstichzyklus G866
G866 erstellt einen mit G22-Geo definierten Einstich. Der CNC PILOT
erkennt anhand der Werkzeugdefinition, ob eine Außen- oder
Innenbearbeitung bzw. ein radialer oder axialer Einstich vorliegt.
Parameter
NS
Satznummer (Referenz auf G22-Geo)
I
Aufmaß beim Vorstechen (default: 0)
I=0: Einstich wird in einem Arbeitsgang erstellt
I>0: im ersten Arbeitsgang wird vorgestochen, im zweiten
geschlichtet
E
Verweilzeit (default: Zeit einer Spindelumdrehung)
bei I=0: bei jedem Einstich
bei I>0: nur beim Schlichten
Berechnung der Schnittaufteilung:
Maximaler Versatz = SBF * Schneidenbreite
(SBF: siehe Bearbeitungs-Parameter 6)
Die Schneidenradiuskorrektur wird durchgeführt.
Ein Aufmaß wird nicht verrechnet.
Zyklusablauf
1
Errechnet die Schnittaufteilung.
2
Stellt vom Startpunkt aus für den ersten Schnitt zu.
Radialeinstich: erst Z-, dann X-Richtung
Axialeinstich: erst X-, dann Z-Richtung
3
Sticht ein (wie unter „I“ angegeben).
4
Fährt im Eilgang zurück und stellt für den nächsten Schnitt zu.
5
Bei I=0: verweilt die Zeit „E“
6
Wiederholt 3...4, bis der Einstich bearbeitet ist.
7
Bei I>0: schlichtet die Kontur
