Gravieren Mantelfläche G802

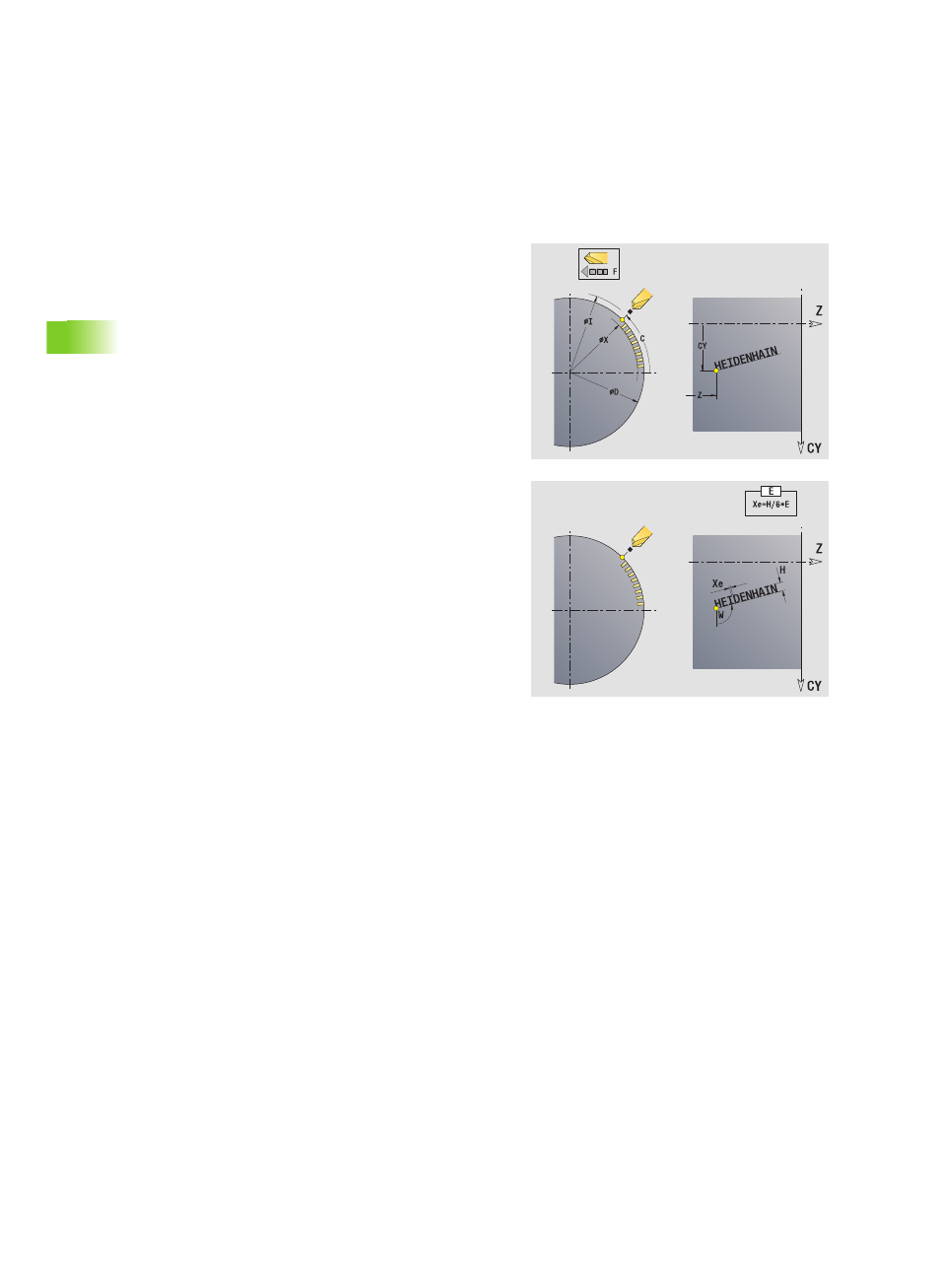

G802 graviert Zeichenfolgen in linearer Anordnung auf die
Mantelfläche. Den zu gravierenden Text geben Sie als Zeichenfolge in
das Feld „ID“ ein.
Umlaute und Sonderzeichen, die Sie im DIN Editor nicht eingeben
können, definieren Sie Zeichen für Zeichen in „NS“. Ist in „ID“ ein
Text und in „NS“ ein Zeichen definiert, werden zuerst der Text und
dann das Zeichen graviert.
G802 graviert ab der Startposition bzw. ab der aktuellen Position,
wenn Sie keine Startposition angeben.
Beispiel: Wird ein Schriftzug mit mehreren Aufrufen graviert, geben
Sie beim ersten Aufruf die Startposition vor. Die weiteren Aufrufe
programmieren Sie ohne Startposition.
Zeichentabelle: siehe “Zeichentabelle Gravieren” auf Seite 280
Zeichentabelle Gravieren
Der CNC PILOT kennt die in folgender Tabelle aufgelisteten Zeichen.
Geben Sie den Zeichencode „NS“ ein, wenn das zu gravierende
Zeichen nicht im DIN Editor dargestellt werden kann.
Parameter
ID Text. Zu gravierender Text ()
NS Zeichen-Nummer. ASCII-Code des zu gravierenden Zeichens
Z Startpunkt
C Startwinkel
CY Startwinkel als „Streckenmaß“ (Bezug: Mantelabwicklung
bei „Bezugsdurchmesser“)
X Fräsdurchmesser. X-Position, auf die zum Fräsen zugestellt
wird.
I Rückzugsdurchmesser. X-Position, auf die zum Positionieren
zurückgezogen wird.
H Schrifthöhe. Höhe der Zeichen in [mm]
W Lagewinkel des Schriftzugs. Beispiele:
„ 0°: von –CY nach +CY
„ 90°: von –Z nach +Z
E Abstandsfaktor (default: 1). Der Abstand zwischen den
Zeichen wird nach folgender Formel berechnet: H / 6 * E
D Bezugsdurchmesser zur Berechnung des Streckenmaßes CY
F Ab Software-Version 625 952-05:
Zustellvorschub-Faktor (Vorschub = aktueller Vorschub * F)
