3.6 Masc
hinenanz
eig
e

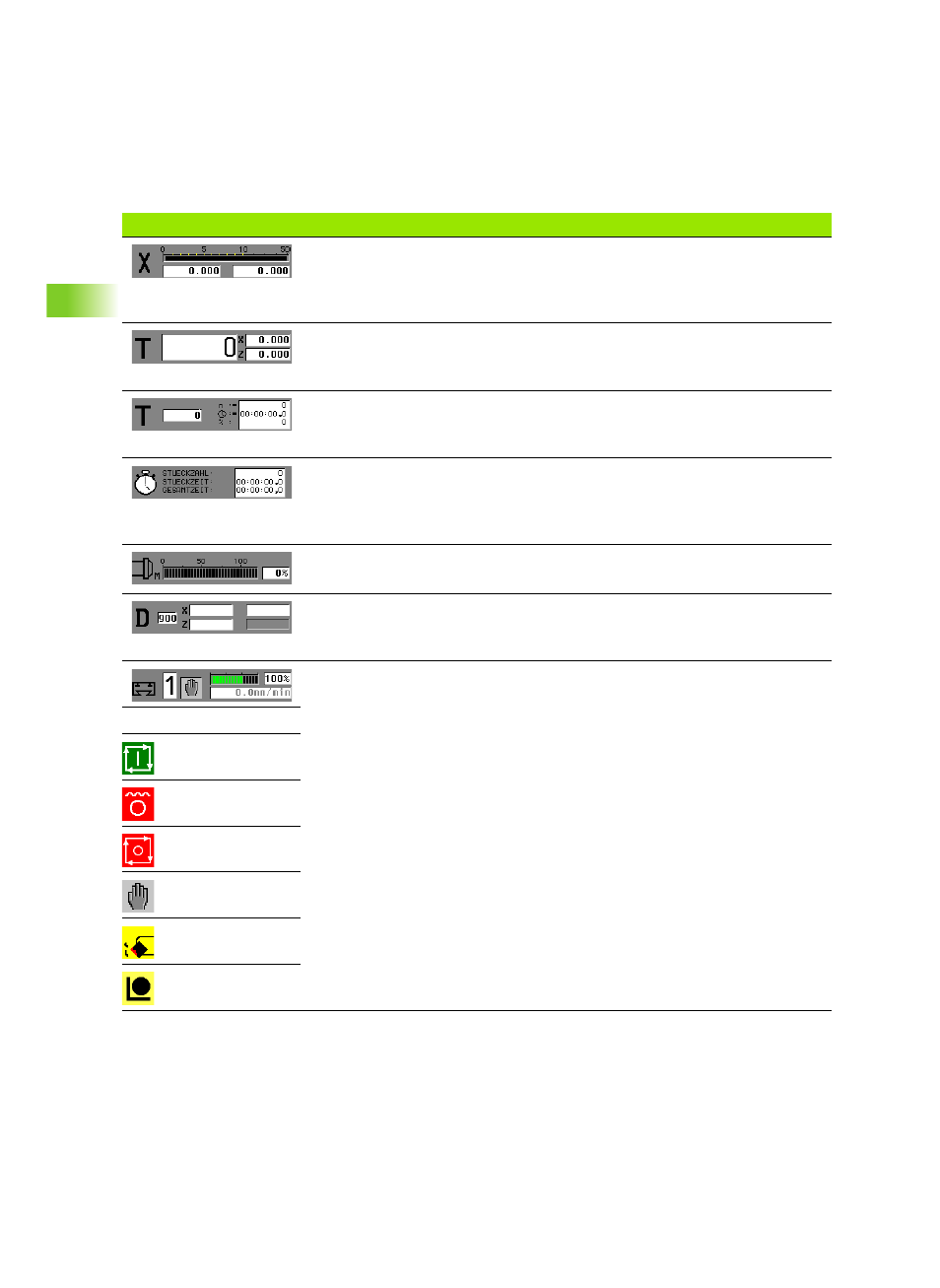

Restweganzeige (Restweg des laufenden Verfahrbefehls)
„ Balkengrafik: Restweg in „mm“
„ Feld links unten: Istposition
„ Feld rechts unten: Restweg
T-Anzeige ohne Standzeitüberwachung
„ T-Nummer aktives Werkzeug
„ Werkzeugkorrekturwerte
T-Anzeige mit Standzeitüberwachung
„ T-Nummer aktives Werkzeug
„ Standzeitangaben
Stückzahl-/Stückzeitinformationen
„ Zahl gefertigter Werkstücke dieses Loses
„ Fertigungszeit aktuelles Werkstück
„ Gesamte Fertigungszeit dieses Loses
Auslastungsanzeige
„ Auslastung der Spindelmotoren/Achsantriebe in Bezug zum Nenndrehmoment
D-Anzeige (additive Korrekturen)
„ Nummer der aktiven Korrektur
„ Korrekturwerte
Schlittenanzeige
„ Symbol weiß: keine „Freigabe“
„ Ziffer: angewählter Schlitten
„ weißer Hintergrund: kein „Konvertieren und Spiegeln“ aktiv (G30)
„ farbiger Hintergrund: „Konvertieren und Spiegeln“ aktiv (G30)
„ Zyklusstatus
„ Balkengrafik: Vorschubüberlagerung „in %“
„ Oberes Feld: Vorschubüberlagerung
„ Unteres Feld:
„ aktueller Vorschub
„ bei stehendem Schlitten: Sollvorschub (graue Schrift)
„ Schlittennummer blau hinterlegt: Rückseitenbearbeitung aktiv
Zyklusstatus:
Zyklus-Ein
Vorschub-Stopp
Zyklus-Aus
Handsteuern
Inspektionszyklus
Einrichtebetrieb
Anzeigeelemente
