HEIDENHAIN CNC Pilot 4290 V7.1 - Handbuch (Seite 413)

HEIDENHAIN CNC PILOT 4290 413
6.6 F
o
rm
element
e

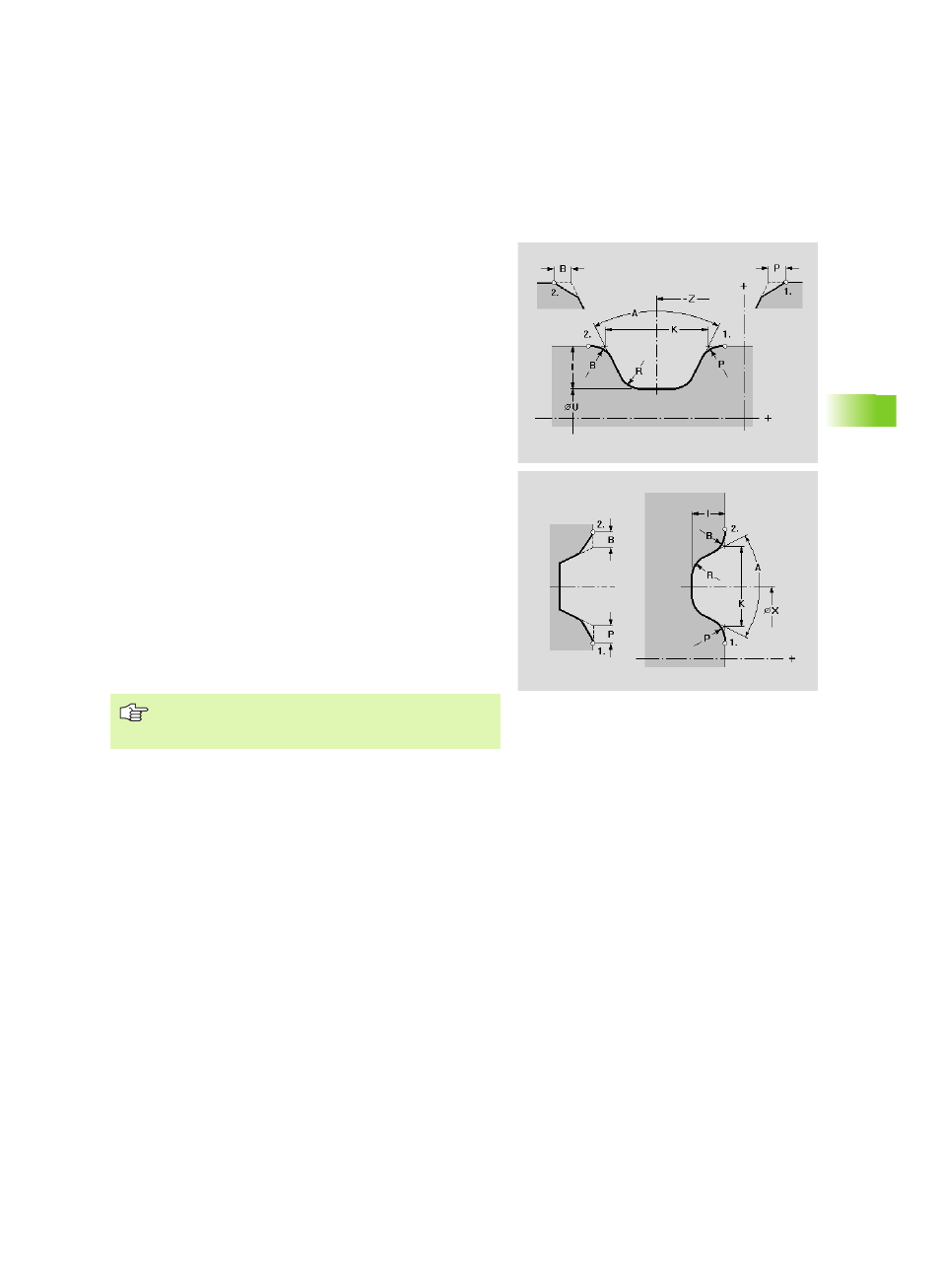

Einstich allgemein
Das Formelement definiert einen axialen oder radialen Einstich auf
einem linearen Bezugselement. Der Einstich wird dem selektierten
Bezugselement zugeordnet.
Parameter
X Bezugspunkt
Z Bezugspunkt
K Einstichbreite ohne Fase/Verrundung
I Einstichtiefe
U Durchmesser Einstichgrund (nur bei axialem Einstich)
A Einstichwinkel, Winkel zwischen Einstichflanken
(0° <= A < 180°)
1. Ecke:
„ Nein: keine Fase/Rundung
„ Fasen: Fase
„ Runden: Rundung
P Breite der Fase oder Radius der Rundung (1. Ecke)
2. Ecke:
„ Nein: keine Fase/Rundung
„ Fasen: Fase
„ Runden: Rundung
B Breite der Fase oder Radius der Rundung (2. Ecke)
R Radius am Boden (Innenradius in beiden Ecken des Einstichs)
Der CNC PILOT bezieht die Einstichtiefe auf das
Bezugselement. Der Einstichgrund verläuft parallel zum
Bezugselement.
