Achsbezeichnungen und Koordinatensystem

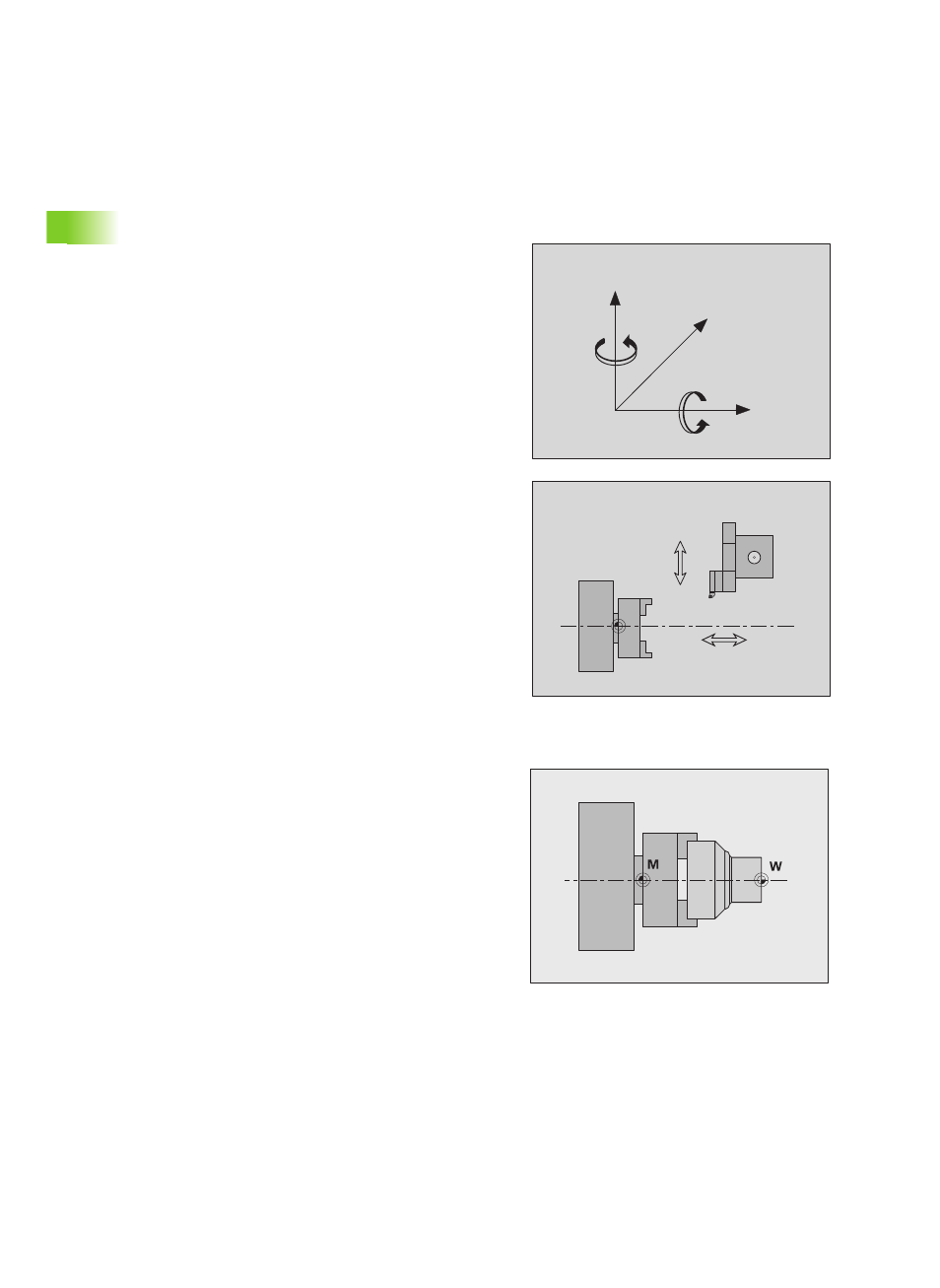

Koordinatensystem
Die Bedeutung der Koordinaten X, Y, Z, B, C sind in der DIN 66 217
festgelegt.
Die Koordinatenangaben der Hauptachsen X, Y und Z beziehen sich
auf den Werkstück-Nullpunkt. Die Winkelangaben für die Rundachsen
B und C beziehen sich auf den Nullpunkt der jeweiligen Rundachse.
Auf Drehmaschinen werden C-Achs-Bewegungen durch Drehen des
Werkstücks und B-Achs-Bewegungen durch Schwenken des
Werkzeugs (Schwenkkopf) realisiert.
Achsbezeichnungen
Der Querschlitten wird als X-Achse und der Bettschlitten als Z-Achse
bezeichnet.
Alle angezeigten und eingegebenen X-Werte werden als
Durchmesser betrachtet. In TURN PLUS stellen Sie ein, ob die X-
Werte als Durchmesser- oder als Radiuswerte gelten.
Drehmaschinen mit Y-Achse: Die Y-Achse steht senkrecht zur X- und
Z-Achse (kartesisches System).
Für Verfahrbewegungen gilt:
„ Bewegungen in + Richtung gehen vom Werkstück weg
„ Bewegungen in – Richtung gehen zum Werkstück hin
Maschinenbezugspunkte
Maschinen-Nullpunkt
Der Schnittpunkt der X- und Z-Achse wird Maschinen-Nullpunkt
genannt. In einer Drehmaschine ist das in der Regel der Schnittpunkt
der Spindelachse und der Spindelfläche. Der Kennbuchstabe ist „M“.
Werkstück-Nullpunkt
Für die Bearbeitung eines Werkstücks ist es einfacher, den
Bezugspunkt so auf das Werkstück zu legen, wie die
Werkstückzeichnung vermaßt ist. Dieser Punkt wird „Werkstück-
Nullpunkt“ genannt. Der Kennbuchstabe ist „W“.
+Y
+X
+Z
+C
+B
M
Z– Z+
Y+
X–
X+
