HEIDENHAIN CNC PILOT 4290 291
4.28 Zuor
dnung, S
y
nc
hr
onisation, W
e
rk
stüc
küber
g
abe
Abstechkontrolle mittels
Schleppfehlerüberwachung G917
G917 „überwacht“ den Verfahrweg. Die Kontrolle dient der
Vermeidung von Kollisionen bei nicht vollständig ausgeführten
Abstechvorgängen.
Anwendung

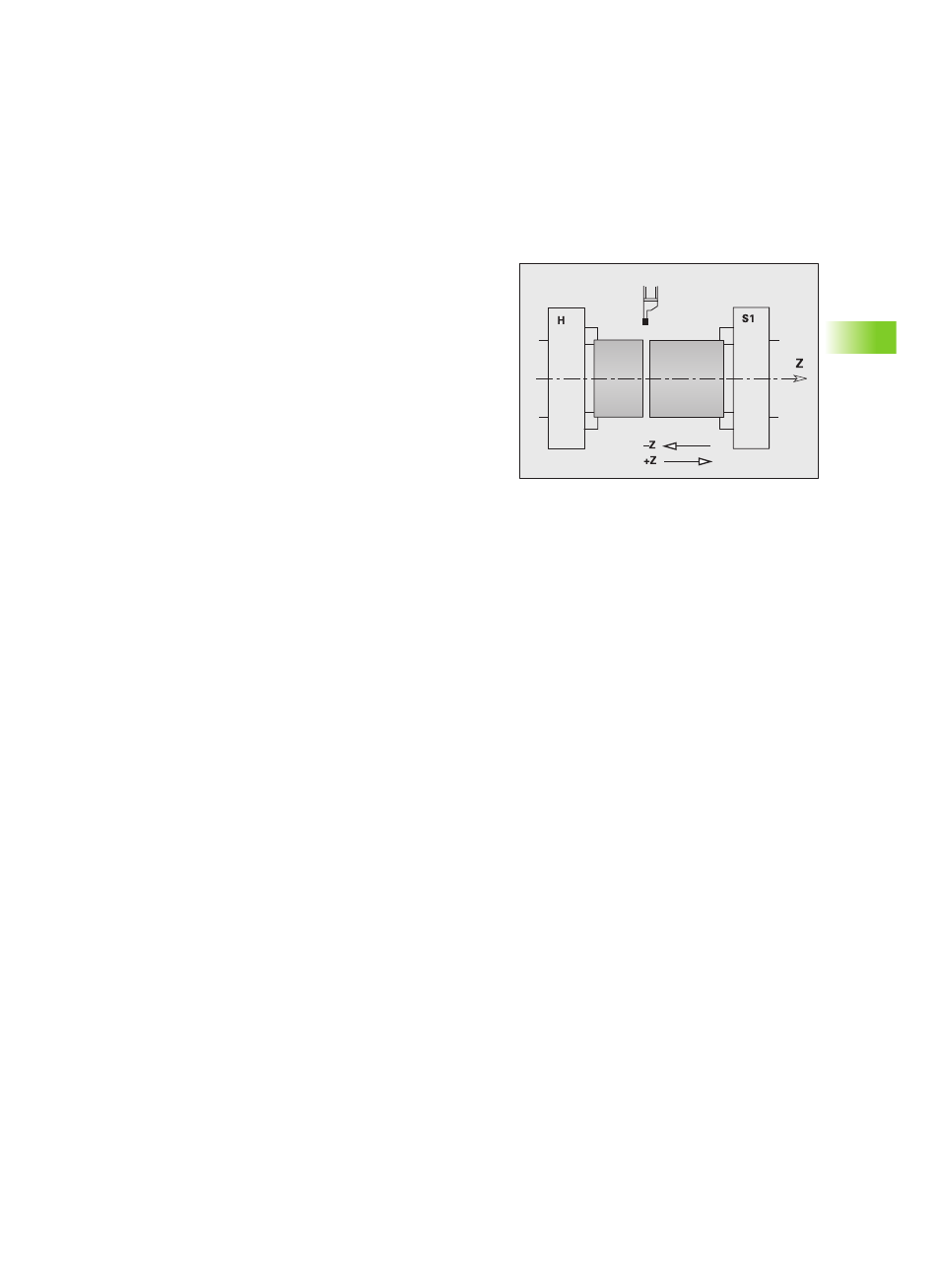

„ Abstechkontrolle: Sie fahren das abgestochene Werkstück in
Richtung „+Z“. Wenn ein Schleppfehler auftritt, gilt das Werkstück
als nicht abgestochen.
„ Prüfung „butzenfreies Abstechen“: Sie fahren das abgestochene
Werkstück in Richtung „–Z“. Wenn ein Schleppfehler auftritt, gilt
das Werkstück als nicht korrekt abgestochen.
In MP 1115, 1165, .. legen Sie fest:
„ Schleppfehlergrenze
„ Vorschub des „überwachten Verfahrwegs“
Ablauf der Abstechkontrolle:
1 Werkstück abstechen
2 Mit G917 die „Überwachung des Verfahrwegs“ einschalten
3 Mit G1 das abgestochene Werkstück verfahren
4 Der CNC PILOT prüft den „Schleppfehler“ und schreibt das
Ergebnis in die Variable V300
5 Variable V300 auswerten
Erfahrungswerte
G917 liefert unter folgenden Voraussetzugen zufriedenstellende
Ergebnisse:
„ bei rauen Spannbacken bis zu 3000 Umdrehungen pro Minute
„ bei glatten Spannbacken bis zu 2000 Umdrehungen pro Minute
„ Spanndruck > 10 bar
