HEIDENHAIN CNC PILOT 4290 551
6.16 K
ontr
o
llgr
a
fik

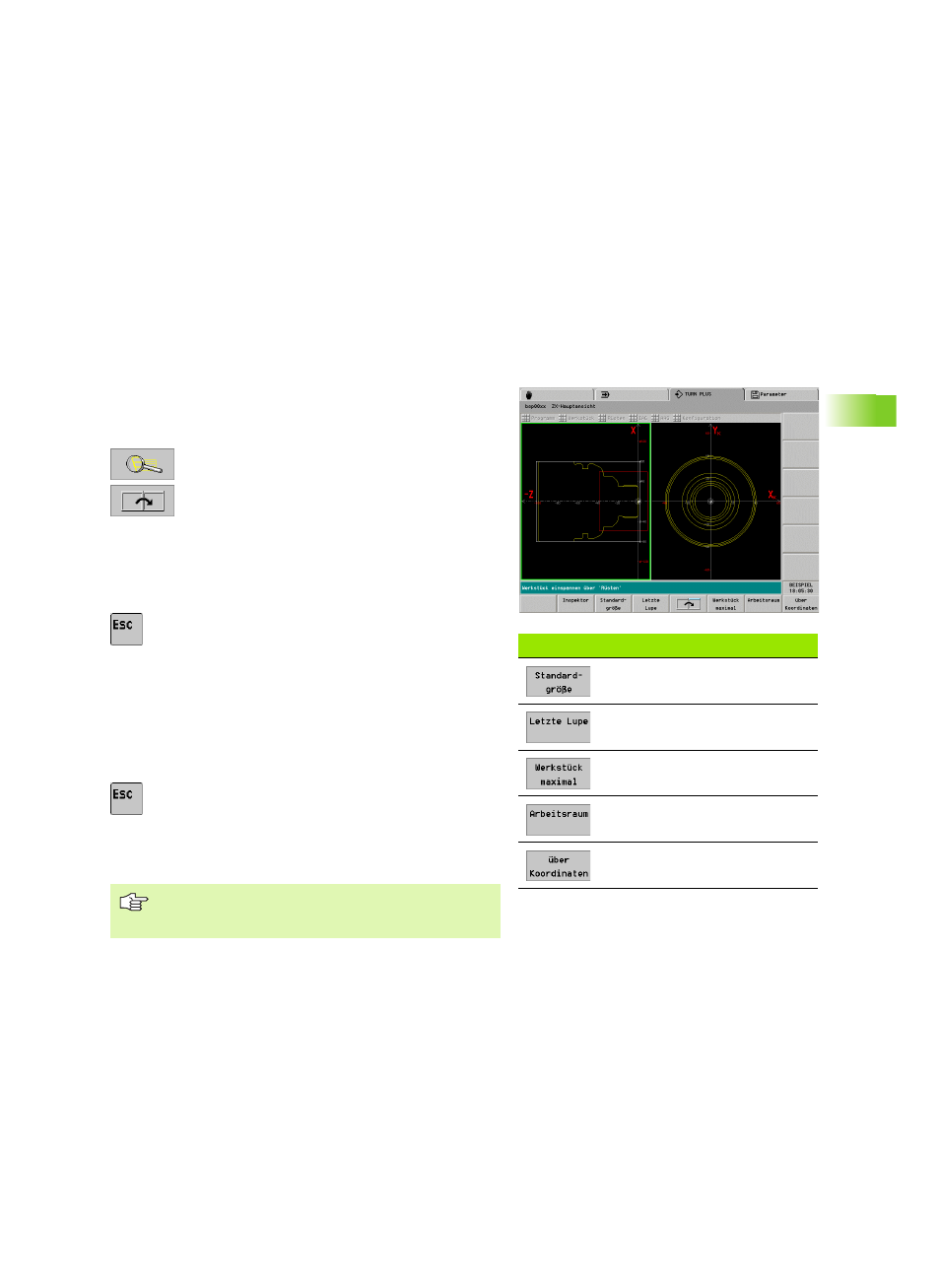

6.16 Kontrollgrafik
Bei der Kontureingabe zeichnet TURN PLUS die „darstellbaren“
Konturelemente.
Die IAG und AAG zeigen die Fertigteilkontur permanent an und stellen
Zerspanungsvorgänge grafisch dar. Die Rohteilkontur wird bei der
Zerspanung nachgeführt.
Bildausschnitt anpassen (Lupe)
Mit der „Lupe“ wählen Sie einen Bildausschnitt aus und vergrößern
ihn.
Lupen-Einstellung per Tastatur:
U „Lupe“ aktivieren. Ein „rotes Rechteck“
kennzeichnet den neuen Bildausschnitt.
Bei mehreren Simulationsfenstern:
U Fenster einstellen
U Bildausschnitt einstellen:
„ Vergrößern: „Seite vor“
„ Verkleinern: „Seite zurück“
„ Verschieben: Cursortasten
U Lupe verlassen. Der neue Bildausschnitt wird
dargestellt.
Lupen-Einstellung per Touchpad:
U Cursor auf einer Ecke des Bildausschnitts
positionieren.
U Bei gedrückter linker Maustaste Cursor auf die
gegenüberliegende Ecke des Bildausschnitts ziehen.
U Rechte Maustaste: zurück zur Standardgröße
U Lupe verlassen. Der neue Bildausschnitt wird
dargestellt.
Standard-Einstellungen nehmen Sie per Softkey vor (siehe Tabelle). In
der Einstellung „über Koordinaten“ definieren Sie die Ausdehnung
des Simulationsfensters und Position des Werkstück-Nullpunkts.
Softkeys für Standard-Einstellungen
Letzte Einstellung „Werkstück
maximal“ oder „Arbeitsraum“
Hebt die letzte Vergrößerung auf
Werkstück in der größtmöglich
darstellen
Arbeitsraum, inclusive Werkzeug-
Wechselpunkt darstellen
Simulationsfenster einstellen
Stellen Sie nach einer starken Vergrößerung „Werkstück
maximal“ oder „Arbeitsraum“ ein, um dann einen neuen
Bildausschnitt zu wählen.
