3.6 Masc
hinenanz
eig
e

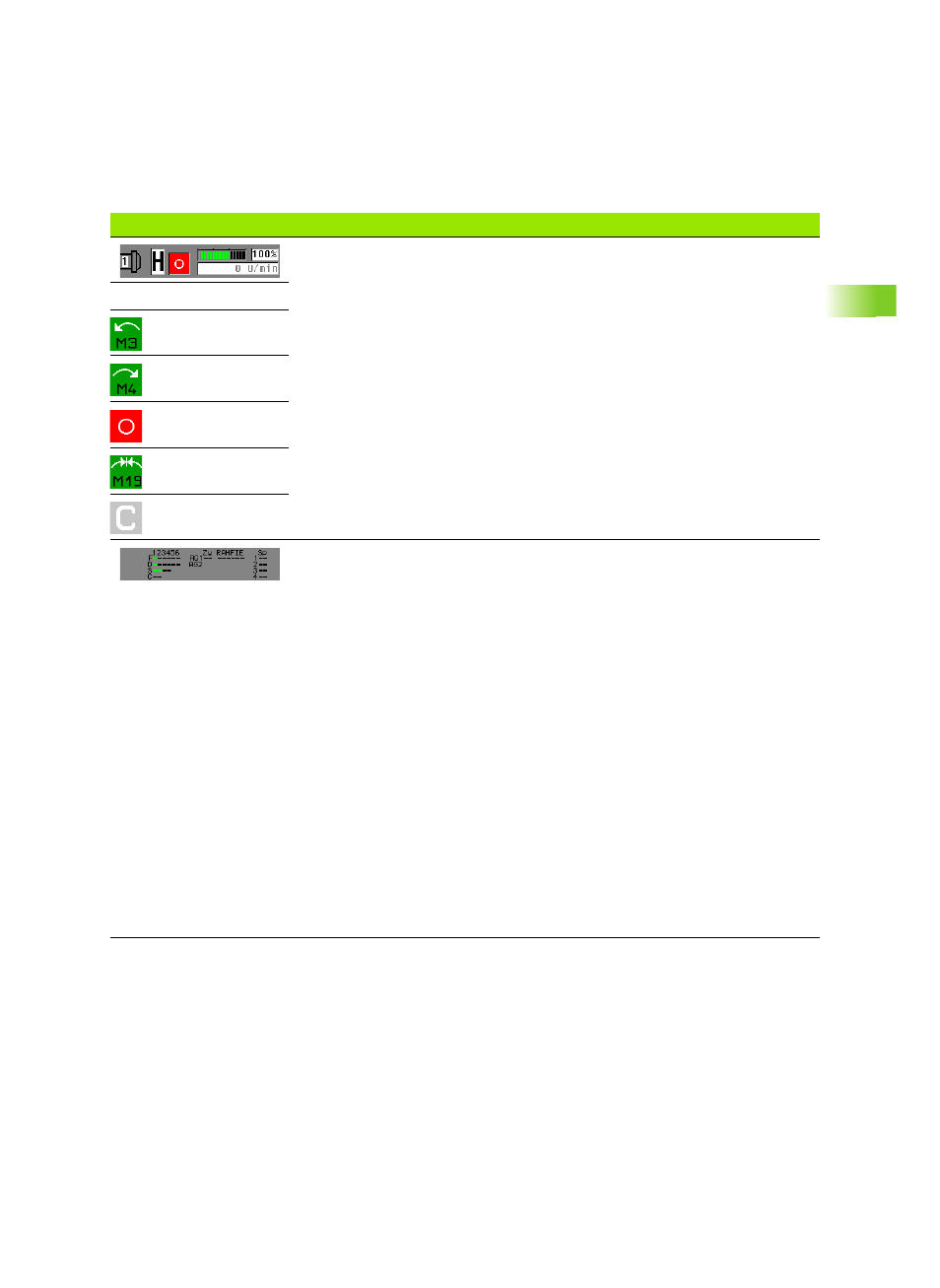

Spindelanzeige
„ Symbol weiß: keine „Freigabe“
„ Ziffer im Spindelsymbol: Getriebestufe
„ „H“/Ziffer: angewählte Spindel
„ Spindelstatus
„ Balkengrafik: Drehzahlüberlagerung „in %“
„ Oberes Feld: Drehzahlüberlagerung
„ Unteres Feld:
„ aktuelle Drehzahl
„ bei stehender Spindel: Solldrehzahl (graue Schrift)
„ bei Lageregelung (M19): Spindelposition
Spindelstatus:
Spindeldrehrichtung
M3
Spindeldrehrichtung
M4
Spindel-Stopp
Spindel in
Lageregelung (M19)
C-Achse ist
„aktiviert“
Freigabenübersicht
Zeigt die Freigaben der maximal 6 NC-Kanäle, 4 Spindeln, 2 C-Achsen an. Freigaben sind
(grün) markiert.
„ Anzeigegruppe links: „Freigaben“
„ F: Vorschub
„ D: Daten
„ S: Spindel
„ C: C-Achse
„ 1..6: Nummer des Schlitten/ der Spindel, der C-Achse
„ Anzeigegruppe Mitte: „Status“
„ Zy – linke Anzeige: Zyklus Ein/Aus
„ Zy – rechte Anzeige: Vorschub-Stopp;
„ R=Referenzfahren
„ A: Automatikbetrieb
„ H: Handsteuern
„ F: Freifahren (nach Endschalter überfahren)
„ I: Inspektionsbetrieb
„ E: Einrichteschalter
„ Anzeigegruppe rechts: „Spindel“
„ Anzeige für „Drehrichtung links/rechts“
„ Beide aktiv: Spindelpositionierung (M19)
Anzeigeelemente
