4.12 Werkzeug positionieren
Eilgang G0

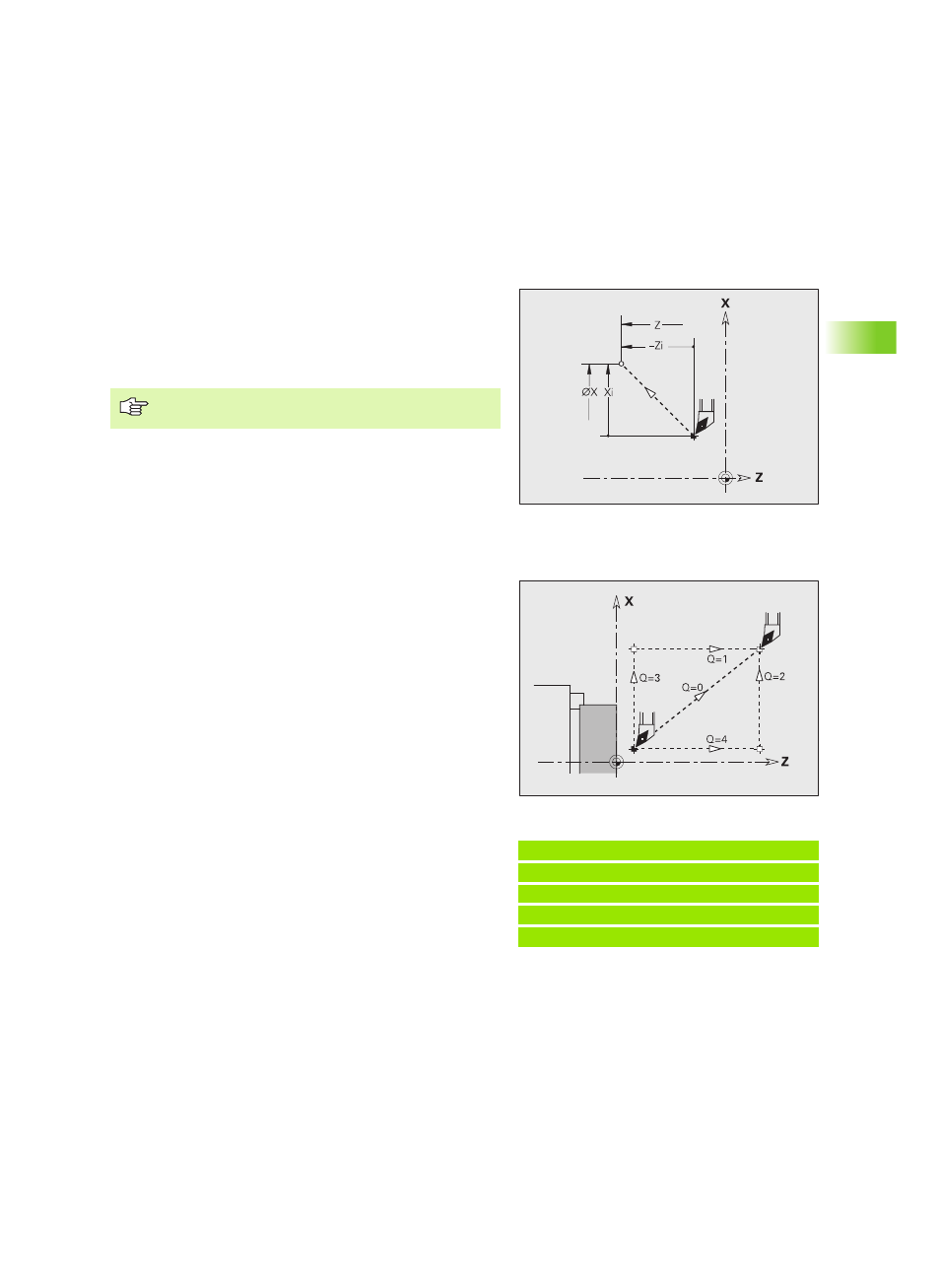

G0 verfährt im Eilgang auf kürzestem Weg zum „Zielpunkt".
Werkzeug-Wechselpunkt G14
G14 verfährt im Eilgang zum Werkzeug-Wechselpunkt. Die
Koordinaten des Wechselpunktes legen Sie im Einrichtebetrieb fest.
Parameter
X Zielpunkt (Durchmessermaß)
Z Zielpunkt
Programmierung X, Z: absolut, inkremental oder
selbsthaltend
Beispiel: G14
. . .
N1 G14 Q0 [Werkzeug-Wechselpunkt anfahren]
N2 T3 G95 F0.25 G96 S200 M3
N3 G0 X0 Z2
. . .
Parameter
Q Reihenfolge, bestimmt den Ablauf der Verfahrbewegungen
(default: 0)
„ Q=0: diagonaler Verfahrweg
„ Q=1: erst X-, dann Z-Richtung
„ Q=2: erst Z-, dann X-Richtung
„ Q=3: nur X-Richtung, Z bleibt unverändert
„ Q=4: nur Z-Richtung, X bleibt unverändert
