568
6.1
9

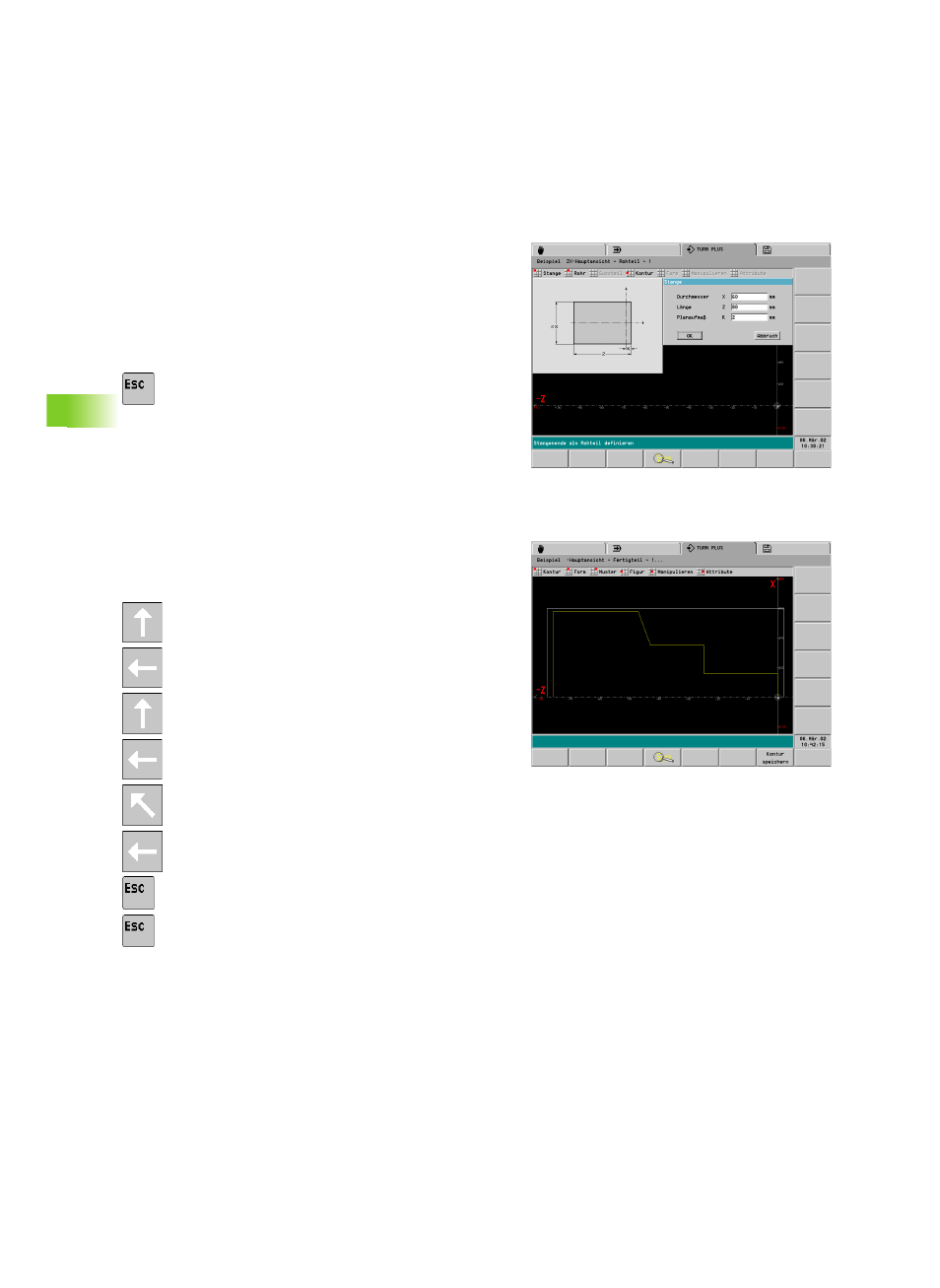

Beispiel
Rohteil definieren
U „Werkstück > Rohteil > Stange“ wählen. TURN PLUS öffnet die
Dialogbox „Stange“.
U Eingaben:
„ Durchmesser = 60 mm
„ Länge = 80 mm
„ Aufmaß = 2 mm
U TURN PLUS stellt das Rohteil dar.
U ESC-Taste drücken: zurück zum Hauptmenü
Grundkontur definieren
U „Werkstück > Fertigteil (> Kontur)“ wählen.
U Dialogbox „Punkt (Startpunkt der Kontur)“:
„ X = 0; Z = 0 eintragen
U X = 16 eintragen
U Z = –25 eintragen
U X = 35 eintragen
U Z = –43 eintragen
U X = 58; W = 70 eintragen
U Z = –76 eintragen
U ESC-Taste drücken: eine Menüstufe zurück.
U ESC-Taste drücken. TURN PLUS fragt: „Kontur
schließen?“
U „Ja“ betätigen. Die Grundkontur ist erstellt.
