94
3.5 A
u
to
matikbetr
ieb

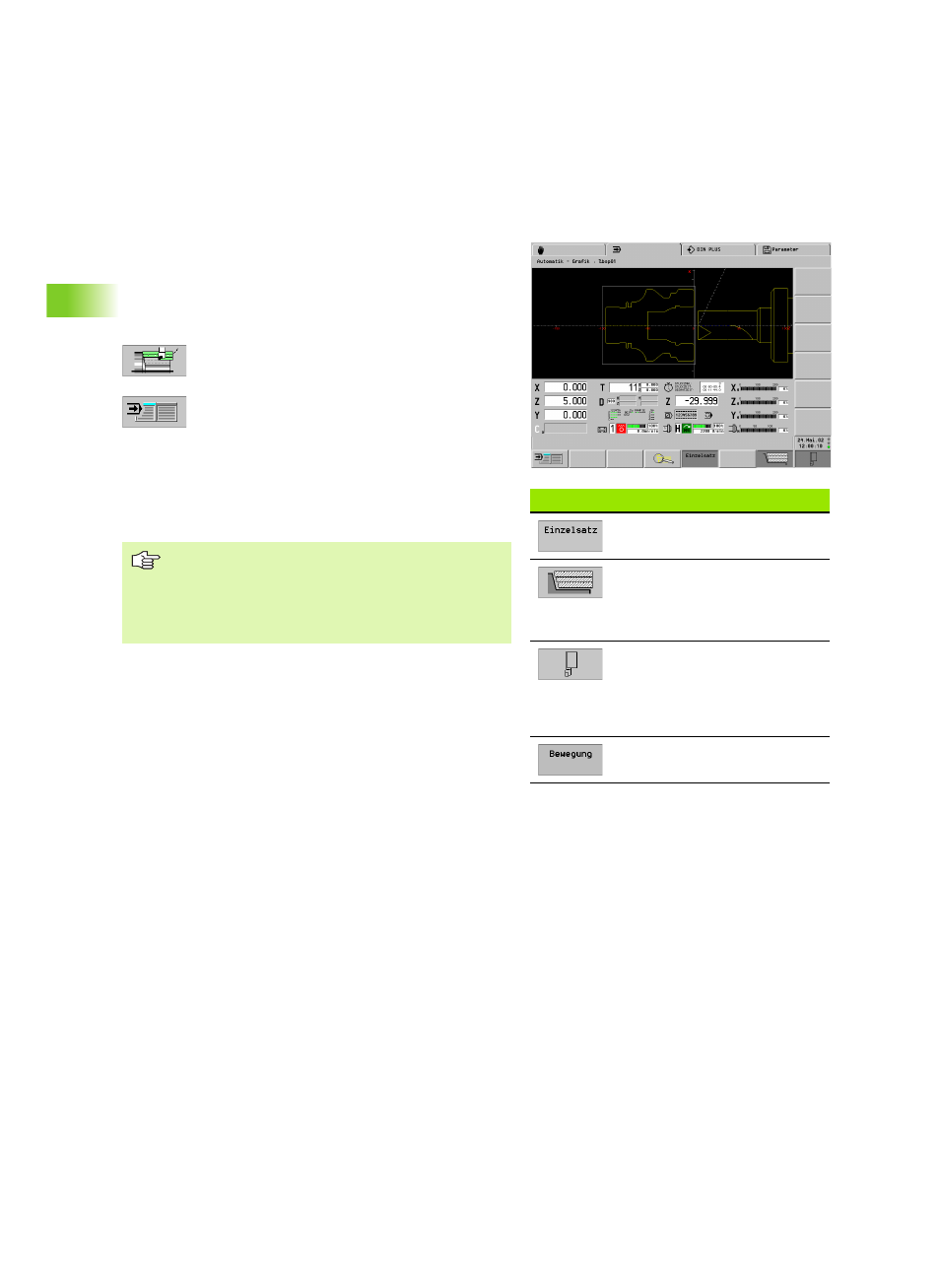

Grafische Anzeige
Die „Automatik-Grafik“ stellt programmierte Roh- und Fertigteile dar
und zeigt die Verfahrwege an. Damit kontrollieren Sie den
Fertigungsablauf an nicht einsehbaren Stellen, verschaffen sich einen
Überblick über den Fertigungszustand, etc.
Alle Bearbeitungen, auch Fräsbearbeitungen, werden im
„Drehfenster“ (XZ-Ansicht) dargestellt.
U Grafik aktivieren. War die Grafik bereits aktiv, wird die
Darstellung dem aktuellen Bearbeitungszustand
angepasst.
U Zurück zur Satzanzeige
Mit den in der Tabelle aufgeführten Softkeys beeinflussen Sie die
Darstellung der Verfahrwege.
Der CNC PILOT zeichnet in der „Standard-Einstellung“ bei jeder
Satzweiterschaltung den kompletten Verfahrweg. Bei der Einstellung
„Bewegung“ erfolgt die Darstellung der Zerspanung synchron zum
Fertigungsablauf.
Softkeys „grafische Anzeige“
Einzelsatzbetrieb einstellen
Darstellung der Verfahrwege (siehe
“Wegdarstellung” auf Seite 367):
„ Linie, oder
„ Schneidspur
Werkzeugdarstellung (siehe
“Bildschirmaufteilung, Softkeys” auf
Seite 363):
„ Lichtpunkt, oder
„ Werkzeug
Zerspanung synchron zum
Fertigungsablauf darstellen
„ Ist kein Rohteil programmiert, wird das „Standard-
Rohteil“ (Steuerungs-Parameter 23) angenommen.
„ „Bewegung“ muss zu Beginn des NC-Programms
eingestellt sein. Bei Programmwiederholungen (M99)
startet „Bewegung“ beim nächsten
Programmdurchlauf.
