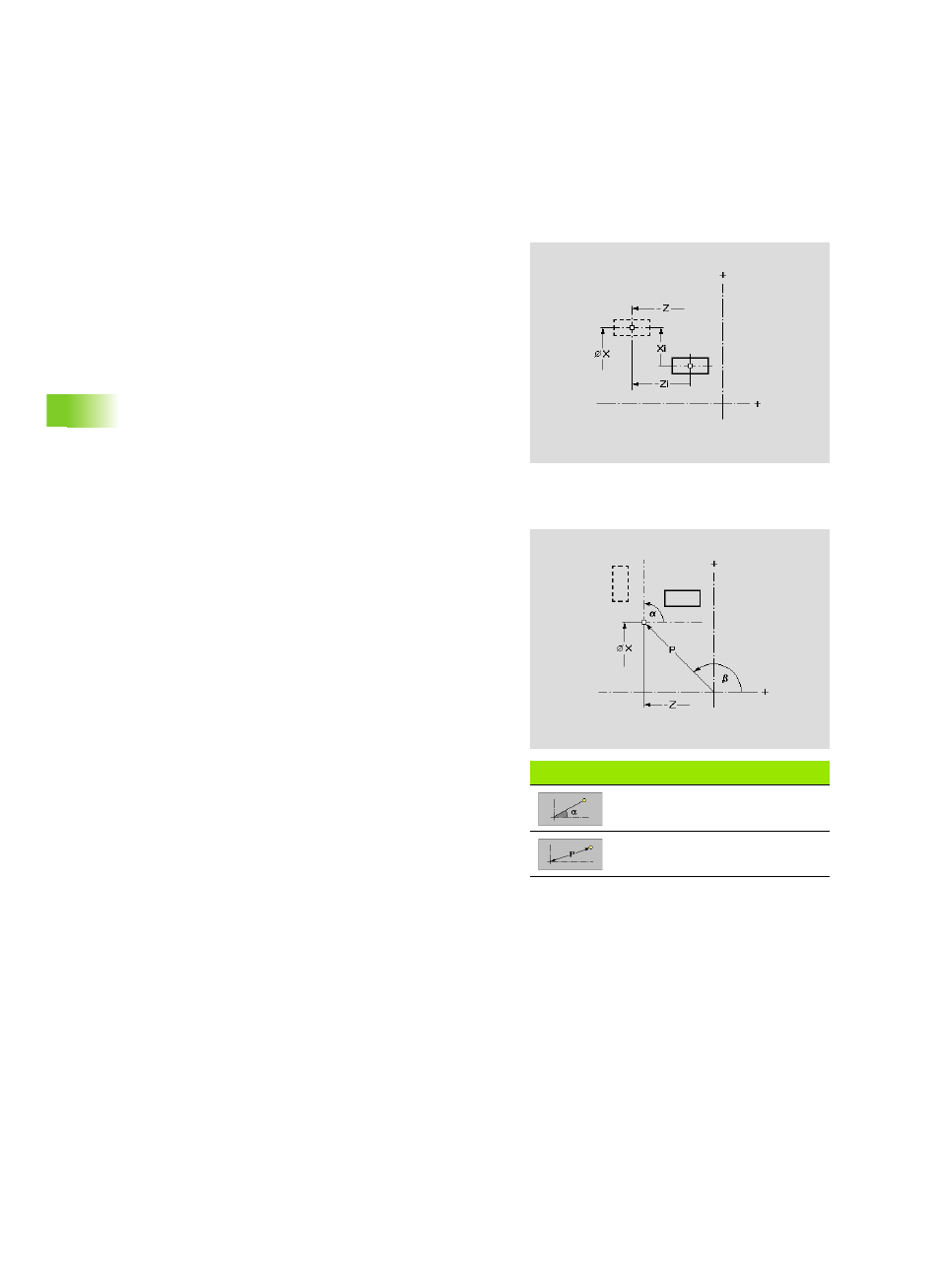

Transformationen – Verschieben
Diese Funktion verschiebt die Kontur inkremental oder auf die
angegebene Position (Bezugspunkt: Konturstartpunkt).
Transformationen – Drehen
Diese Funktion dreht die Kontur im Drehpunkt um den Drehwinkel.
Parameter
X
Zielpunkt
Z
Zielpunkt
Xi
Zielpunkt – inkremental
Zi
Zielpunkt – inkremental
Original (nur bei C-Achskonturen):
Kopieren: Originalkontur bleibt erhalten
Löschen: Originalkontur wird gelöscht
Softkeys
Polare Vermaßung des Drehpunkts:
Winkel a
Polare Vermaßung des Drehpunkts:
Radius
Parameter
X
Drehpunkt in kartesischen Koordinaten
Z
Drehpunkt in kartesischen Koordinaten
a
Drehpunkt in polaren Koordinaten
P
Drehpunkt in polaren Koordinaten
W
Drehwinkel
Original (nur bei C-Achskonturen):
Kopieren: Originalkontur bleibt erhalten
Löschen: Originalkontur wird gelöscht
