HEIDENHAIN CNC PILOT 4290 179
4.1
1
Mant
elfläc
henk
ont
ur
en

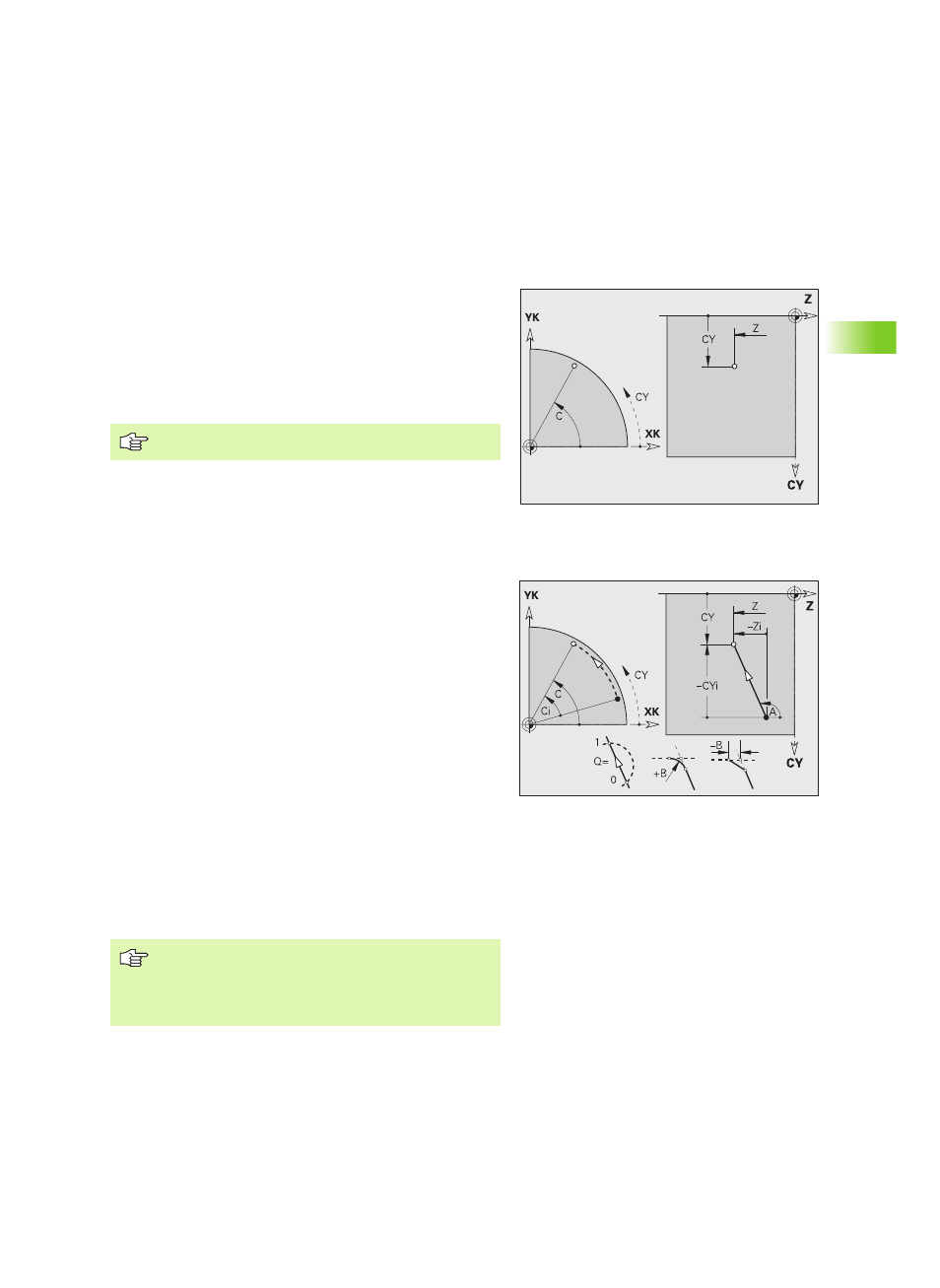

4.11 Mantelflächenkonturen
Startpunkt Mantelflächenkontur G110-Geo
G110 definiert den Anfangspunkt einer Mantelflächenkontur.
Strecke Mantelflächenkontur G111-Geo
G111 definiert eine Strecke in einer Mantelflächenkontur.
Parameter
Z Anfangspunkt
C Anfangspunkt (Anfangswinkel)
CY Anfangspunkt als „Streckenmaß"; Bezug: Mantelabwicklung
bei „Referenzdurchmesser"
Programmieren Sie entweder Z, C oder Z, CY.
Parameter
Z Endpunkt
C Endpunkt (Endwinkel)
CY Endpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
A Winkel zur Z-Achse
B Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
„ keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
Q Schnittpunkt. Endpunkt, wenn die Strecke eine Gerade
schneidet (default: 0):
„ Q=0: naher Schnittpunkt
„ Q=1: entfernter Schnittpunkt
Programmierung
„ Z, CY: absolut, inkremental, selbsthaltend oder „?“
„ C: absolut, inkremental oder selbsthaltend
„ Entweder Z – C oder Z – CY programmieren
