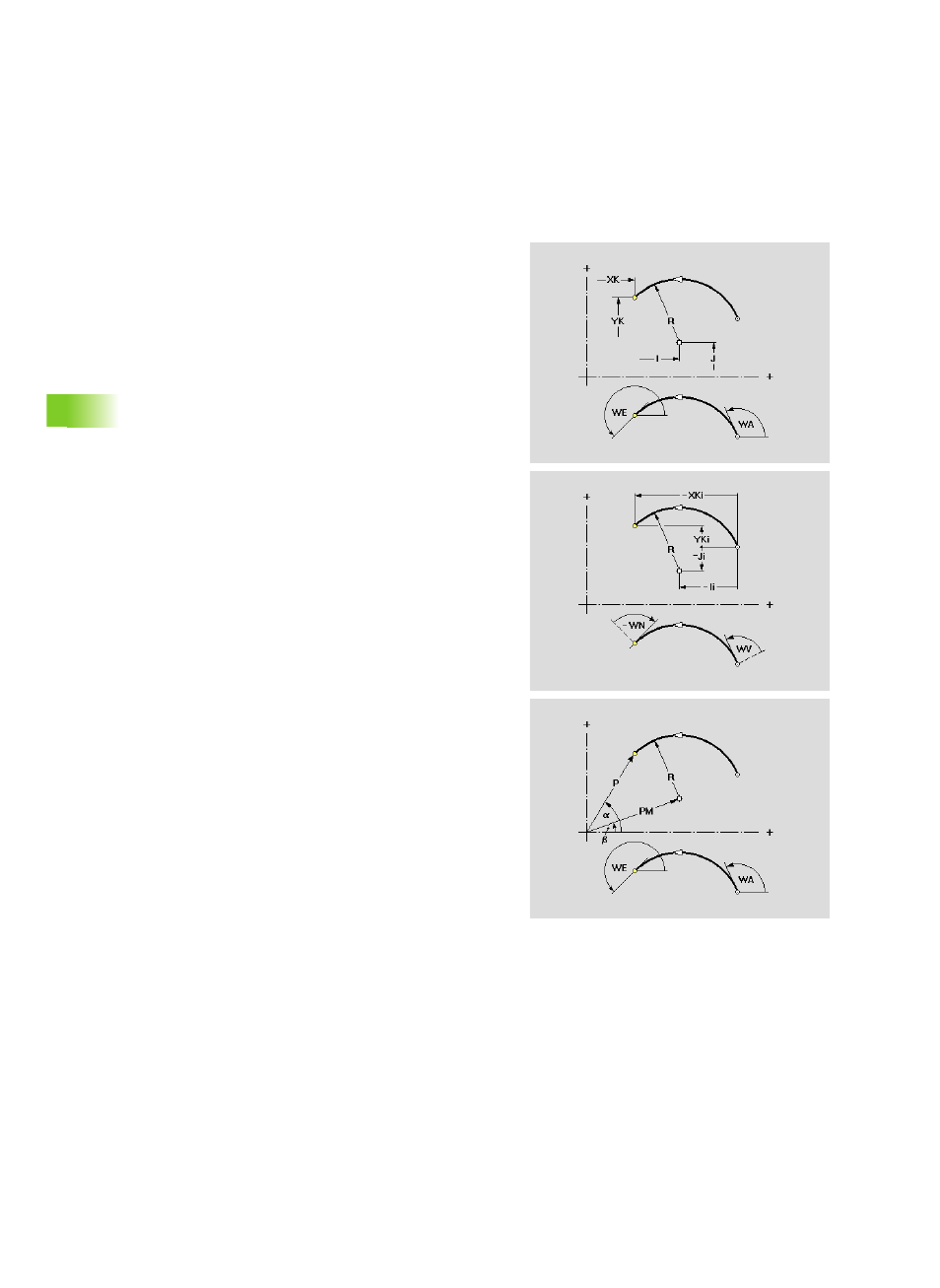

Stirn- oder Rückseite: Zirkularelement
Die Funktion definiert ein Zirkularelement auf der Stirn-/Rückseite.
Parameter
Endpunkt des Bogens
XK Endpunkt in kartesischen Koordinaten
YK Endpunkt in kartesischen Koordinaten
XKi Abstand Anfangs- bis Endpunkt
YKi Abstand Anfangs- bis Endpunkt
a Endpunkt in Polarkoordinaten (Bezug Winkel: positive XK-
Achse)
P Endpunkt in Polarkoordinaten
ai Endpunkt polar, inkremental (Bezug Winkel: zwischen
gedachter Linie im Anfangspunkt, parallel zur XK-Achse und
Linie Anfangspunkt – Endpunkt)
Pi Endpunkt polar, inkremental (Pi: liearer Abstand Anfangs- bis
Endpunkt)
Mittelpunkt des Bogens
I Mittelpunkt in kartesischen Koordinaten
J Mittelpunkt in kartesischen Koordinaten
Ii Abstand Anfangs- bis Mittelpunkt in XK-Richtung
Ji Abstand Anfangs- bis Mittelpunkt in YK-Richtung
b Mittelpunkt in Polarkoordinaten (Bezug Winkel: positive XK-
Achse)
PM Mittelpunkt in Polarkoordinaten
bi Mittelpunkt polar, inkremental (Bezug Winkel: Winkel
zwischen gedachter Linie im Anfangspunkt, parallel zur XK-
Achse und Linie Anfangspunkt – Mittelpunkt))
PMi Mittelpunkt polar, inkremental (linearer Abstand Anfangs- bis
Mittelpunkt)
