Muster zirkular Stirn-/Rückseite G402-Geo

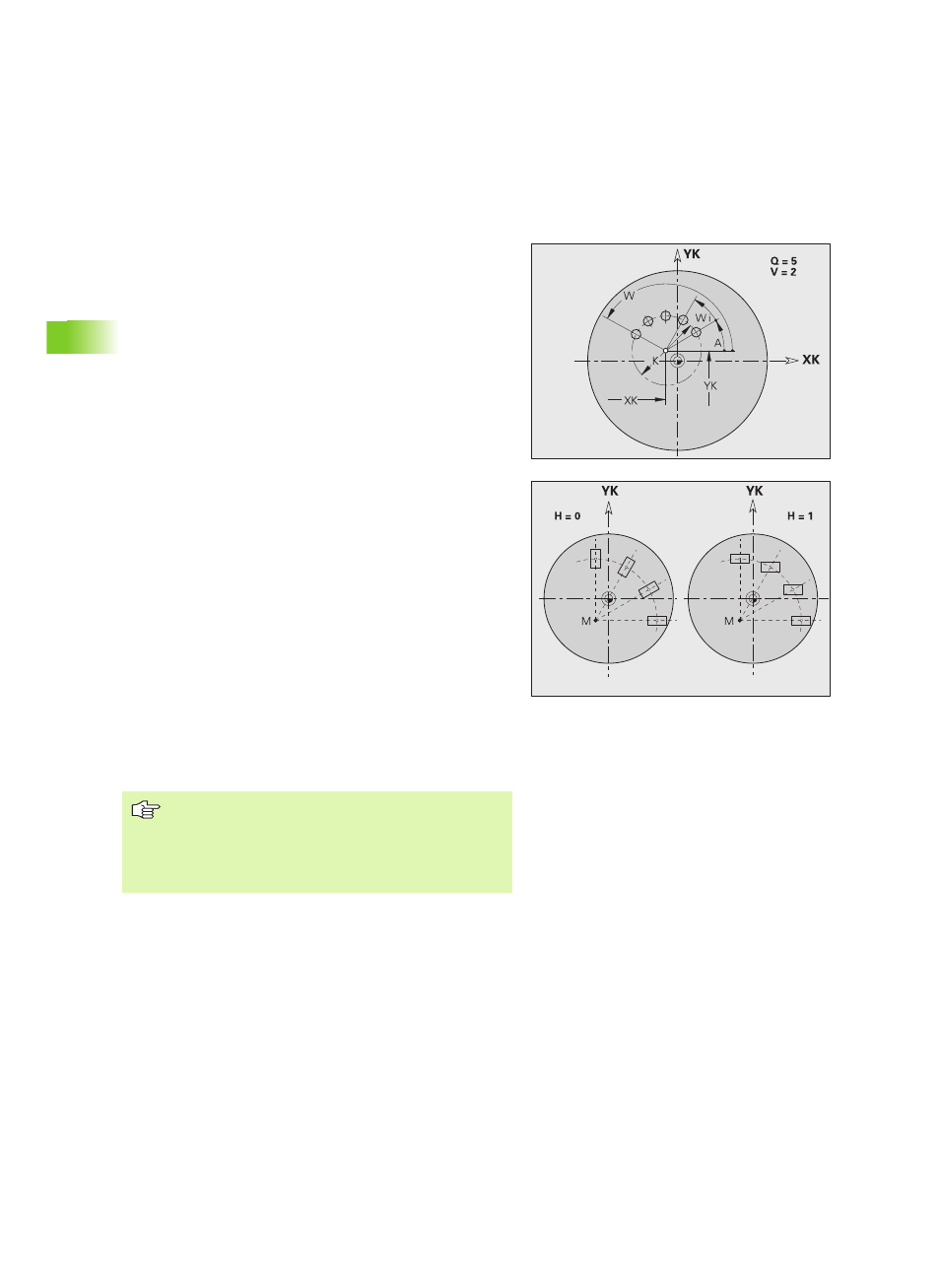

G402 definiert ein zirkulares Bohr- oder Figurmuster auf der Stirn- oder
Rückseite. G402 wirkt auf die im Folgesatz definierte Bohrung/Figur
(G300..305, G307).
Parameter
Q Anzahl der Figuren
K Musterdurchmesser
A Anfangswinkel – Position erste Figur; Bezug: XK-Achse;
(default: 0°)
W Endwinkel – Position letzte Figur; Bezug: XK-Achse;
(default: 360°)
Wi Winkel zwischen Figuren
V Richtung – Orientierung (default: 0)
„ V=0, ohne W: Vollkreisaufteilung
„ V=0, mit W: Aufteilung auf längerem Kreisbogen
„ V=0, mit Wi: Vorzeichen von Wi bestimmt die Richtung
(Wi<0: im Uhrzeigersinn)
„ V=1, mit W: im Uhrzeigersinn
„ V=1, mit Wi: im Uhrzeigersinn (Vorzeichen von Wi ist ohne
Bedeutung)
„ V=2, mit W: gegen den Uhrzeigersinn
„ V=2, mit Wi: gegen den Uhrzeigersinn (Vorzeichen von Wi
ist ohne Bedeutung)
XK Mittelpunkt in kartesischen Koordinaten
YK Mittelpunkt in kartesischen Koordinaten
H Lage der Figuren (default: 0)
„ H=0: Normallage, Figuren werden um den Kreismittelpunkt
gedreht (Rotation)
„ H=1: Originallage, Figurlage bezogen auf das
Koordinatensystem bleibt gleich (Translation)
„ Programmieren Sie die Bohrung/Figur im Folgesatz
ohne Mittelpunkt. Ausnahme zirkulare Nut: siehe
“Zirkulares Muster mit zirkularen Nuten” auf Seite 169.
„ Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die
Bohrung/Figur im Folgesatz auf, nicht die
Musterdefinition.
