6.8 C-A
c
hsk
ont
ur
en
Kernbohrung Stirn-/Rückseitenkontur
Senkung Stirn-/Rückseitenkontur
Gewindebohren Stirn-/Rückseitenkontur

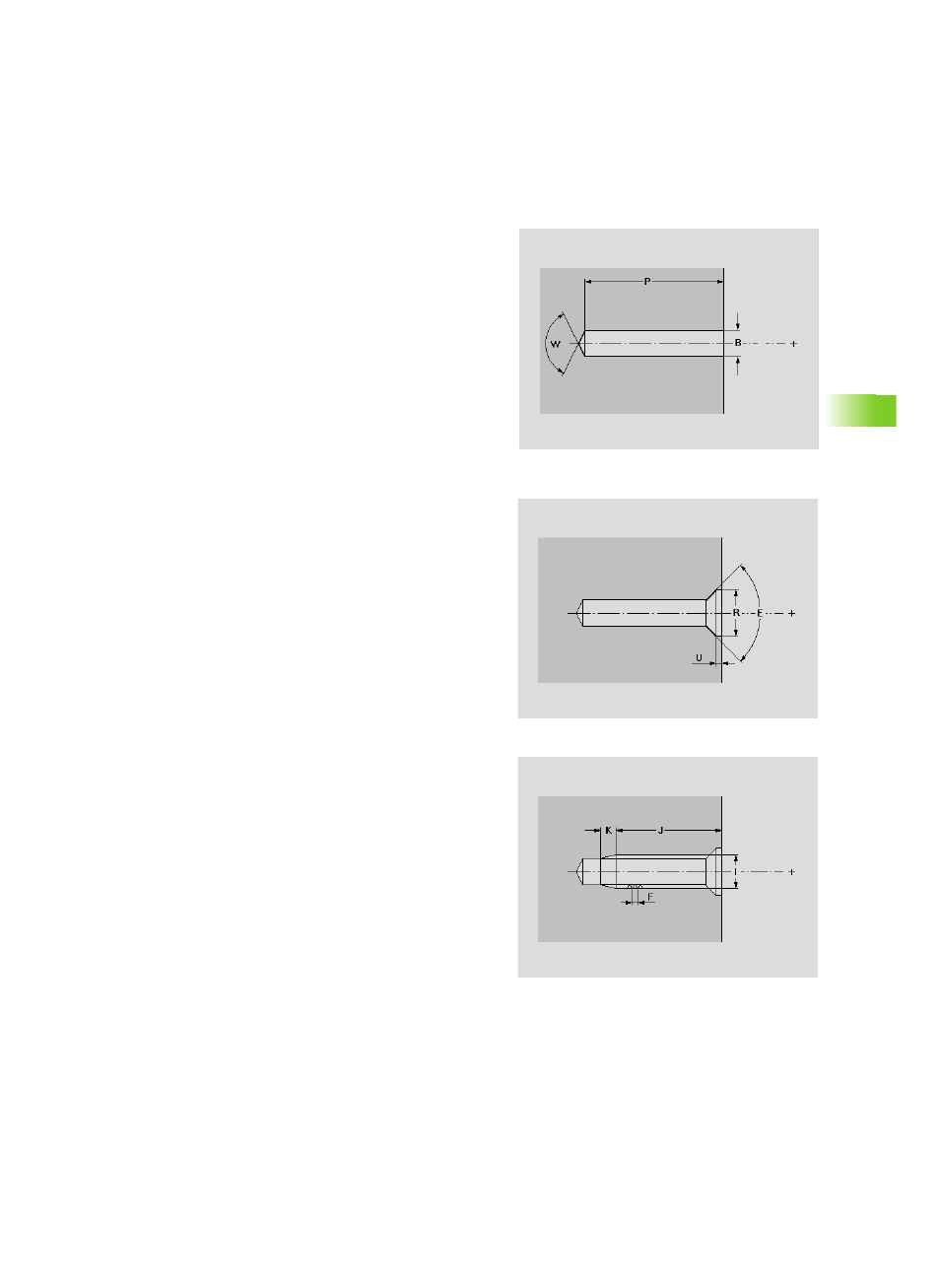

Parameter Kernbohrung
B Bohrdurchmesser
P Bohrtiefe (ohne Bohrspitze)
W Spitzenwinkel
„ W=0°: die AAG generiert bei dem Bohrzyklus eine
„Vorschubreduzierung (V=1)“
„ W>0°: Spitzenwinkel
Passung: H6...H13 oder „ohne Passung“ (siehe “Bohren” auf
Seite 561)
Parameter Senkung
R Senkdurchmesser
U Senktiefe
E Senkwinkel
Parameter Gewinde
I Nenn-Durchmesser
J Gewindetiefe
K Gewindeschnitt (Auslauflänge)
F Gewindesteigung
Gangart:
„ Rechtsgewinde
„ Linksgewinde
