HEIDENHAIN CNC PILOT 4290 173
4.1
0
Stir
n-/Rüc
kseit
e
nk
ont
ur
en

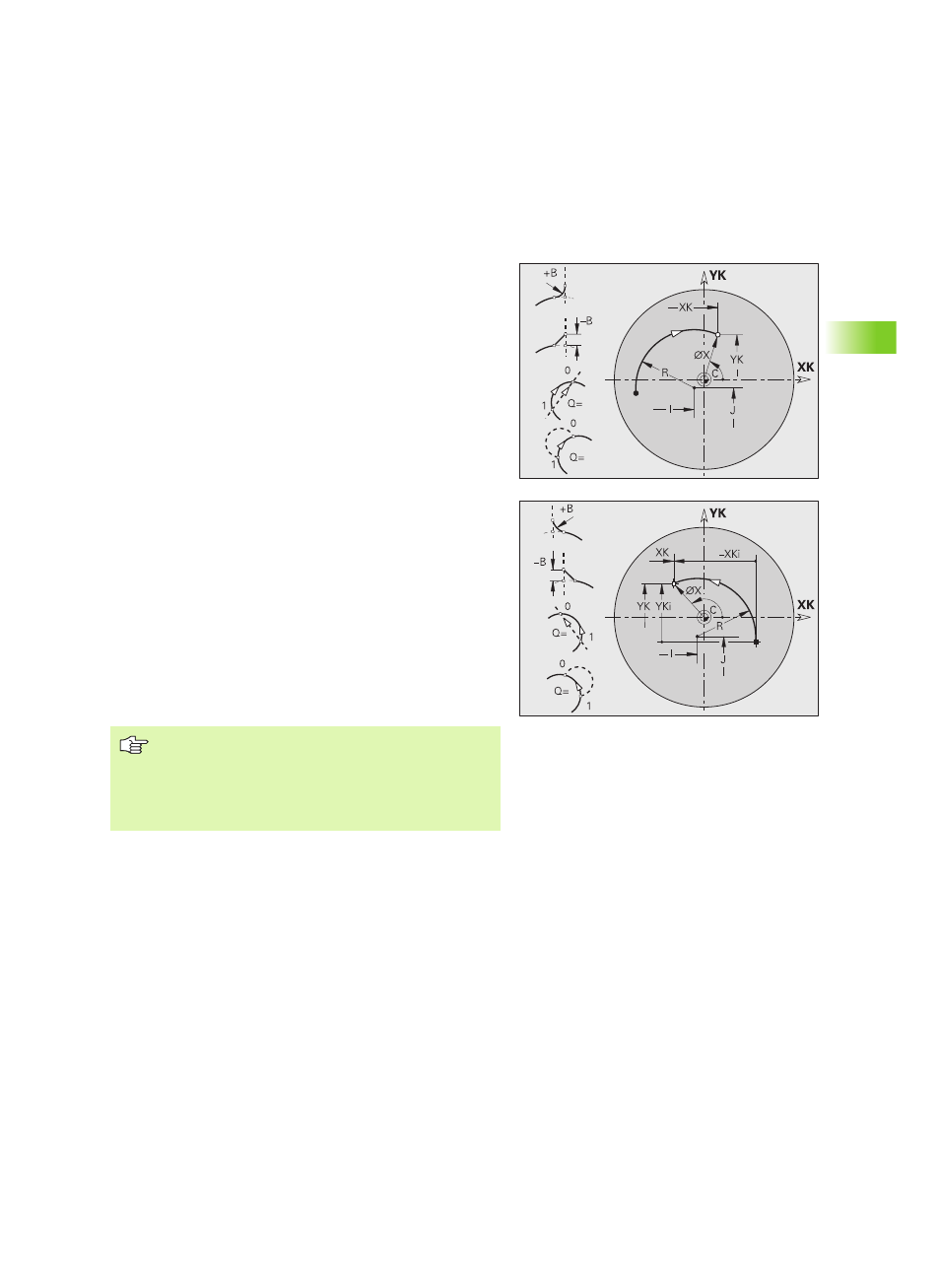

Kreisbogen Stirn-/Rückseitenkontur G102-/
G103-Geo
G102/G103 definiert einen Kreisbogen in einer Stirn- oder
Rückseitenkontur. Drehrichtung (siehe Hilfebild):
„ G102: im Uhrzeigersinn
„ G102: im Gegen-Uhrzeigersinn
Parameter
X Endpunkt in Polarkoordinaten (Durchmessermaß)
C Endpunkt in Polarkoordinaten (Winkelmaß)
XK Endpunkt in kartesischen Koordinaten
YK Endpunkt in kartesischen Koordinaten
R Radius
I Mittelpunkt in kartesischen Koordinaten
J Mittelpunkt in kartesischen Koordinaten
B Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
„ keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade
oder einen Kreisbogen schneidet (default: 0):
„ Q=0: naher Schnittpunkt
„ Q=1: entfernter Schnittpunkt
Programmierung
„ X, XK, YX: absolut, inkremental, selbsthaltend oder „?“
„ C: absolut, inkremental oder selbsthaltend
„ I, J: absolut oder inkremental
„ Endpunkt darf nicht der Startpunkt sein (kein Vollkreis).
