Komplettbearbeitung mit Gegenspindel
G30: Das Expertenprogramm schaltet die Spiegelung der Z-Achse und
die Konvertierung der Kreisbögen (G2, G3, ..) ein. Die Konvertierung
der Kreisbögen ist für die Drehbearbeitung und die C-Achsbearbeitung
erforderlich.
G121: Das Expertenprogramm verschiebt die Kontur und spiegelt das
Koordinatensystem (Z-Achse). Eine weitere Programmierung des
G121 ist in der Regel für die Bearbeitung der Rückseite
(2. Aufspannung) nicht erforderlich.

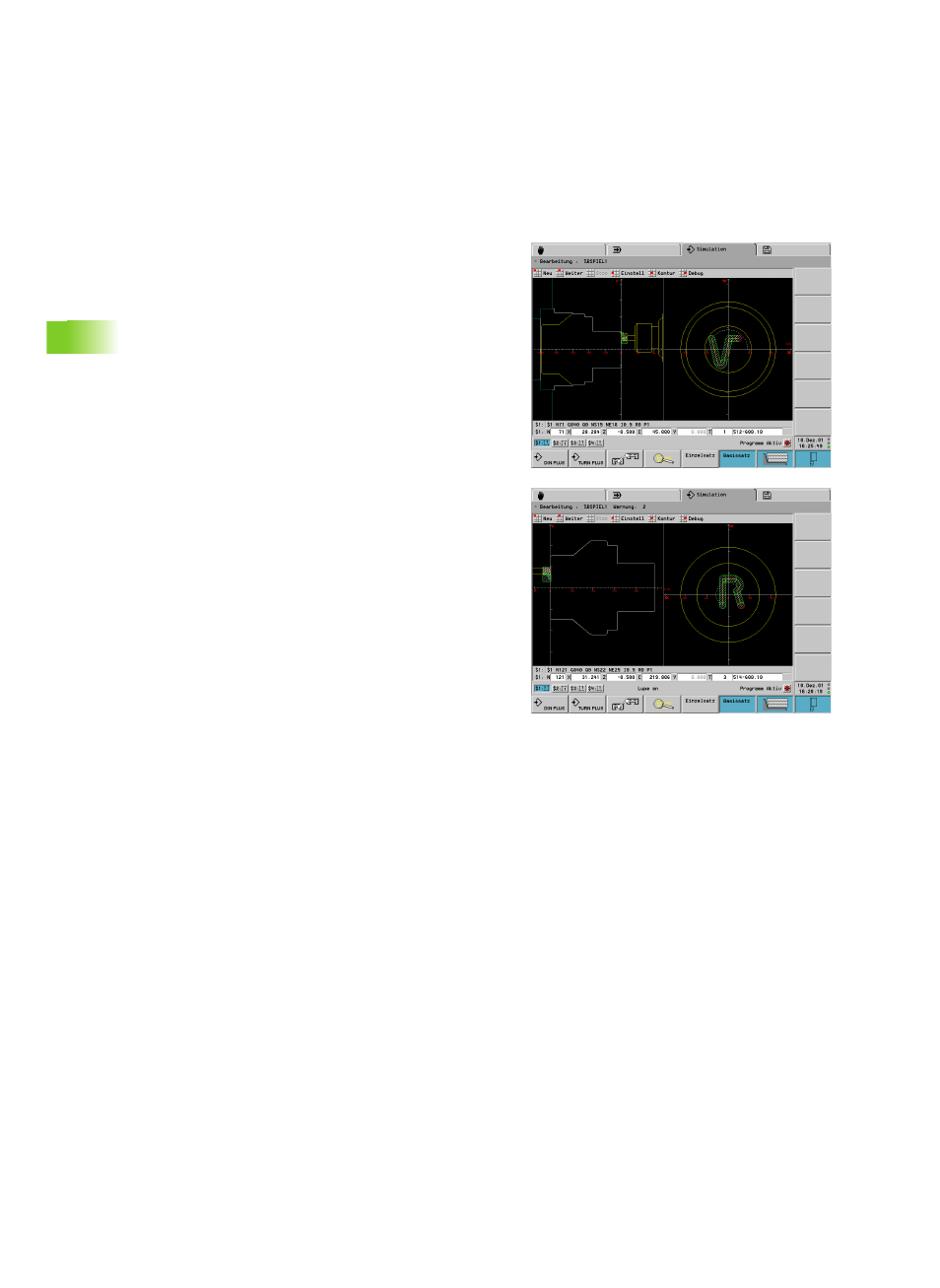

Beispiel: Das Werkstück wird auf der Vorderseite bearbeitet, per
Expertenprogramm an die Gegenspindel übergeben und danach auf
der Rückseite bearbeitet (siehe Bilder).
Das Expertenprogramm übernimmt die Aufgaben:
„ Werkstück winkelsynchron an die Gegenspindel übergeben
„ Verfahrwege für die Z-Achse spiegeln
„ Konvertierungsliste aktivieren
„ Konturbeschreibung spiegeln und für die 2. Aufspannung
verschieben
Das Spiegeln/Konvertieren für die Rückseitenbearbeitung
(Expertenprogramm), wird am Programmende mit dem G30-Befehl
ausgeschaltet.
