502
6.14 Int
e
raktiv
e Arbeitsplang
ener
ier
ung (IA
G
)
Übersicht: Bearbeitungsart Schruppen
In der IAG stehen folgende Schrupp-Bearbeitungen zur Auswahl
(Untermenü „Schruppen“):
„ Schruppen längs: siehe “Schruppen Längs (G810)” auf Seite 504
„ Schruppen plan: siehe “Schruppen Plan (G820)” auf Seite 505
„ Schruppen konturparallel: siehe “Schruppen Konturparallel (G830)”
auf Seite 506
„ Schruppen automatisch: TURN PLUS generiert die Arbeitsblöcke für
alle Schruppbearbeitungen.
„ Schruppen auskammern
„ Restschruppen längs: siehe “Restschruppen – längs” auf
Seite 507
„ Restschruppen plan: siehe “Restschruppen – plan” auf Seite 508
„ Restschruppen konturparallel: siehe “Restschruppen –
Konturparallel” auf Seite 509
„ Auskammern automatisch: TURN PLUS wählt zuerst das
Werkzeug für das Vorschruppen und anschließend das Werkzeug
mit entgegengesetzter Bearbeitungsrichtung für die Zerspanung
des Restmaterials aus.
„ Schruppen auskammern (neutrales Werkzeug): siehe “Schruppen
auskammern – neutrale Wkz (G835)” auf Seite 510

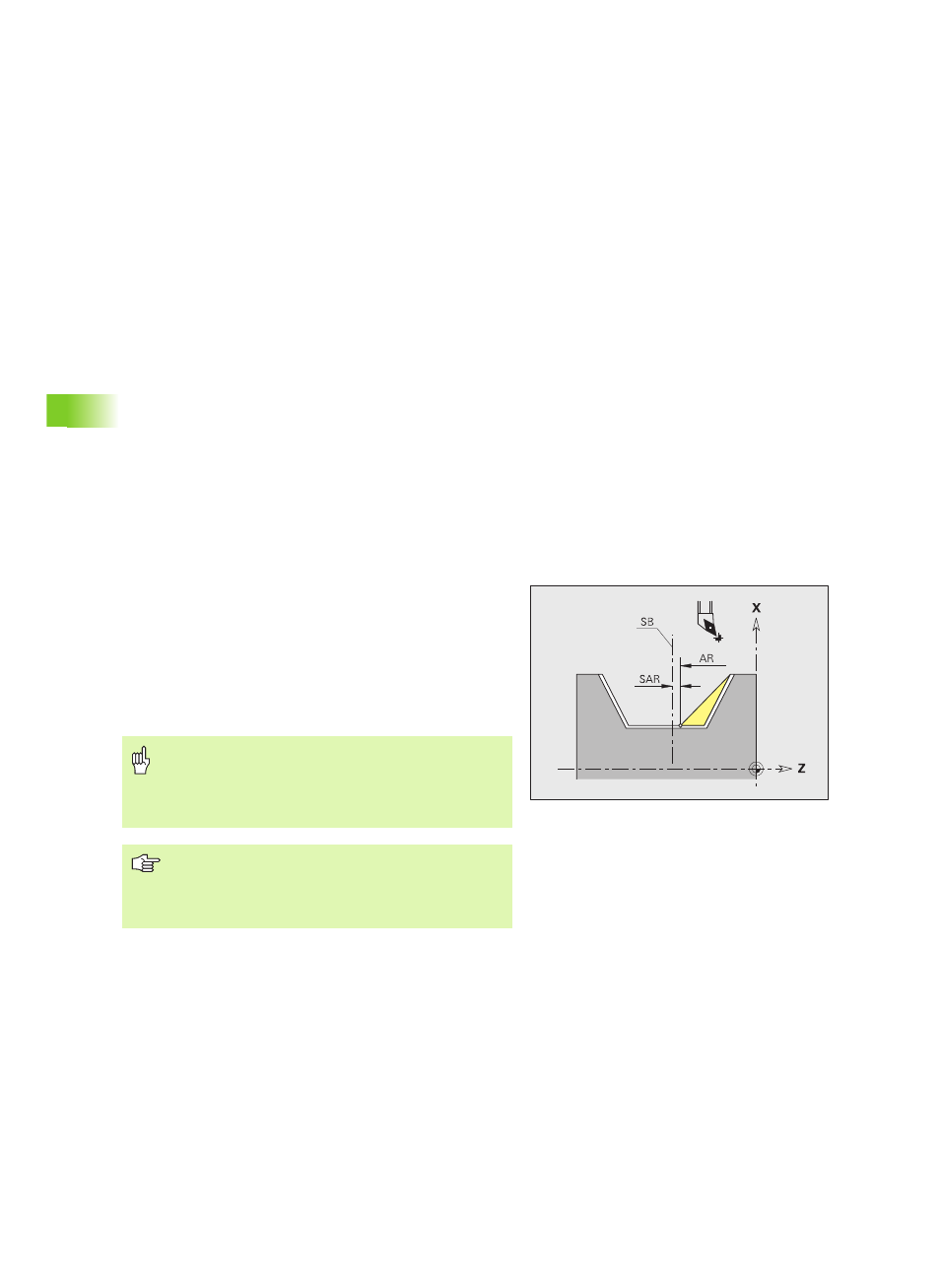

Auskammern – Grundlagen
Bleibt bei fallenden Konturen Restmaterial stehen, zerspanen Sie es
mit „Schruppen auskammern“ (Restschruppen).
Ohne Schnittbegrenzung bearbeitet TURN PLUS den selektierten
Bearbeitungsbereich. Um Kollisionen zu vermeiden, wird der
selektierte Bearbeitungsbereich mit der Schnittbegrenzung
eingegrenzt. Der Bearbeitungszyklus berücksichtigt den
Sicherheitsabstand (SAR, SIR – Bearbeitungs-Parameter 2) vor dem
Restmaterial.
AR Anfangspunkt Restmaterial
SAR Sicherheitsabstand aussen
SB Schnittbegrenzung
Kollisionsgefahr
Die Zerspanung des Restmaterials erfolgt ohne
Kollisionsüberwachung. Überprüfen Sie die
Schnittbegrenzung und den Zyklus-Parameter
„Anfahrwinkel“.
Das „automatische Auskammern“ bearbeitet nur
„Einstiche“. Eine Freidrehung wird mit dm Standard-
Schruppzyklus bearbeitet. Einstich oder Freidrehung
unterscheidet TURN PLUS anhand des „zulässigen
Einwärtskopierwinkel EKW“ (Bearbeitungs-Parameter 1).
