HEIDENHAIN CNC Pilot 4290 V7.1 - Handbuch (Seite 150)

150
4.6 Gr
undelement
e
der Dr
ehk
ont
ur
Beispiel: G2-, G3-Geo

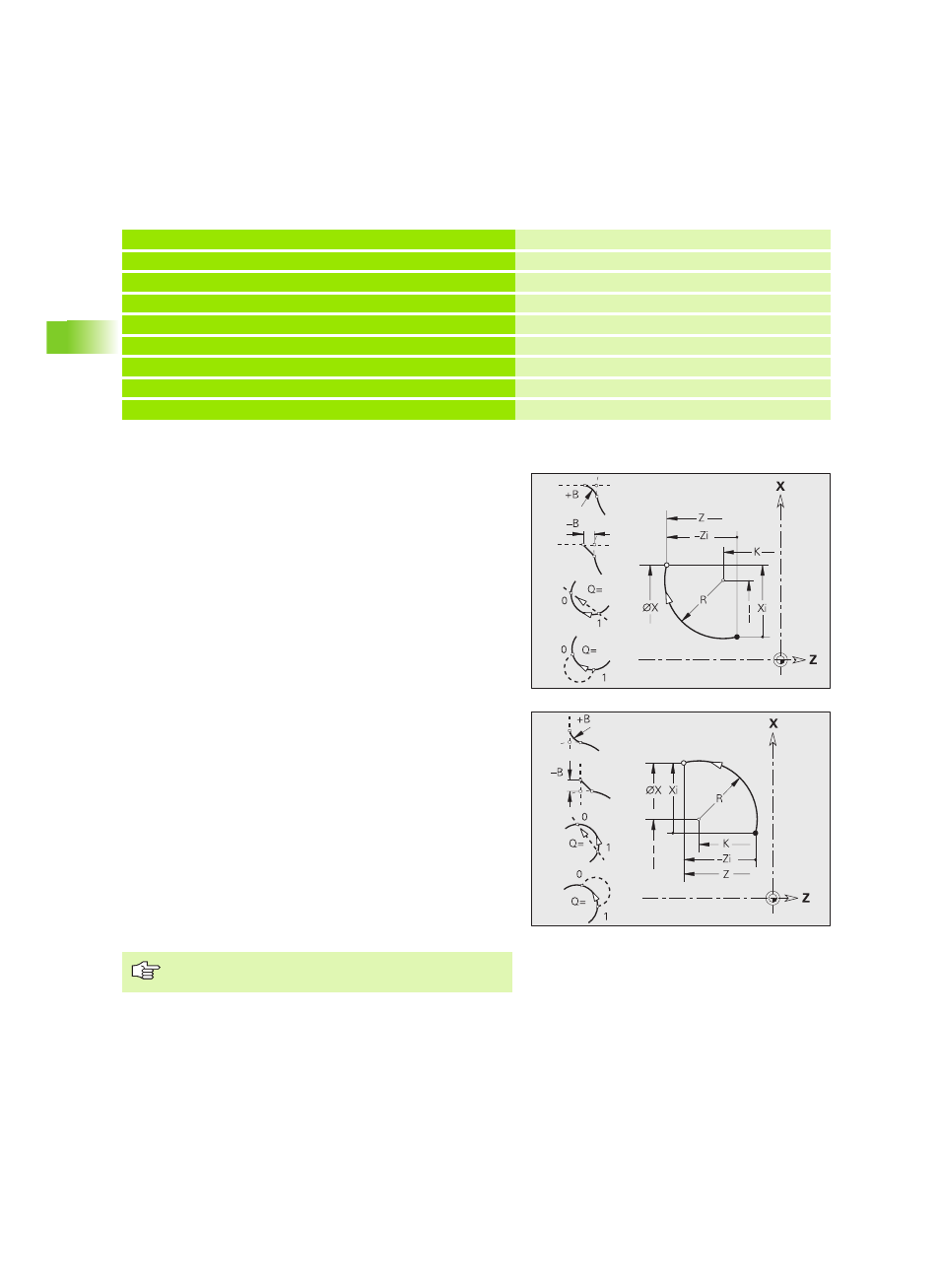

Kreisbogen Drehkontur G12-/G13-Geo
G12/G13 definiert einen Kreisbogen in einer Drehkontur mit absoluter
Mittelpunktvermaßung. Drehrichtung (siehe Hilfebild):
„ G12: im Uhrzeigersinn
„ G13: im Gegen-Uhrzeigersinn
. . .
FERTIGTEIL
N1 G0 X0 Z-10
N2 G3 X30 Z-30 R30 Zielpunkt und Radius
N3 G2 X50 Z-50 I19.8325 K-2.584 Zielpunkt und Mittelpunkt inkremental
N4 G3 XI10 ZI-10 R10 Zielpunkt inkremental und Radius
N5 G2 X100 Z? R20 unbekannte Zielpunktkoordinate
N6 G1 XI-2.5 ZI-15
. . .
Parameter
X Endpunkt Konturelement (Durchmessermaß)
Z Endpunkt Konturelement
I Mittelpunkt (Radiusmaß)
K Mittelpunkt
R Radius
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade
oder einen Kreisbogen schneidet (default: 0):
„ Q=0: naher Schnittpunkt
„ Q=1: entfernter Schnittpunkt
B Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
„ keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
E Sondervorschub für Fase/Verrundung beim Schlichtzyklus
(default: 1)
Sondervorschub = aktiver Vorschub * E (0 < E <= 1)
Programmierung X, Z: absolut, inkremental,
selbsthaltend oder „?“
