2.1 Bedienoberfläche

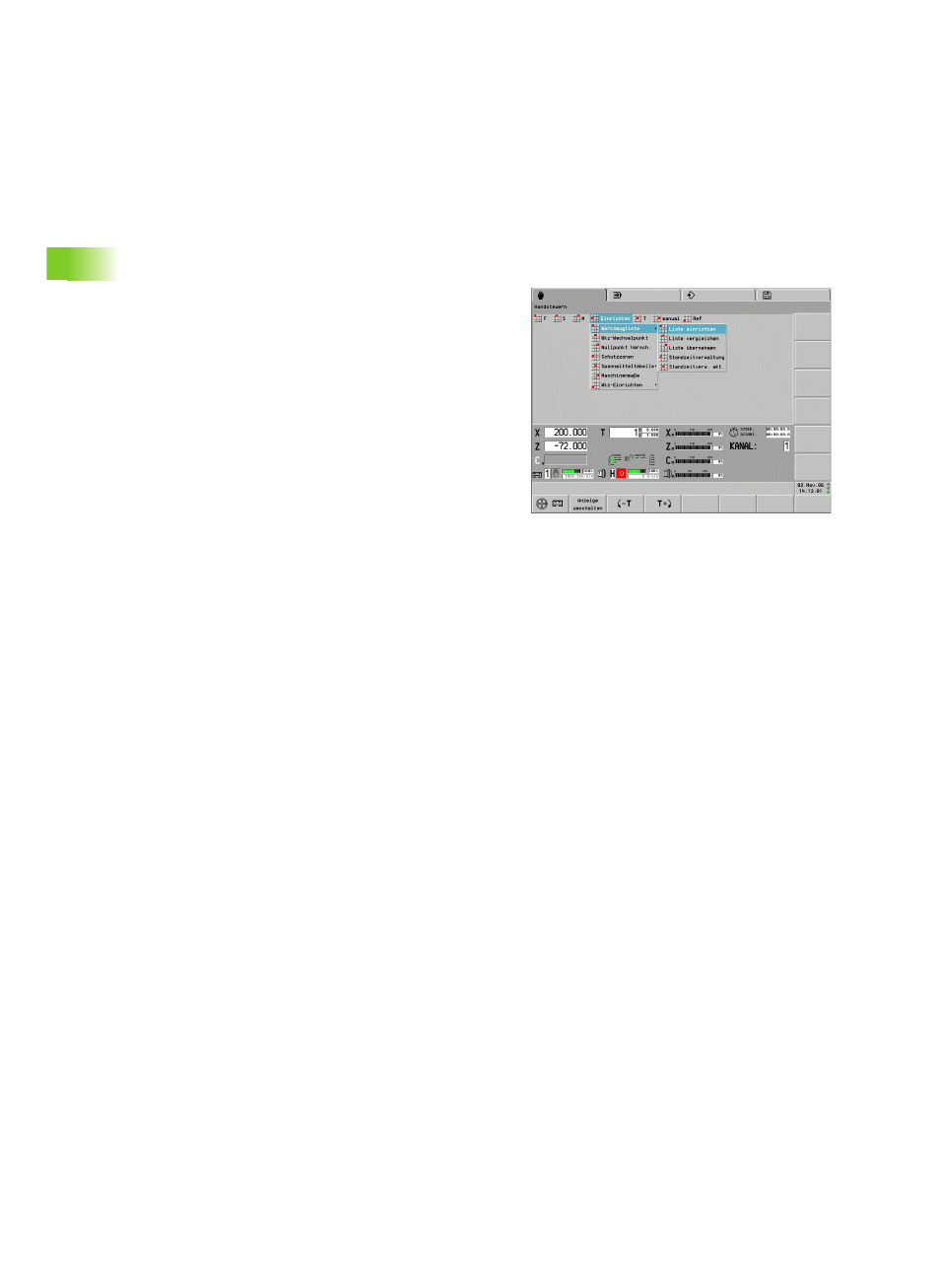

Bildschirmanzeigen
1 Betriebsartenzeile: Zeigt den Status der Betriebsarten an.
„ Die aktive Betriebsart ist dunkelgrau hinterlegt.
„ Programmier- und Organisations-Betriebsarten:
„ Die angewählte Betriebsart steht rechts neben dem
Symbol.
„ Zusätzliche Informationen wie angewähltes Programm,
Unterbetriebsart, etc. werden unterhalb der
Betriebsartensymbole angezeigt.
2 Menüleiste und Pull-down-Menüs dienen der
Funktionsauswahl.
3 Arbeitsfenster: Inhalt und Aufteilung sind von der Betriebsart
abhängig.
4 Maschinenanzeige: Zeigt den aktuellen Status der Maschine an
(Werkzeugposition, die Zyklus- und Spindelsituation, aktives
Werkzeug, etc.). Die Maschinenanzeige ist konfigurierbar.
5 Statuszeile
„ Simulation, TURN PLUS: Anzeige aktueller Einstellungen bzw.
Hinweise zu den nächsten Bedienschritten.
„ Andere Betriebsarten: Anzeige der letzten Fehlermeldung
6 Datumsfeld und Serviceampel
„ Anzeige von Datum und Uhrzeit
„ Ein farbiger Hintergrund signalisiert einen Fehler oder eine
PLC-Meldung.
„ Die „Serviceampel“ zeigt den Wartungszustand der Maschine
an.
7 Softkeyleiste: Zeigt die aktuelle Bedeutung der Softkeys an.
8 Vertikale Softkeyleiste: Zeigt die aktuelle Bedeutung der
Softkeys an. Weitere Informationen: siehe Maschinen-
Handbuch.
