HEIDENHAIN CNC PILOT 4290 475
6.12 At
tr
ibut
e zuor
dnen
Attribut „Additive Korrektur“
Mit diesem Attribut ordnen Sie der gesamten Kontur, einem
Konturbereich oder einzelnen Konturelementen eine additive
Korrektur zu.
Der CNC PILOT verwaltet 16 werkzeugunabhängige „additive
Korrekturen“. In diesem Attribut definieren Sie die „Nummer der
additiven Korrektur“. Der Korrekturwert wird per Parameter definiert.
„Additive Korrektur“ zuordnen:
U „Attribute > Vorschub/Rauheit > additive Korrektur“ im
Fertigteilmenü wählen
U Gesamte Kontur, einen Konturbereich, oder einzelne
Konturelemente selektieren (siehe “Selektionen” auf Seite 450)
U TURN PLUS öffnet die Dialogbox „Additive Korrektur“
U Nummer der additiven Korrektur festlegen

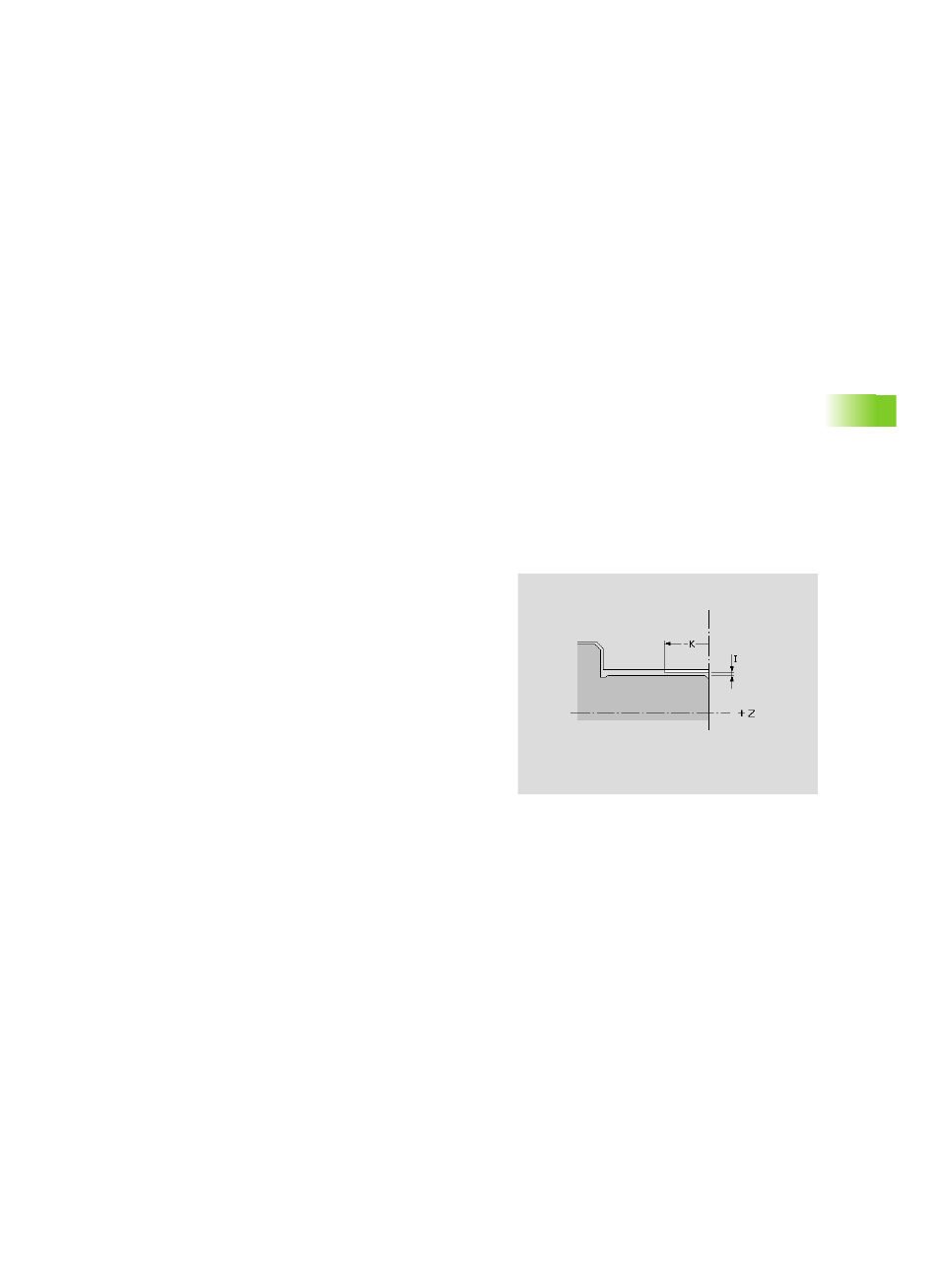

Bearbeitungsattribut „Messen“
Das Bearbeitungsattribut integriert das in Bearbeitungs-Parameter 21
(„UP-MEAS01“) eingetragene Expertenprogramm. Damit
organisieren Sie einen Messschnitt bei jedem n-ten Werkstück.
Bearbeitungsattribut „Messen“ zuordnen:
U „Attribute > Bearbeitungs-Attribut > Messen“ im Fertigteilmenü
wählen
U Konturelement selektieren. TURN PLUS öffnet die Dialogbox
„Messschnitt“.
U Parameter des Expertenprogramms festlegen
Parameter
D9xx Offset, Nummer der additiven Korrektur (1..16)
Parameter
I Aufmaß für Messschnitt
K Länge für Messschnitt
Q Messschleifenzähler, jedes n-te Werkstück wird gemessen
